modulo aggiuntivo RSTAB 8 LIMITS

LIMITS analizza la capacità portante di aste, estremità delle aste, nodi, vincoli esterni dei nodi e superfici per mezzo di una capacità di carico ultima definita.

Il database estensibile include elementi di fissaggio per legno (SIHGA, Sherpa, WÜRTH, Simpson StrongTie, KNAPP) e elementi di fissaggio in acciaio (collegamenti normalizzati nelle costruzioni in acciaio secondo EC 3, M-connect).

Confronto dei risultati con valori limite definiti

Totale voci: 3

Caratteristiche

Progettazione di estremità di aste, aste, vincoli esterni nodali, nodi e superfici
Considerazione di carichi di rottura specificati
Verifca delle dimensioni della sezione trasversale
Progettazione secondo EN 1995-1-1 (normativa europea del legno) con le rispettive appendici nazionali + DIN 1052 + DSTV DIN EN 1993-1-8 + ANSI / AWC - NDS 2015 (normativa USA)
Progettazione di vari materiali, come acciaio, calcestruzzo e altri
Nessun collegamento necessario a norme specifiche
Libreria estensibile che include elementi di fissaggio per legno (SIHGA, Sherpa, WÜRTH, Simpson StrongTie, KNAPP, PITZL) e elementi di fissaggio per acciaio (collegamenti normalizzati nella progettazione di edifici in acciaio secondo EC 3, M-connect, PFEIFER, TG-Technik)
Capacità di carico ultime delle travi in legno delle società STEICO e Metsä Wood disponibili nella libreria
Collegamento a MS Excel
Ottimizzazione di elementi di collegamento (si calcola l'elemento più utilizzato)

Input

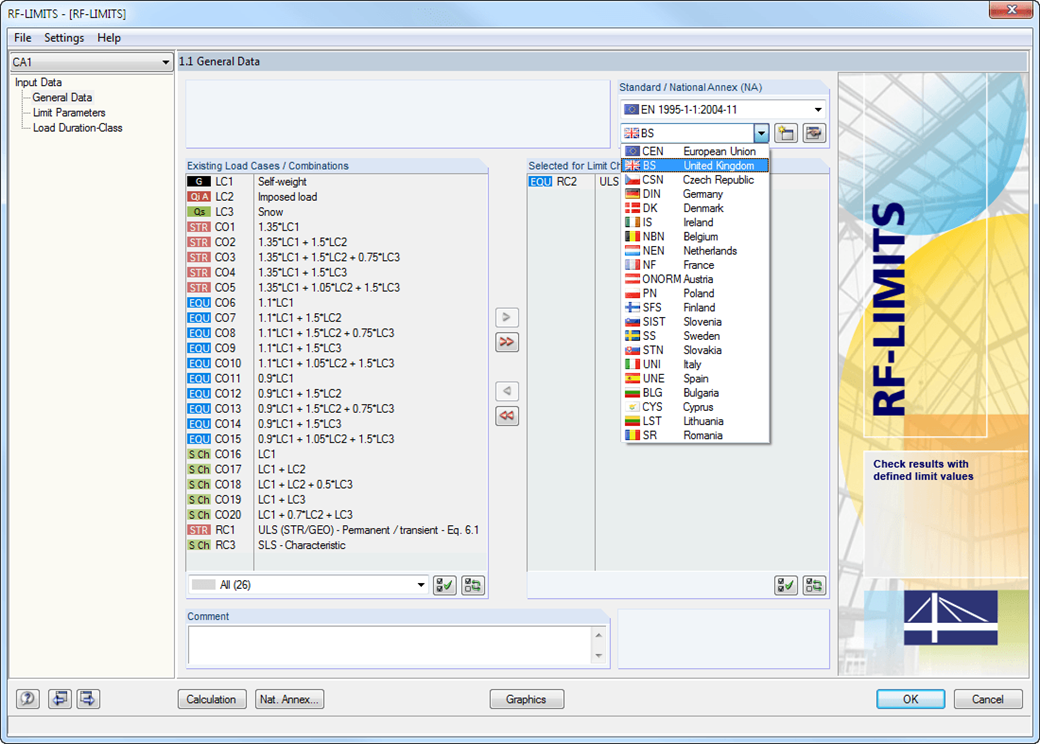

Dopo aver selezionato i carichi richiesti per la verifica e, se necessario, la norma desiderata per la verifica, è possibile definire i carichi limite nella finestra 1.2 Parametri limite. Nel database produttori, oltre a quelli già esistenti, è possibile aggiungerne altri.

Dopo aver selezionato tutti gli elementi limite per la verifica, è possibile definire la classe di durata del carico (LDC). Questa finestra del modulo, tuttavia, è disponibile solo se gli elementi di collegamento del legno sono progettati secondo EN 1995-1-1 o DIN 1052.

Risultati

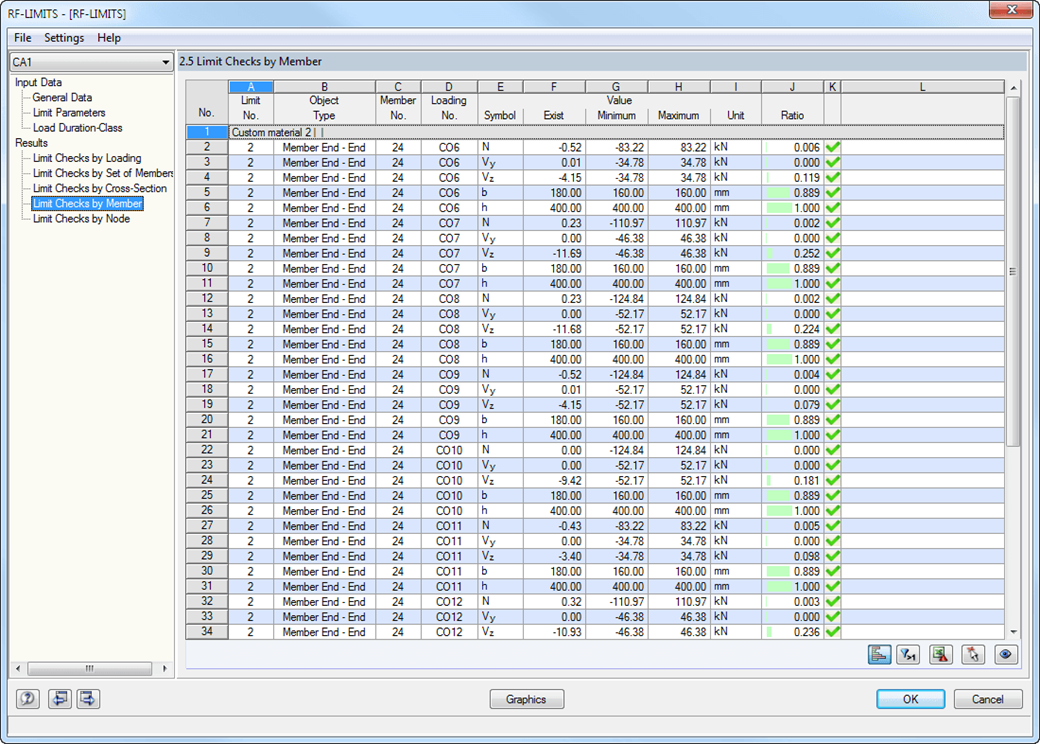

Innanzitutto, vengono visualizzate le verifiche determinanti del collegamento per il rispettivo caso di carico e la combinazione di carico o la combinazione di risultati. Inoltre, è possibile visualizzare i risultati separatamente per aste o set di aste, per superfici, per sezione trasversali,nodi e vincoli esterni dei nodi.

È possibile utilizzare un filtro per ridurre ulteriormente i risultati visualizzati e presentarli in modo più chiaro.
