modulo aggiuntivo RSTAB 8 JOINTS Steel - DSTV

Il modulo aggiuntivo JOINTS Steel - DSTV progetta collegamenti resistenti a momento e con travi a I incernierate per aste in conformità con la linea guida tedesca "Collegamenti tipizzati nelle costruzioni in acciaio" (Typisierte Anschlüsse im Stahlhochbau). Le resistenze sono calcolate secondo DIN EN 1993-1-8: Edizione completa 2013 e Supplemento 2018.

È possibile progettare collegamenti resistenti a momento con piastre terminali a filo ed estese, giunti ad arcareccio resistenti a flessione, giunti di travi con perni utilizzando piastre terminali e angolari e intagli di travi IK.

I giunti possono essere visualizzati chiaramente nella modalità di rendering. Das Programm gibt Ihnen alle notwendigen Konstruktionsmaße für Stirnplatten, Winkel und den jeweiligen Zusatzprofilen sowie die zugehörigen Lochbilder aus.

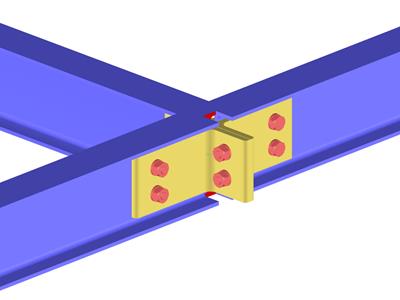

Collegamenti tipizzati nella costruzione di edifici in acciaio

Totale voci: 4

Caratteristiche

Progettazione di collegamenti semplici e rigidi per sezioni trasversali ad I laminate secondo Eurocodice 3:
- Collegamenti della piastra d'estremità resistenti a momento (tipo IH/IM)
- Giunti rigidi coprigiunti arcareccio (tipo PM)
- Giunti semplici con angolari normali o lunghi (tipo IW e IG)
- Giunti semplici usando flange di estremità montate o solo sull'anima o anche sull'ala (tipo IS)
- Controllo collegamenti con mortesature (IK) con flange di estremità incernierate (IS) e collegamenti angolari (IW)
Layout automatico del giunto richiesto con dimensioni bulloni (tutti i tipi)
Verifica dello spessore richiesto dell’asta portante per i collegamenti a taglio
Output di tutti i dettagli strutturali necessari quali dispositivi, disposizione dei fori, estensioni necessarie, numero di bulloni, dimensioni delle flange di estremità e saldature
Output delle rigidezze S_j,ini per collegamenti rigidi
Documentazione dei carichi disponibili e confronto con le capacità portanti
Output del rapporto di progetto per ogni singolo collegamento
Determinazione automatica delle forze interne determinanti per i diversi casi di carico e i nodi di collegamento

Input

Dopo aver avviato il modulo aggiuntivo, si seleziona il tipo di collegamento (a cerniera o resistente a momento delle travi ad I). Successivamente è possibile selezionare le singole estremità delle aste nel modello di RFEM/RSTAB.

Il modulo RF-/JOINTS Steel - DSTV riconosce le sezioni trasversali e il materiale automaticamente e verifica la possibilità di un collegamento secondo le linee guida DSTV. Inoltre, il programma consente collegamenti strutturalmente simili in diverse posizioni della struttura.

progettazione

Le linee guida DSTV sono raccolte in uno speciale database integrato nel modulo aggiuntivo RF‑/JOINTS Steel - DSTV. Ogni giunto è caratterizzato da un codice alfanumerico univoco.

I possibili collegamenti DSTV possono essere filtrati dalle specifiche corrispondenti per il tipo di collegamento DSTV (IH, IW, IS, IG e IK) e la sezione trasversale utilizzata. In questo modo, è possibile determinare la capacità di carico del giunto selezionato.

Risultati

Dopo la verifica, tutti i risultati sono visualizzati in tabelle di risultati chiaramente disposte; ad esempio, per caso di carico o per nodo. Le forze interne determinanti vengono confrontate con i valori limite indicati nelle linee guida DSTV.

I giunti possono essere visualizzati graficamente sia nel modulo aggiuntivo che in RFEM/RSTAB. Oltre ai dati di input e ai risultati, compresi i dettagli di progetto visualizzati nelle tabelle, è possibile aggiungere tutti i grafici nella relazione di calcolo. In questo modo, è garantita una documentazione comprensibile e chiaramente organizzata.
