Moduł dodatkowy JOINTS Steel - DSTV dla RSTAB 8

Moduł dodatkowy JOINTS Steel - DSTV służy do wymiarowania połączeń przegubowych i odpornych na zginanie dla prętów zgodnie z niemieckimi wytycznymi "Typified Connections in Steel Buildings" (Typisierte Anschlüsse im Stahlhochbau). Nośności są obliczane zgodnie z DIN EN 1993-1-8: Pełne wydanie 2013 i suplement 2018.

Możliwe jest obliczanie połączeń odpornych na zginanie z płaskimi i wystającymi blachami czołowymi, połączeń płatwi odpornych na zginanie i połączeń śrubowych dźwigarów (z blachami czołowymi i kątowymi) oraz wycięć belek IC.

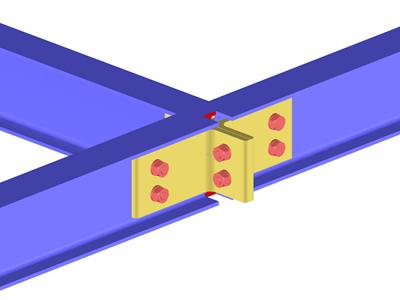

Połączenia są przejrzyście zwizualizowane w trybie renderowania. Program wyświetla wszystkie niezbędne wymiary konstrukcyjne dla blach czołowych, kątowników i odpowiednich profili dodatkowych, a także odpowiednie rozmieszczenie otworów.

typowe połączenie w konstrukcji stalowej

Ogółem: 4

RF-/JOINTS Steel - DSTV moduł dodatkowy dla RFEM/RSTAB | Połączenia standardowe w konstrukcjach stalowych zgodnie z EC 3

Funkcje

Obliczanie połączeń przenoszących moment oraz przegubowych dla walcowanych przekrojów w kształcie litery I, według Eurokodu 3:
- Połączenia z blachą czołową przenoszącą moment (typ IH/IM)
- Połączenia przegubowe spawane (typ PM)
- Połączenia proste z kątownikami normalnymi lub nierównoramiennymi (typ IW lub IG)
- Proste połączenia przy użyciu blach czołowych zamontowanych tylko na środniku bądź na środniku i pasach (typ IS)
- Możliwość łączenia połączeń w wycięciem (IK) z przegubowymi płytami czołowymi (IS) oraz z połączeniami łącznikiem środnikowym (IW)
Automatyczne rozmieszczenie śrub dla danego połączenia (dla wszystkich typów)
Sprawdzanie wymaganej grubości pręta przenoszącego obciążenie w połączeniach ścinanych
Podawanie wszystkich wymaganych szczegółów konstrukcyjnych, takich jak urządzenia, układ otworów, potrzebnych wysięgników, ilość śrub, wymiary płyty czołowej oraz spoin
Podawanie sztywności S _j,ini dla połączeń przenoszących zginanie
Dokumentacja dostępnych obciążeń i porównywanie ich z nośnościami
Podawanie stopnia wykorzystania dla każdego pojedynczego połączenia
Automatyczne określanie głównych sił wewnętrznych dla kilku przypadków obciążeń oraz węzłów połączeniowych

Wprowadzanie danych

Po otwarciu modułu dodatkowego należy wybrać typ połączenia (przegubowe lub przegubowe połączenie z belką dwuteową). Poszczególne węzły można wybrać graficznie w modelu programu RFEM/RSTAB.

Moduł dodatkowy RF-/JOINTS Steel - DSTV automatycznie rozpoznaje przekrój wraz z odpowiednim materiałem i sprawdza, czy możliwe jest wymiarowanie połączenia zgodnie z wytycznymi DSTV. Ponadto można modelować i wymiarować połączenia o podobnej konstrukcji w kilku miejscach konstrukcji belki.

obliczenia

Obszerne wytyczne DSTV znajdują się w specjalnej bazie danych zintegrowanej w module DSTV. Każde połączenie jest opisane niepowtarzalnym kodem alfanumerycznym.

Możliwe połączenia DSTV można odfiltrować na podstawie odpowiednich ustawień dla typu połączenia DSTV (IH, IW, IS, IG oraz IK) oraz zastosowanego przekroju. W ten sposób można określić nośność wybranego połączenia.

Wyniki

Po zakończeniu obliczeń wszystkie wyniki są wyświetlane w przejrzyście ułożonych tabelach wyników; na przykład według przypadku obciążenia lub według węzła. Decydujące siły wewnętrzne są porównywane z wartościami granicznymi wymienionymi w wytycznych DSTV.

Połączenia można zwizualizować graficznie w module dodatkowym lub w programie RFEM/RSTAB. Oprócz danych wejściowych i wyników, w tym szczegółowych informacji dotyczących obliczeń, wyświetlanych w tabelach, do protokołu wydruku można dodać wszystkie grafiki. W ten sposób dokumentacja jest przejrzysta i zrozumiała.
