Modulo aggiuntivo per RSTAB 8
}
Progettazione di fondazioni singole, a bicchiere e a blocco
RF-/FOUNDATION Pro | Caratteristiche
- Tipi di fondazione disponibili:Piastra di fondazione pura (opzionalmente senza armatura)
- fondazione a bicchiere con lati bicchiere lisci
- fondazione a bicchiere con lati bicchiere ruvidi
- Fondazione a blocco con lati del bicchiere lisci
- fondazione a blocchi con lati ruvidi
- Verifica secondo EN 1992-1-1 e EN 1997-1
- Sono disponibili i seguenti Appendici Nazionali dell'Eurocodice 2 e dell'Eurocodice 7:
-
DIN EN 1992-1-1/NA/A1:2015-12 | DIN EN 1997-1/NA:2010-12
-
ÖNORM B 1992-1-1:2018-01 | ÖNORM B 1997-1:2007-11
-
DK EN 1992-1-1/NA:2013 | DK EN 1997-1/NA:2007
-
BDS EN 1992-1-1:2005/NA:2011 | BDS EN 1997-1:2005/NA:2012
-
SFS EN 1992-1-1/NA:2007-10 | SFS EN 1997-1/NA:2004-01
-
NF EN 1992-1-1/NA:2016-03 | NF EN 1997-1/NA:2006-09
-
UNI EN 1992-1-1/NA:2007-07 | DIN EN 1997-1/NA:2005-01
-
NEN EN 1992-1-1 C2:2011/NB:2016-11 | NEN EN 1997-1+C1:2012/NB:2012
-
PN EN 1992-1-1/NA:2010 | PN EN 1997-1/NA:2005-05
-
STN EN 1992-1-1/NA:2008-06 | STN EN 1997-1/NA:2005-10
-
SIST EN 1992-1-1:2005/A101:2006 | SIST EN 1997-1/NA:2006-03
-
UNE EN 1992-1-1/NA:2013 | UNE EN 1997-1:2010
-
EN 1992-1-1/NA:2008 | Svensk EN 1997-1:2005/AC:2009
-
CSN EN 1992-1-1/NA:2016-05 | CSN EN 1997-1/NA:2014-06
-
BS EN 1992-1-1:2004/NA:2005 | BS EN 1997-1:2004
-
TKP EN 1992-1-1:2009 | TKP EN 1997-1:2009
-
CYS EN 1992-1-1:2004/NA:2009 | CYS EN 1997-1/NA:2004
-
Oltre alle Appendici Nazionali (AN) sopra elencate, è possibile usare anche appendici personalizzate con valori e parametri definiti dall'utente.
- Calcolo automatico del carico determinante dai casi di carico
- Specifica delle forze vincolari aggiuntive
- Determinazione della proposta di armatura per l'armatura della piastra inferiore e superiore considerando la combinazione più favorevole di materassino e barre
- Adeguamento individuale della proposta di armatura
- Risultati dell'armatura delle fondazioni nei disegni dettagliati dell'armatura
- Risultati visualizzati in tabelle e grafici
- Visualizzazione di fondazioni, pilastri e armature nel rendering 3D
RF-FOUNDATION Pro (versione inglese) | Input

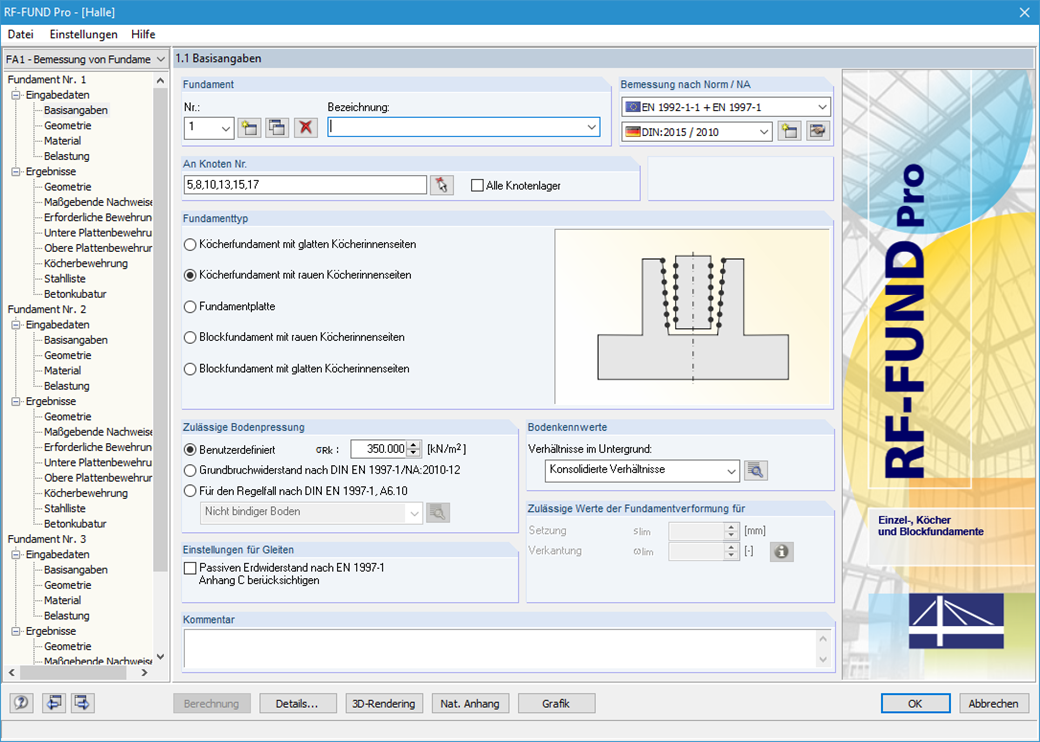

Le fondazioni vengono assegnate graficamente selezionando i vincoli esterni utilizzando la funzione [Seleziona] nell'interfaccia utente grafica di RFEM/RSTAB e specificando i casi di carico da progettare. Tutti gli altri dettagli della fondazione possono essere definiti rapidamente e facilmente in finestre di input disposte in modo chiaro.
Oltre a tutte le forze vincolari di RFEM/RSTAB, è possibile specificare ulteriori carichi da considerare durante il dimensionamento delle fondazioni. Sono disponibili i seguenti carichi aggiuntivi:
- Carico superficiale permanente dovuto al ricoprimento di terreno
- Carico superficiale negativo; ad esempio, a causa del traffico
- Livello delle acque sotterranee per la considerazione del sollevamento
- Carichi concentrati in qualsiasi posizione sulla piastra di fondazione
- Carichi delle linee con qualsiasi distribuzione sulla piastra di fondazione
RF-FOUNDATION Pro (versione inglese) | Analisi strutturale

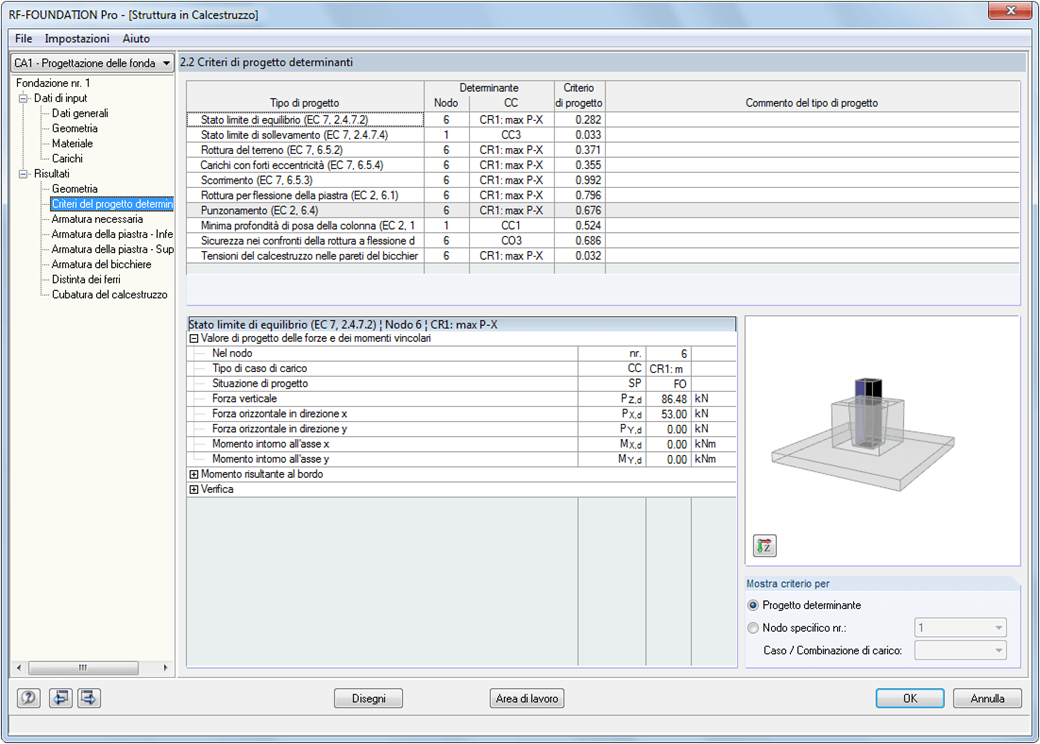

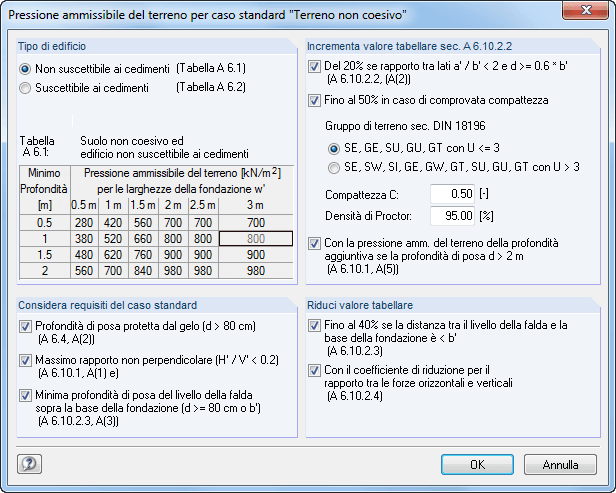

È possibile eseguire le seguenti verifiche:
- Verifica dello stato limite di equilibrio
- Verifica di sicurezza nei confronti dello stato limite di sollevamento
- Verifica di sicurezza nei confronti della rottura del terreno (pressione di contatto del terreno)
- Verifica di sicurezza nei confronti di forti carichi eccentrici
- Verifica a torsione della fondazione e limitazione del gap di un giunto
- Verifica di sicurezza nei confronti dello scorrimento
- Calcolo del cedimento
- Verifica di sicurezza nei confronti della rottura a flessione della piastra
- Verifica taglio-punzonamento
È possibile impostare manualmente le dimensioni della fondazione e del bicchiere o calcolarle con il programma. È possibile modificare l'armatura determinata manualmente. In questo caso, i progetti vengono aggiornati automaticamente.
RF-FOUNDATION Pro (versione inglese) | Risultati
Il programma crea una proposta di armatura per l'armatura della piastra superiore e inferiore. Il programma cerca automaticamente la combinazione di armatura più favorevole, con un materassino e barre di armatura aggiunte. Se necessario, le barre sono distribuite su due aree di armatura mediante abbreviazione. È possibile modificare la proposta di armatura individualmente nei seguenti modi:
- Applicazione di un altro tipo di materassino
- Controllo individuale del diametro e della spaziatura delle barre aggiunte
- Selezione libera delle larghezze dell'area di armatura
- Riduzione individuale delle armature

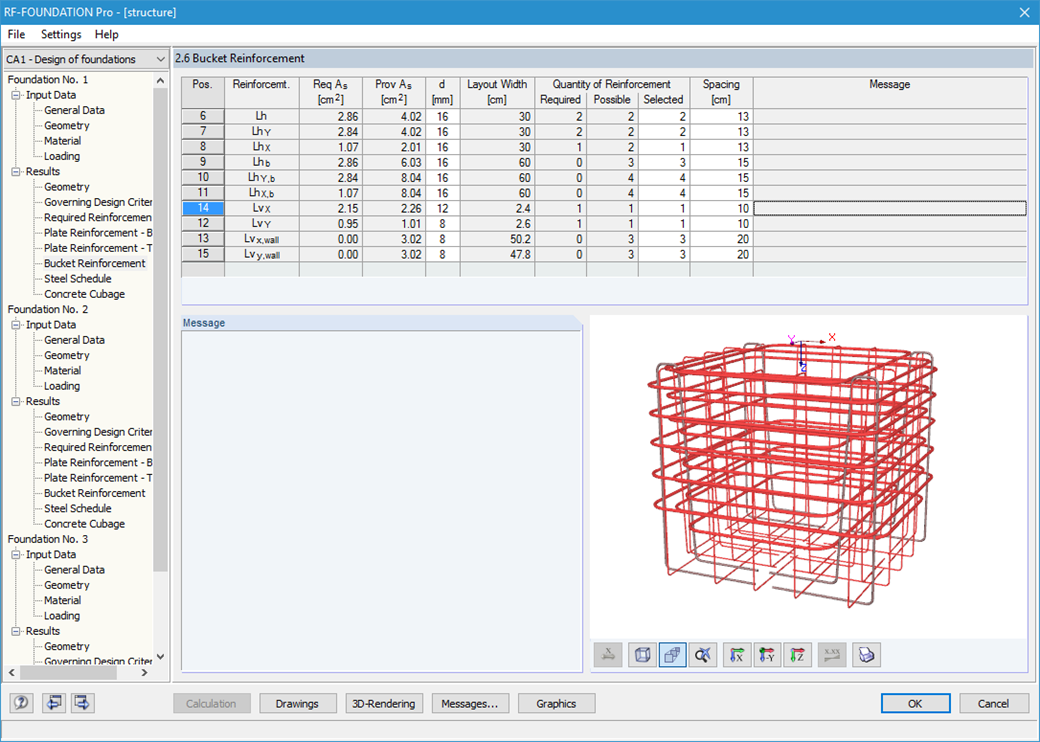

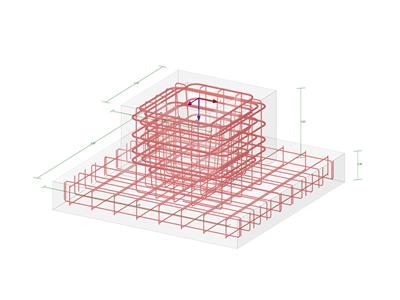

È possibile visualizzare la fondazione con un'eccellente qualità di rendering, inclusa l'armatura. Nel rendering, così come in un massimo di sette diversi disegni di armatura quotati pronti per la costruzione, il modulo fornisce una proposta di soluzione per la verifica della benna. Qui è anche possibile modificare il numero, la posizione, il diametro e la spaziatura delle barre utilizzate. È anche possibile determinare la forma dei collegamenti applicati.
Le dimensioni della piastra di fondazione e del secchio possono essere determinate dal modulo aggiuntivo o possono essere definite dall'utente. Le finestre disposte in modo chiaro mostrano i risultati di ogni progetto eseguito, compresi tutti i valori intermedi. Sono trattati in una relazione di calcolo ridotta che fornisce un'analisi strutturale verificabile.
