Module additionnel pour RSTAB 8
}
Vérification des semelles à fondations isolées, des fondations par encuvement ou en bloc
RF-/FOUNDATION Pro | Fonctionnalités

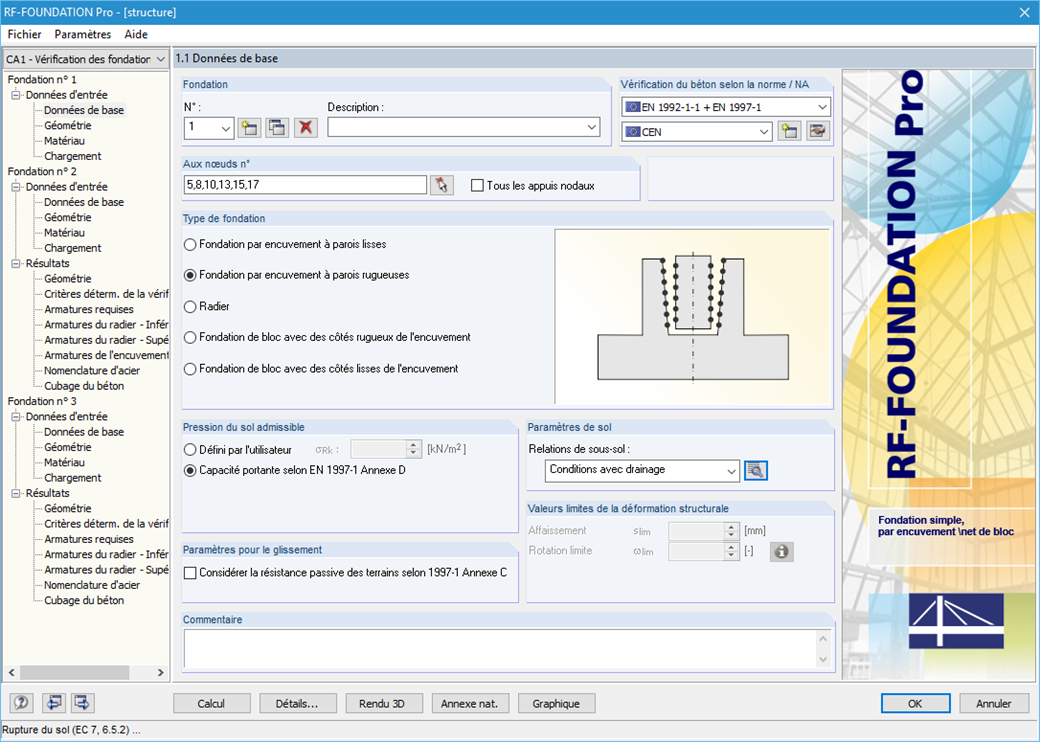

- Types de fondation disponibles :Plaque de fondation pure (en option sans armatures)
- fondation en encuvement à parois lisses
- fondation en encuvement à parois rugueuses
- Bloc de fondation à parois lisses
- fondation de bloc à parois rugueuses
- Dimensionnement selon l'EN 1992-1-1 et l'EN 1997-1
- Les Annexes Nationales suivantes des Eurocodes 2 et 7 sont disponibles :
-
DIN EN 1992-1-1/NA/A1:2015-12 | DIN EN 1997-1/NA:2010-12
-
ÖNORM B 1992-1-1:2018-01 | ÖNORM B 1997-1:2007-11
-
NBN EN 1992-1-1/NA:2013 | SDK EN 1997-1/NA:2007
-
BDS EN 1992-1-1:2005/NA:2011 | BDS EN 1997-1:2005/NA:2012
-
SFS EN 1992-1-1/NA:2007-10 | SFS EN 1997-1/NA:2004-01
-
NF EN 1992-1-1/NA:2016-03 | NF EN 1997-1/NA:2006-09
-
UNI EN 1992-1-1/NA:2007-07 | DIN EN 1997-1/NA:2005-01
-
NEN EN 1992-1-1 C2:2011/NB:2016-11 | NEN EN 1997-1+C1:2012/NB:2012
-
PN EN 1992-1-1/NA:2010 | PN EN 1997-1/NA:2005-05
-
STN EN 1992-1-1/NA:2008-06 | STN EN 1997-1/NA:2005-10
-
SIST EN 1992-1-1:2005/A101:2006 | SIST EN 1997-1/NA:2006-03
-
UNE EN 1992-1-1/NA:2013 | UNE EN 1997-1:2010
-
EN 1992-1-1/NA:2008 | Svensk EN 1997-1:2005/AC:2009
-
CSN EN 1992-1-1/NA:2016-05 | CSN EN 1997-1/NA:2014-06
-
BS EN 1992-1-1:2004/NA:2005 | BS EN 1997-1:2004
-
TKP EN 1992-1-1:2009 | TKP EN 1997-1:2009
-
CYS EN 1992-1-1:2004/NA:2009 | CYS EN 1997-1/NA:2004
-
Outre les Annexes nationales (AN) ci-dessus, vous pouvez également définir vous-même une annexe à l'aide de valeurs limites et de paramètres personnalisés.
- Calcul automatique du chargement déterminant à partir des cas de charge
- Spécification des efforts d'appui additionnels
- Détermination de la proposition d'armatures pour les armatures de plaques inférieures et supérieures en considérant la combinaison la plus favorable de treillis et de barres d'armatures
- Ajustement individuel de la proposition d'armature
- Résultats des armatures de fondation dans les plans détaillés d'armatures
- Résultats sous forme de tableaux et graphiques
- Affichage des fondations, des poteaux et des armatures dans le rendu 3D
RF-/FOUNDATION Pro | Entrée
Les fondations sont attribuées graphiquement par la sélection des appuis à l'aide de la fonction [Sélectionner] dans l'interface graphique utilisateur de RFEM/RSTAB et par la définition des cas de charge à vérifier. Les autres détails de fondation peuvent être définis rapidement et facilement dans des fenêtres d'entrée clairement organisées.
Outre toutes les forces d'appui provenant de RFEM/RSTAB, vous pouvez définir d'autres charges à considérer lors du dimensionnement des fondations. Les charges supplémentaires suivantes sont disponibles :
- Charge surfacique permanente due au recouvrement de sol
- Charge surfacique négative ; par exemple, en raison de la circulation
- Niveau de l'eau souterraine pour la considération de soulèvement
- Charges concentrées à n'importe quelle position sur le radier
- Charges linéiques avec n'importe quelle distribution sur le radier
RF-/FOUNDATION Pro | Calcul de structure

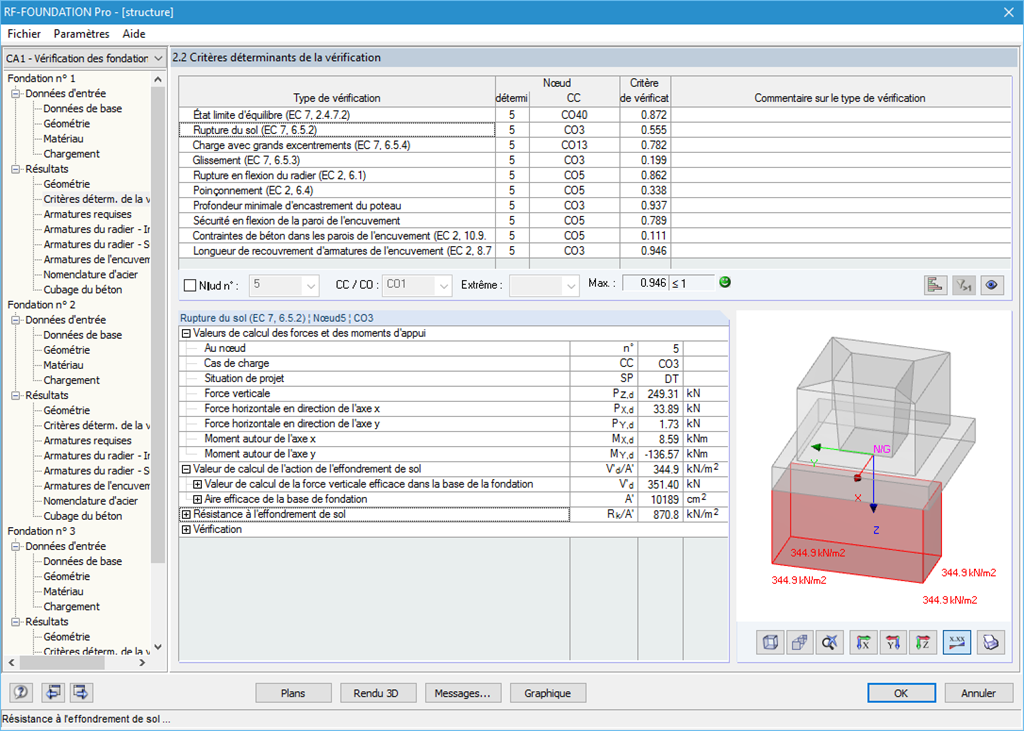

Les vérifications suivantes peuvent être effectuées :
- Vérification de l’état limite d’équilibre
- Vérification de l'état limite de soulèvement
- Vérification de la rupture du sol (pression de contact avec le sol)
- Calcul des charges excentriques solides
- Vérification de la torsion de fondation et limitation du joint de fissuration
- Vérification du glissement
- calcul du tassement
- Vérification de la rupture en flexion de la plaque et de l'encuvement
- Vérification de la résistance au poinçonnement
Les dimensions de fondation et de l'encuvement peuvent être définies par l'utilisateur ou déterminées par le module. Vous avez la possibilité de modifier l'armature déterminée manuellement. Dans ce cas, les vérifications sont mises à jour automatiquement.
RF-/FOUNDATION Pro | Résultats
Le programme crée une proposition d'armature pour les armatures de platine supérieures et inférieures. Le programme recherche automatiquement la combinaison d'armatures la plus favorable, avec un treillis et des barres d'armature ajoutées. Si nécessaire, les barres d'armature sont réparties par réduction sur deux aires d'armatures. Les armatures proposées peuvent être modifiées individuellement par :
- Application d'un autre type de matériau
- Contrôle individuel du diamètre et de l'espacement des barres d'armatures ajoutées
- Largeurs des aires d'armatures librement sélectionnées
- Épure d'arrêt individuel des armatures
Le rendu de cette fondation permet d'afficher les fondations avec une excellente qualité de rendu, y compris les armatures. Le module offre une proposition de solution pour le calcul de l'encuvement dans le rendu, ainsi que dans sept plans d'armatures dimensionnés disponibles. Vous pouvez modifier le nombre, la position, le diamètre et l'espacement des barres d'armatures utilisées. Vous pouvez également déterminer la forme des liaisons appliquées.
Les dimensions du radier et de l'encuvement peuvent être déterminées par le module additionnel ou définies par l'utilisateur. Des fenêtres contenant les résultats de chaque vérification effectuée et les valeurs intermédiaires sont clairement affichées. Ils sont couverts dans un rapport d'impression réduit fournissant un calcul de structure vérifiable.
-
