In RFEM 5 und RSTAB 8 in RF-/FUND Pro können die Fundamentabmessungen für alle fünf Fundamenttypen in einer benutzerdefinierten Bibliothek mit Fundamentvorlagen gespeichert und in anderen Modellen wieder verwendet werden.

In RF-/FOUNDATION Pro, la progettazione della fondazione richiede la definizione del carico corrispondente (casi di carico, combinazioni di carico o combinazioni di risultati) per diverse situazioni di progettazione (STR, GEO, UPL o EQU).

In RF-/FUND Pro wird nach dem Bemessen des Fundaments ein Bewehrungsplan ausgegeben, in welchem alle notwendigen Positionen des Bewehrungsstahls dokumentiert sind.

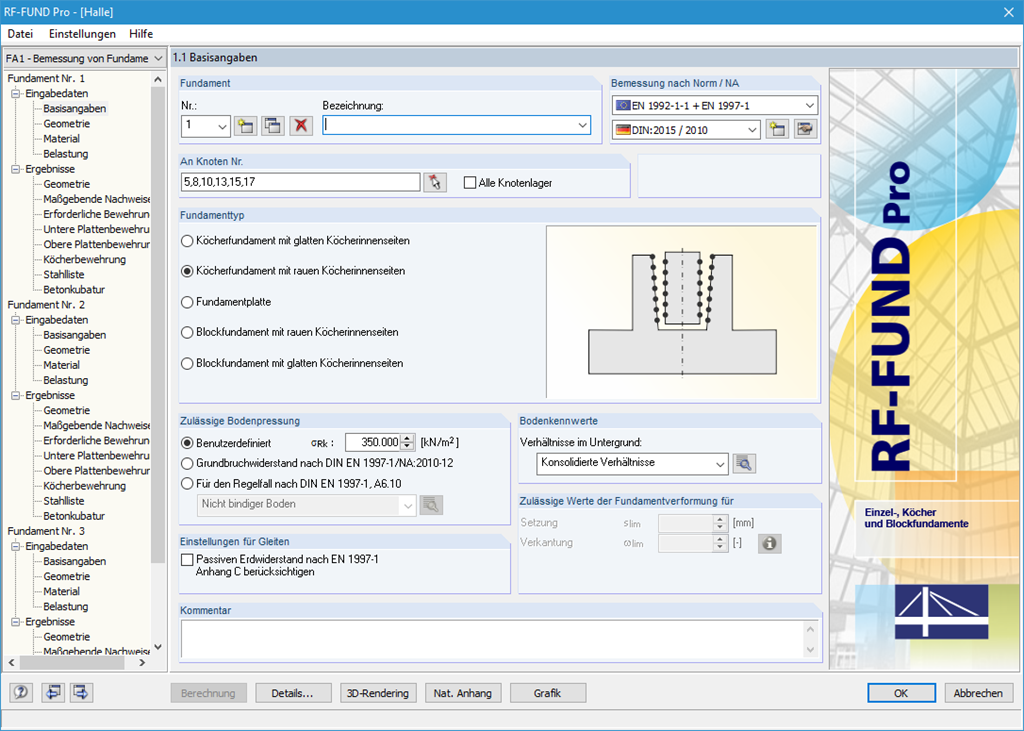

Le fondazioni vengono assegnate graficamente selezionando i vincoli esterni utilizzando la funzione [Seleziona] nell'interfaccia utente grafica di RFEM/RSTAB e specificando i casi di carico da progettare. Tutti gli altri dettagli della fondazione possono essere definiti rapidamente e facilmente in finestre di input disposte in modo chiaro.

Oltre a tutte le forze vincolari di RFEM/RSTAB, è possibile specificare ulteriori carichi da considerare durante il dimensionamento delle fondazioni. Sono disponibili i seguenti carichi aggiuntivi:

• Carico superficiale permanente dovuto al ricoprimento di terreno
• Carico superficiale negativo; ad esempio, a causa del traffico
• Livello delle acque sotterranee per la considerazione del sollevamento
• Carichi concentrati in qualsiasi posizione sulla piastra di fondazione
• Carichi delle linee con qualsiasi distribuzione sulla piastra di fondazione

Il programma crea una proposta di armatura per l'armatura della piastra superiore e inferiore. Il programma cerca automaticamente la combinazione di armatura più favorevole, con un materassino e barre di armatura aggiunte. Se necessario, le barre sono distribuite su due aree di armatura mediante abbreviazione. È possibile modificare la proposta di armatura individualmente nei seguenti modi:

• Applicazione di un altro tipo di materassino
• Controllo individuale del diametro e della spaziatura delle barre aggiunte
• Selezione libera delle larghezze dell'area di armatura
• Riduzione individuale delle armature

È possibile visualizzare la fondazione con un'eccellente qualità di rendering, inclusa l'armatura. Nel rendering, così come in un massimo di sette diversi disegni di armatura quotati pronti per la costruzione, il modulo fornisce una proposta di soluzione per la verifica della benna. Qui è anche possibile modificare il numero, la posizione, il diametro e la spaziatura delle barre utilizzate. È anche possibile determinare la forma dei collegamenti applicati.

Le dimensioni della piastra di fondazione e del secchio possono essere determinate dal modulo aggiuntivo o possono essere definite dall'utente. Le finestre disposte in modo chiaro mostrano i risultati di ogni progetto eseguito, compresi tutti i valori intermedi. Sono trattati in una relazione di calcolo ridotta che fornisce un'analisi strutturale verificabile.

È possibile eseguire le seguenti verifiche:

• Verifica dello stato limite di equilibrio
• Verifica di sicurezza nei confronti dello stato limite di sollevamento
• Verifica di sicurezza nei confronti della rottura del terreno (pressione di contatto del terreno)
• Verifica di sicurezza nei confronti di forti carichi eccentrici
• Verifica a torsione della fondazione e limitazione del gap di un giunto
• Verifica di sicurezza nei confronti dello scorrimento
• calcolo del cedimento
• Verifica di sicurezza nei confronti della rottura a flessione della piastra
• verifiche a taglio-punzonamento

È possibile impostare manualmente le dimensioni della fondazione e del bicchiere o calcolarle con il programma. È possibile modificare l'armatura determinata manualmente. In questo caso, i progetti vengono aggiornati automaticamente.
