Moduli aggiuntivi di RFEM 5 - Collegamenti
RFEM fornisce numerosi potenti moduli aggiuntivi per la progettazione di collegamenti in acciaio e legno. È possibile, ad esempio, calcolare collegamenti rigidi e incernierati delle travi, giunti di base, unioni di profili cavi e collegamenti tipici delle torri di trasmissione secondo l'Eurocodice 3.
Modulo aggiuntivo RF-FRAME-JOINT Pro per RFEM 5
Il modulo aggiuntivo RF-FRAME-JOINT Pro progetta collegamenti rigidi imbullonati tra la colonna e le travi orizzontali e classifica questi collegamenti. I collegamenti a bullone rigido sono calcolati con il metodo del carico ultimo secondo l'Eurocodice 3.
Opzionalmente, possono essere forniti irrigidimenti, rinforzi della piastra dell'anima e piastre di riempimento e viene verificato se i collegamenti progettati possono essere avvitati.
Modulo aggiuntivo RF-JOINTS Steel - DSTV per RFEM 5
RF-JOINTS Steel - DSTV progetta collegamenti resistenti a momento e con travi a I incernierate per aste in conformità con la linea guida tedesca "Collegamenti tipizzati nelle costruzioni in acciaio" (Typisierte Anschlüsse im Stahlhochbau). Le resistenze sono determinate secondo la norma Eurocodice 3.
È possibile progettare collegamenti resistenti a momento con piastre terminali a filo ed estese, giunti ad arcareccio resistenti a flessione, giunti di travi con perni utilizzando piastre terminali e angolari e intagli di travi IK.
Modulo aggiuntivo RFEM 5 RF-JOINTS Steel - Pinned
Il modulo aggiuntivo RF-JOINTS Steel - Pinned consente di configurare e progettare collegamenti a taglio di travi a I. La verifica viene eseguita secondo le norme Eurocodice 3 e le Raccomandazioni europee per la verifica di giunti semplici in strutture in acciaio.

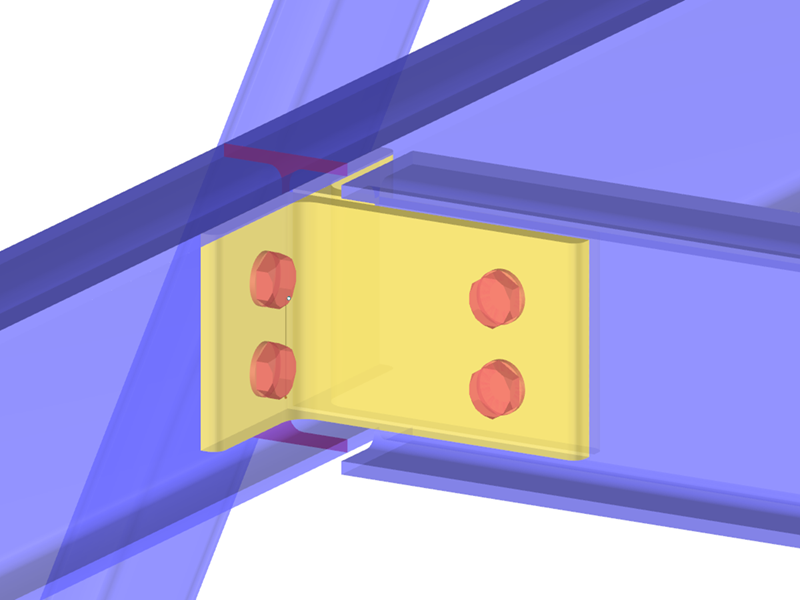

Sono disponibili quattro diversi tipi: Collegamento con squadretta d'anima, collegamento con piastra d'anima, collegamento con piastra d'estremità corta e collegamento con piastra d'estremità con squadretta.
Tutti i collegamenti sono visualizzati chiaramente in un grafico 3D, comprese tutte le dimensioni necessarie per piastre e angolari, comprese le disposizioni dei fori. I grafici possono essere trasferiti nella relazione di calcolo insieme alle linee di quota, alle descrizioni dei bulloni e delle saldature.
Modulo aggiuntivo RFEM 5 RF-JOINTS Steel - Rigid
Il modulo aggiuntivo RF-JOINTS Steel - Rigid consente la configurazione e la progettazione di giunti resistenti a momento di travi a I laminate e saldate. La verifica viene eseguita secondo la norma EN 1993-1-8:2010 (comprese le Appendici Nazionali).
Ci sono tre tipi disponibili per la selezione: Un collegamento rigido trave-colonna con una piastra d'estremità, un collegamento rigido della piastra d'estremità come giunto di trave e un collegamento a giunto rigido.
I collegamenti sono progettati con l'output di quasi tutti i valori intermedi rilevanti e con una visualizzazione grafica della rispettiva tensione dei componenti, in modo che il calcolo sia sempre comprensibile e verificabile per l'utente.
Modulo aggiuntivo RF-JOINTS Steel - Column Base per RFEM 5
Il modulo aggiuntivo RF-JOINTS Steel - Column Base consente di progettare le fondazioni di colonne in acciaio incernierate e vincolate secondo le specifiche della norma dell'Unione europea EN 1993-1-8 (comprese le appendici nazionali).
Sono disponibili quattro diversi collegamenti della piastra di base per i plinti di fondazione incernierati per soddisfare i requisiti di vari progetti di costruzione. Questa varietà consente una progettazione più flessibile e l'adattamento ai requisiti specifici di un progetto di costruzione.
Modulo aggiuntivo RF-JOINTS Steel - Tower per RFEM 5

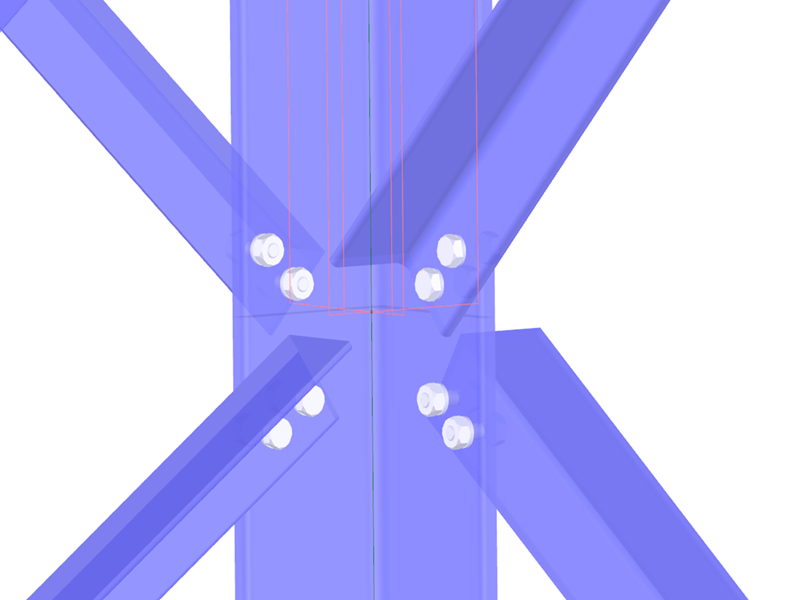

Il modulo aggiuntivo RF-JOINTS Steel - Tower è specializzato nella progettazione di giunti a cerniera con collegamenti a bullone per aste utilizzate in tralicci secondo le norme dell'Unione Europea.
L'applicazione consente una gamma completa di diversi tipi di collegamento, come collegamenti diagonali bullonati senza piastre di rinforzo in 2D o 3D, nonché giunti di colonne bullonate. Anche i giunti T, K e KT sono considerati per i collegamenti delle diagonali.
Modulo aggiuntivo RF-JOINTS Steel - SIKLA per RFEM 5
RF-JOINTS Steel - SIKLA consente la progettazione di giunti Sikla secondo GS. Include staffe AK e TKO e piastre terminali STA, WBD e WD. Viene considerata l'interazione delle forze interne e delle eccentricità. Il modulo aggiuntivo determina le costanti elastiche non lineari, controlla la geometria del collegamento e le sezioni trasversali della trave.
Documenta anche il carico e le resistenze, compresi i rapporti di utilizzo per ciascun giunto. Di particolare rilievo è la determinazione automatica delle forze interne determinanti per i casi di carico e i nodi di collegamento, che facilita la progettazione e l'analisi efficienti dei collegamenti Sikla.
Modulo aggiuntivo RF-JOINTS Timber - Steel to Timber per RFEM 5
RF-JOINTS Timber - Steel for Timber Joints è un modulo aggiuntivo di RFEM che consente di progettare collegamenti in cui le aste in legno sono collegate indirettamente tra loro tramite piastre di acciaio. Il modulo fornisce elementi di collegamento sotto forma di perni, come tasselli, viti, chiodi e bulloni.
È possibile importare i parametri di collegamento dai moduli aggiuntivi RF-JOINTS Timber. Le aste collegate sono importate dal modello RFEM. Il modulo controlla automaticamente se sono soddisfatte tutte le condizioni geometriche.
Modulo aggiuntivo RF-JOINTS Timber - Timber to Timber per RFEM 5
Il modulo aggiuntivo RF-JOINTS Timber - Timber to Timber viene utilizzato per progettare collegamenti in cui le aste in legno sono collegate direttamente tra loro tramite viti oblique.
L'applicazione consente la progettazione di giunti incernierati, considerando l'inclinazione biassiale dell'asta collegata (come un puntone), per diametri dei bulloni da 6 mm a 12 mm. Esegue controlli automatici della distanza minima tra le viti e, opzionalmente, fornisce una definizione libera delle distanze delle viti.
Modulo aggiuntivo RF-LIMITS per RFEM 5
Il modulo aggiuntivo RF-LIMITS analizza la capacità portante di aste, estremità delle aste, nodi, vincoli esterni dei nodi e superfici per mezzo di una capacità di carico ultima definita.
Il database estensibile include elementi di fissaggio per legno (SIHGA, Sherpa, WÜRTH, Simpson StrongTie, KNAPP) e elementi di fissaggio in acciaio (collegamenti normalizzati nelle costruzioni in acciaio secondo EC 3, M-connect).
Modulo aggiuntivo RF-HSS per RFEM 5
Il modulo aggiuntivo RF-HSS viene utilizzato per la progettazione e l'analisi di vari collegamenti a sezione cava. Ciò include il calcolo dei nodi della travatura reticolare sia planari che spaziali, che possono essere costituiti da sezioni cave circolari, quadrate o rettangolari.
Questo modulo aggiuntivo è perfettamente integrato in RFEM 5, riconosce automaticamente la geometria e consente la definizione manuale del giunto. Fornisce una vasta libreria di sezioni cave per correnti e puntoni, nonché una selezione di tipi di giunti secondo norme e coefficienti parziali di sicurezza per diversi paesi e altre funzioni.
