modulo aggiuntivo RFEM 5
RF-JOINTS Timber - Steel to Timber

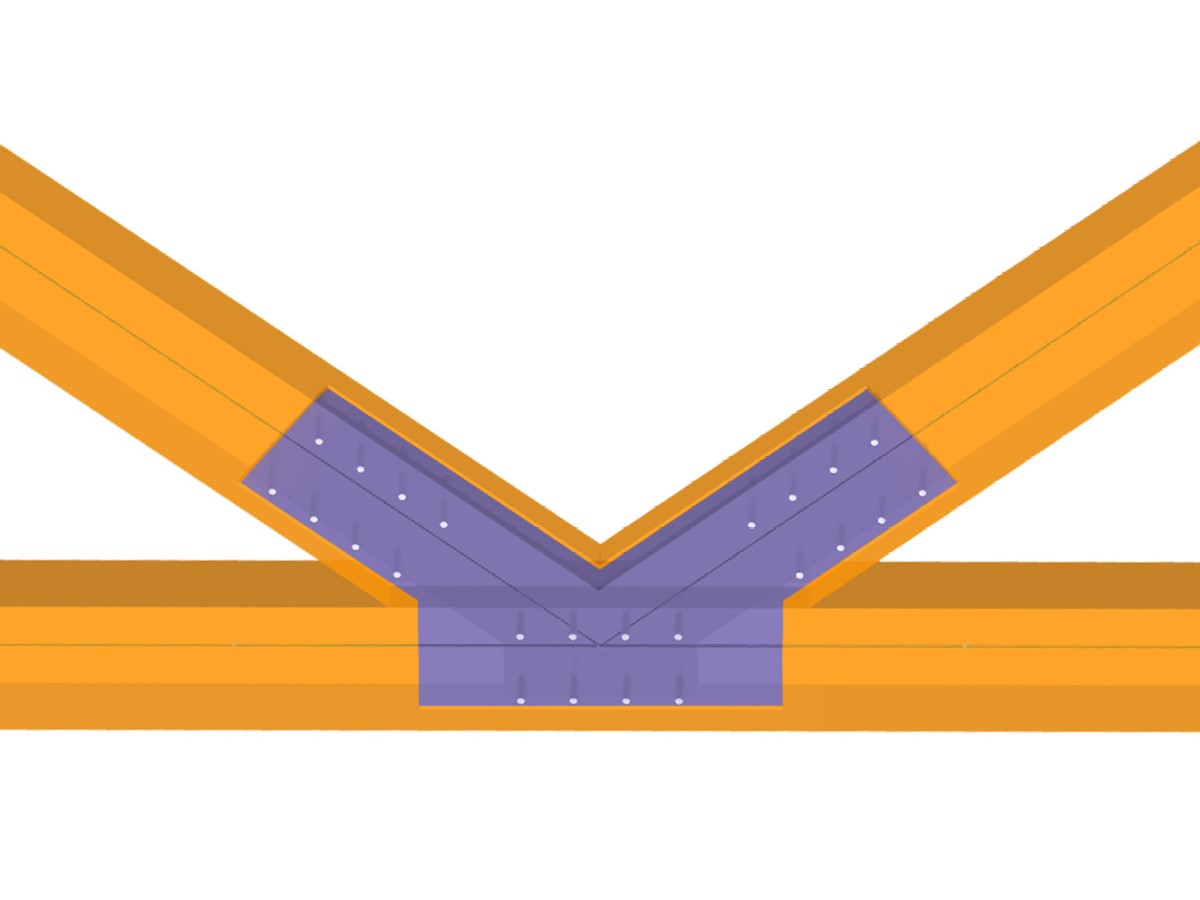

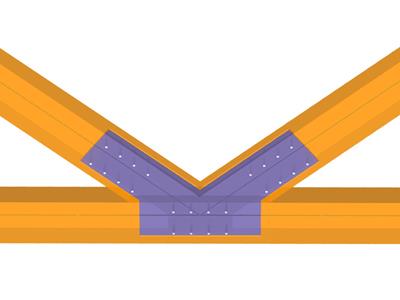

RF-JOINTS Timber - Steel for Timber Joints è un modulo aggiuntivo di RFEM 5 che consente di progettare collegamenti in cui le aste in legno sono collegate indirettamente tra loro tramite piastre di acciaio. Il modulo fornisce elementi di collegamento sotto forma di perni, come tasselli, viti, chiodi e bulloni.

È possibile importare i parametri di collegamento dai moduli aggiuntivi RF-JOINTS Timber. Le aste collegate sono importate dal modello RFEM. Il modulo aggiuntivo controlla automaticamente se tutte le condizioni geometriche sono soddisfatte.

Progettazione di collegamenti indiretti in legno secondo l'Eurocodice 5

Totale voci: 4

RF-/JOINTS Timber - Modulo aggiuntivo Steel to Timber per RFEM/RSTAB | Verifica di connessioni in legno indiretti secondo l'Eurocodice 5 o ANSI/AWC NDS-2015

RF-/JOINTS TIMBER - Timber to Steel | Caratteristiche

Progettazione di collegamenti incernierati, resistenti alla flessione e semirigidi
Definizione di un massimo di 5 piastre di acciaio scanalate in travi di legno
Fino a 8 aste collegate a un nodo
Spessore della piastra in acciaio 5 mm – 40 mm
Tutte le dimensioni di dispositivi di fissaggio
Controllo automatico della distanza minima tra i dispositivi di fissaggio
Definizione libera opzionale delle distanze dei dispositivi di fissaggio
Definizione di dispositivi di fissaggio asimmetrici (ad esempio, qualsiasi catena poligonale)
Visualizzazione grafica dei giunti nel modulo aggiuntivo e in RFEM/RSTAB
Tutte le verifiche richieste per acciaio e legno, inclusa la riduzione dei valori della sezione trasversale
Verifica dell'armatura a trazione trasversale (solo per EN 1995-1-1)
Esportazione delle eccentricità delle aste in RFEM/RSTAB da considerare nella determinazione delle forze interne
Lunghezza del tassello opzionalmente inferiore alla larghezza della sezione trasversale (per tasselli in legno)
Esportazione della geometria del collegamento in DXF
Verifica della resistenza al fuoco secondo EN 1995-1-2

RF-/JOINTS TIMBER - Timber to Steel | Input

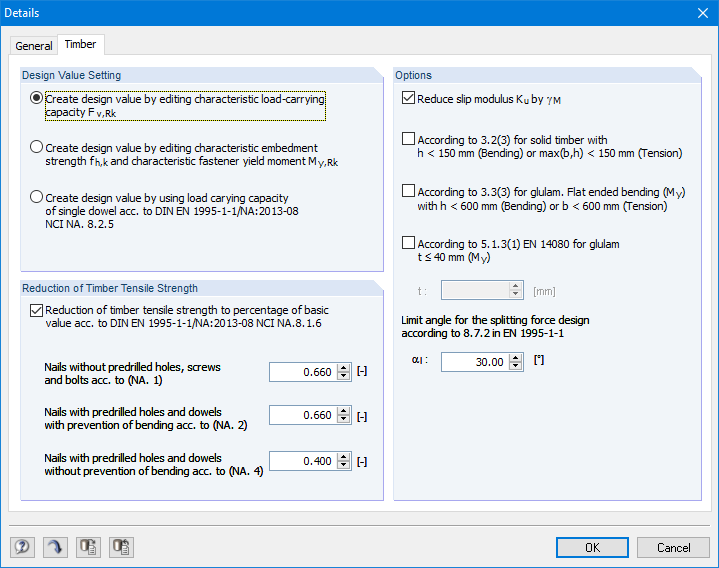

Innanzitutto, è necessario selezionare il tipo di giunto, la norma di progetto e il materiale della piastra in acciaio e del tassello. Per la verifica secondo EN 1995-1-1, è possibile selezionare il sistema di tasselli SFS intec WS‑T. In questo caso, il materiale corrispondente è preimpostato secondo l'approvazione tecnica del produttore.

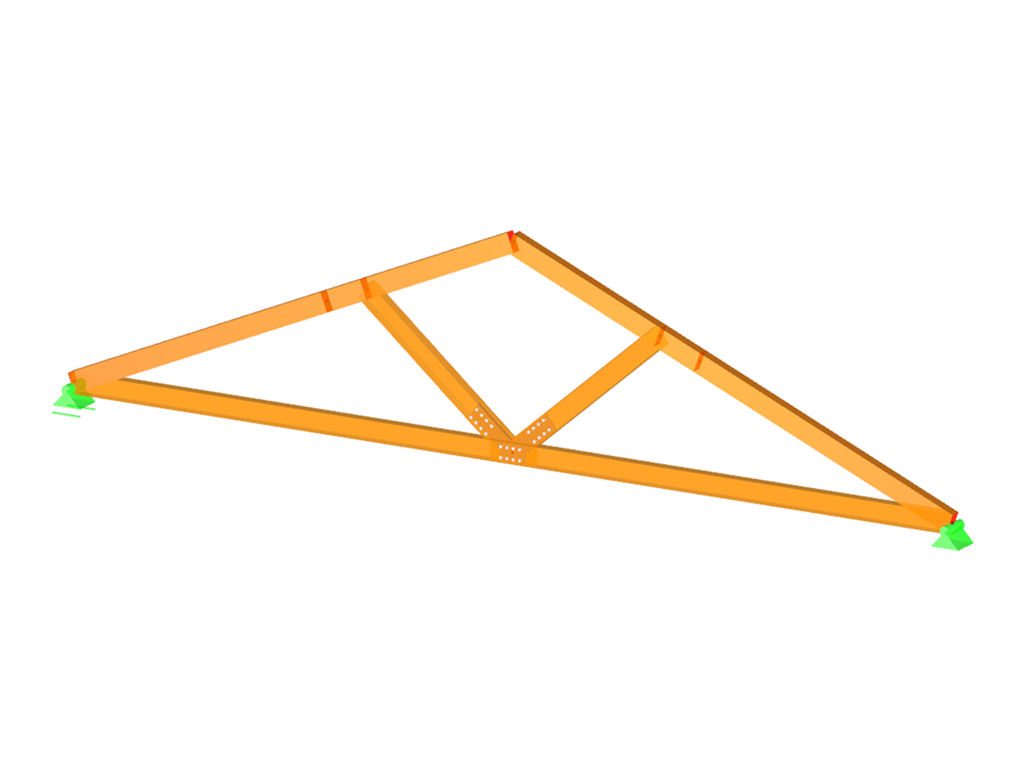

Le aste collegate vengono importate dal modello RFEM/RSTAB. Il modulo aggiuntivo controlla automaticamente se tutte le condizioni geometriche sono soddisfatte. In alternativa, è possibile definire il collegamento manualmente.

Anche il carico viene importato da RFEM/RSTAB o, nel caso della definizione manuale del giunto, vengono inseriti i carichi. La finestra Geometria include le dimensioni della piastra in acciaio e le disposizioni dei dispositivi di fissaggio.

RF-/JOINTS TIMBER - Timber to Steel | Analisi strutturale

Dopo il calcolo, il modulo aggiuntivo RF-/JOINTS Timber - Steel to Timber elenca, tra le altre cose, le rigidezze dei giunti di tutte le singole aste. Sono visualizzati i seguenti risultati di progetto:

Verifica della spaziatura minima
Capacità di carico del singolo elemento di fissaggio
Lamiere di acciaio (resistenza portante e tensione secondo EC 3 e AISC)
Analisi delle tensioni con sezione trasversale di legno ridotta
rottura block shear
Capacità di carico totale (inclusa determinazione della rigidezza, verifica della trazione trasversale secondo EC 5 e altri)
Verifica della resistenza al fuoco secondo EN 1995-1-2

RF-/JOINTS Timber – Steel to Timber | Risultati

Innanzitutto, le verifiche determinanti vengono riassunte e presentate in forma tabellare con la geometria del collegamento. In ulteriori tabelle di output è possibile visualizzare tutti i dettagli essenziali delle verifiche.

Le dimensioni importanti e le informazioni sui materiali per la costruzione del collegamento sono immediatamente visibili e possono essere stampate. È anche possibile un'esportazione DXF. I collegamenti possono essere visualizzati nel modulo RF-/JOINTS Legno - Acciaio a Legno nonché in RFEM/RSTAB.

Tutte le grafiche possono essere stampate direttamente o importate nel protocollo di stampa RFEM/RSTAB. Grazie all'output in scala, è possibile un controllo visivo ottimale già nella fase di progettazione.
