modulo aggiuntivo RFEM 5
RF-STEEL AS

• Progettazione di aste e set di aste per trazione, compressione, flessione, taglio, forze interne combinate e torsione
• Analisi di stabilità dell'instabilità e dell'instabilità flesso-torsionale
• Determinazione automatica dei carichi critici di instabilità e dei momenti critici di instabilità per applicazioni di carico generali e condizioni di vincolo mediante uno speciale programma FEA (analisi degli autovalori) integrato nel modulo
• Calcolo analitico alternativo del momento critico di instabilità per situazioni standard

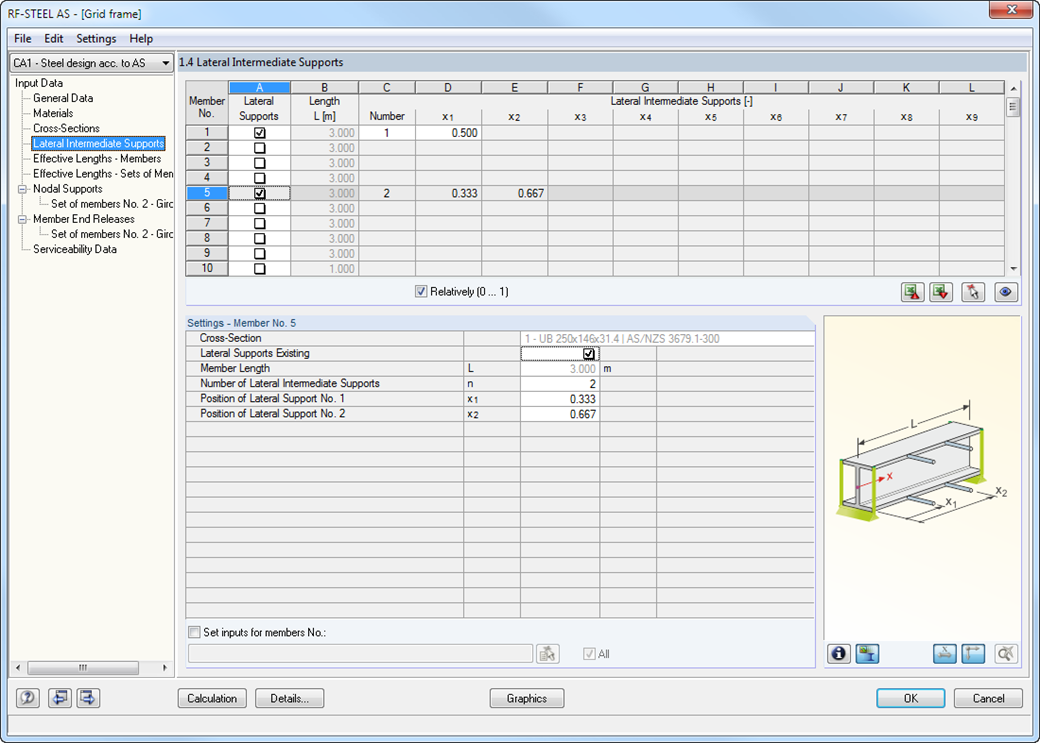

• Applicazione opzionale di vincoli laterali discreti a travi e aste continue
• Classificazione automatica delle sezioni trasversali (compatte, non compatte e snelle)
• Progetto allo stato limite di esercizio (inflessione)
• Ottimizzazione della sezione trasversale
• Un'ampia gamma di sezioni trasversali disponibili, come sezioni a I laminate, sezioni a U, sezioni a T, angolari, sezioni cave rettangolari e circolari, barre tonde, sezioni simmetriche, asimmetriche, a I, a T e angolari parametrizzate, come e sezioni SHAPE‑THIN definite dall'utente
• Finestre di input e di risultati disposte in modo chiaro
• Documentazione dettagliata dei risultati compresi i riferimenti alle equazioni di progetto della norma utilizzata
• Varie opzioni di filtro e ordinamento dei risultati, inclusi elenchi di risultati per asta, sezione trasversale, posizione x o per casi di carico, combinazioni di carico e di risultati
• Tabella dei risultati della snellezza dell'asta e delle forze interne determinanti
• Elenco delle parti con specifiche del peso e dei solidi
• Integrazione continua con RFEM/RSTAB
• Unità imperiali e metriche

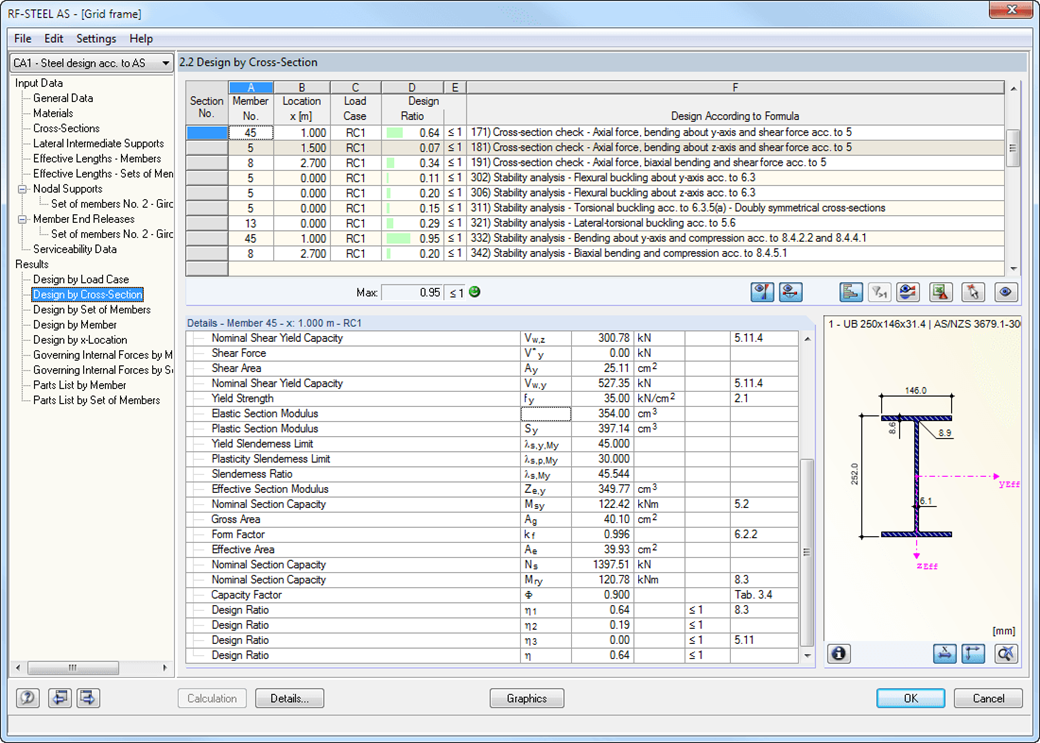

Nella prima tabella dei risultati si ottiene il grado massimo di sfruttamento con la relativa verifica per ogni caso di carico valutato (combinazione di carico / combinazione di risultati).

Nelle tabelle dei risultati successive, tutti i risultati dettagliati sono elencati tematicamente in menu ad albero espandibili. Tutti i risultati intermedi lungo i membri possono essere letti in qualsiasi punto. Ciò consente di seguire esattamente come il modulo esegue le singole verifiche.

Tutti i dati del modulo sono parte del protocollo di stampa di RFEM/RSTAB. Il contenuto del protocollo e il livello desiderato di dettaglio dell'output per le singole verifiche possono essere selezionati in modo specifico.
