Stato limite di esercizio
Verifica alluminio | Stato limite di esercizio | Caratteristiche prestazionali
- Calcolo delle deformazioni e confronto con valori limite normativi o adattati manualmente
- Considerazione dei sopralzi nel calcolo delle deformazioni
- Possibilità di valori limite differenti a seconda del tipo di situazione di verifica
- Regolazione manuale delle lunghezze di riferimento e segmentazione a seconda della direzione
- Calcolo delle deformazioni in relazione al sistema originario o al sistema deformato
- Ulteriori verifiche dettagliate a seconda della norma di progettazione scelta (ad es. verifica delle vibrazioni secondo EN 1999-1-1, 7.2.3)
- Output grafico integrato dei risultati in RFEM/RSTAB, ad es. utilizzo del valore limite o deformazione o flessione
- Integrazione completa dell'output nel rapporto di stampa RFEM/RSTAB
Verifica alluminio | Stato limite di esercizio | Input
Il programma fa molto per te. Ad esempio, le combinazioni di carico o di risultati necessarie per lo stato limite di esercizio sono generate e calcolate in RFEM/RSTAB. È possibile selezionare queste situazioni di progetto nell'add-on Aluminium Design per l'analisi di inflessione. A seconda della sopraelevazione inserita e del sistema di riferimento selezionato, il programma determina i valori di deformazione calcolati in ogni punto dell'asta. Questi vengono quindi confrontati con i valori limite.

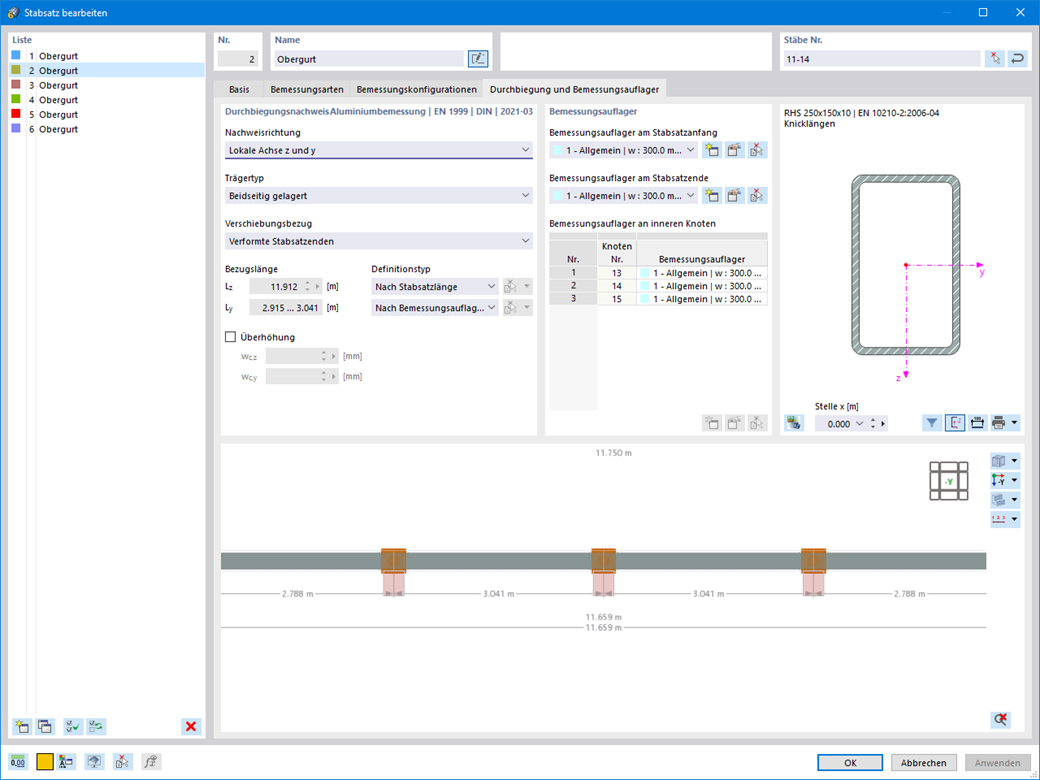

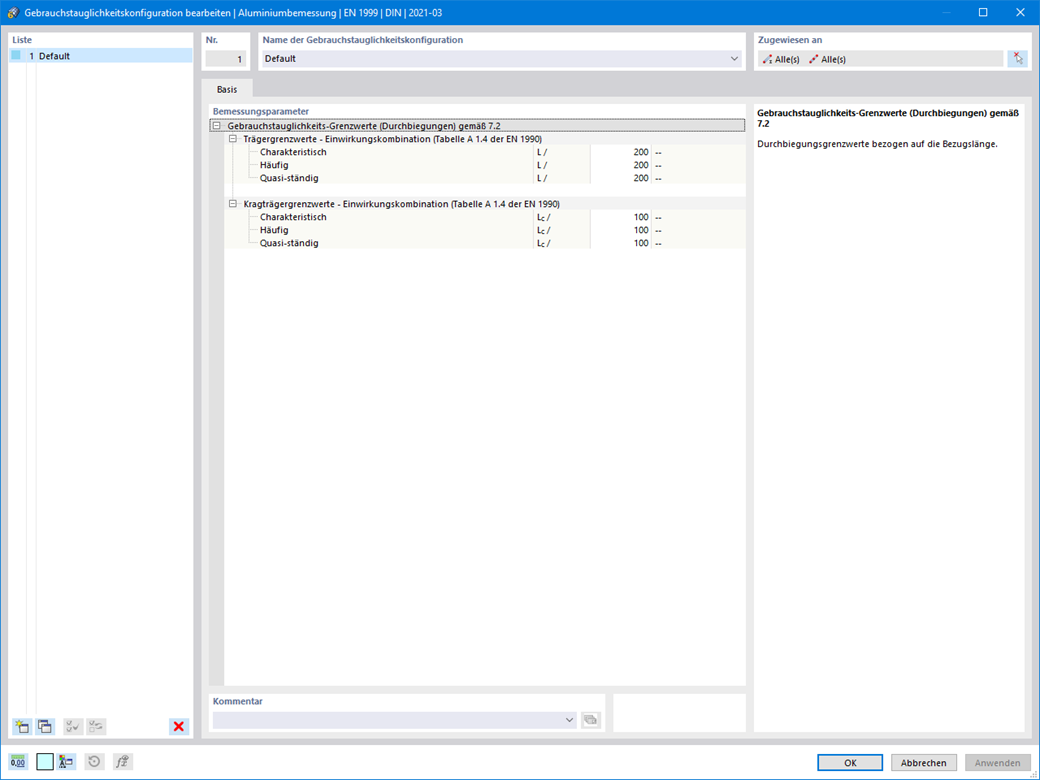

Il valore limite da rispettare per la deformazione per ogni componente può essere impostato individualmente nella configurazione dello stato limite di esercizio. Il valore limite consentito viene definito come la deformazione massima in funzione della lunghezza di riferimento. Definendo i vincoli esterni di progetto, è possibile segmentare i componenti. In questo modo, è possibile determinare automaticamente la lunghezza di riferimento corrispondente per ciascuna direzione di progetto.
Questo'non è tutto. In base alla posizione dei vincoli di progetto assegnati, il programma consente di distinguere automaticamente tra travi e travi a sbalzo. In questo modo, il valore limite viene determinato di conseguenza.

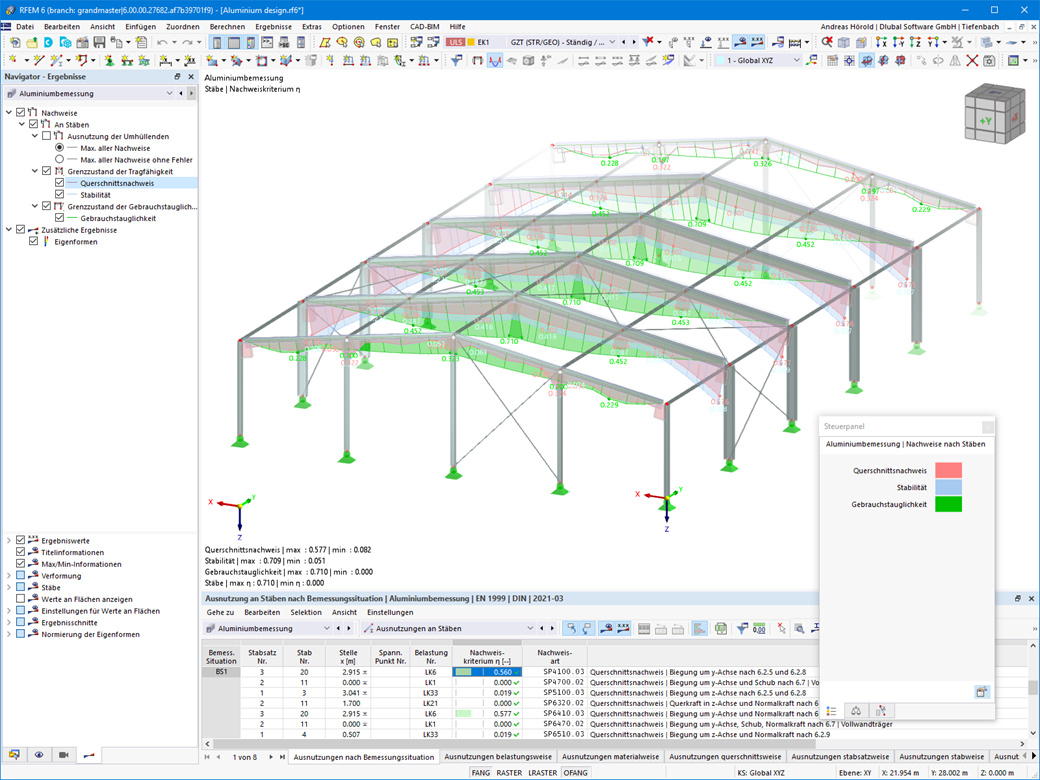

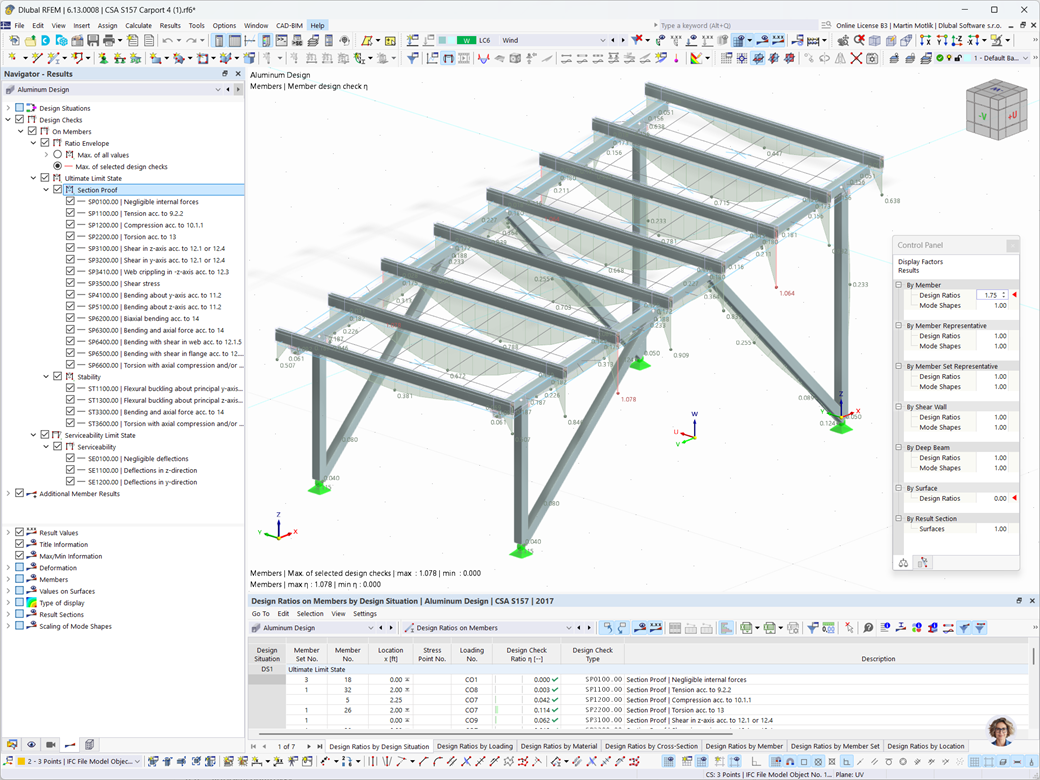

Verifica alluminio | Stato limite di esercizio | Risultati

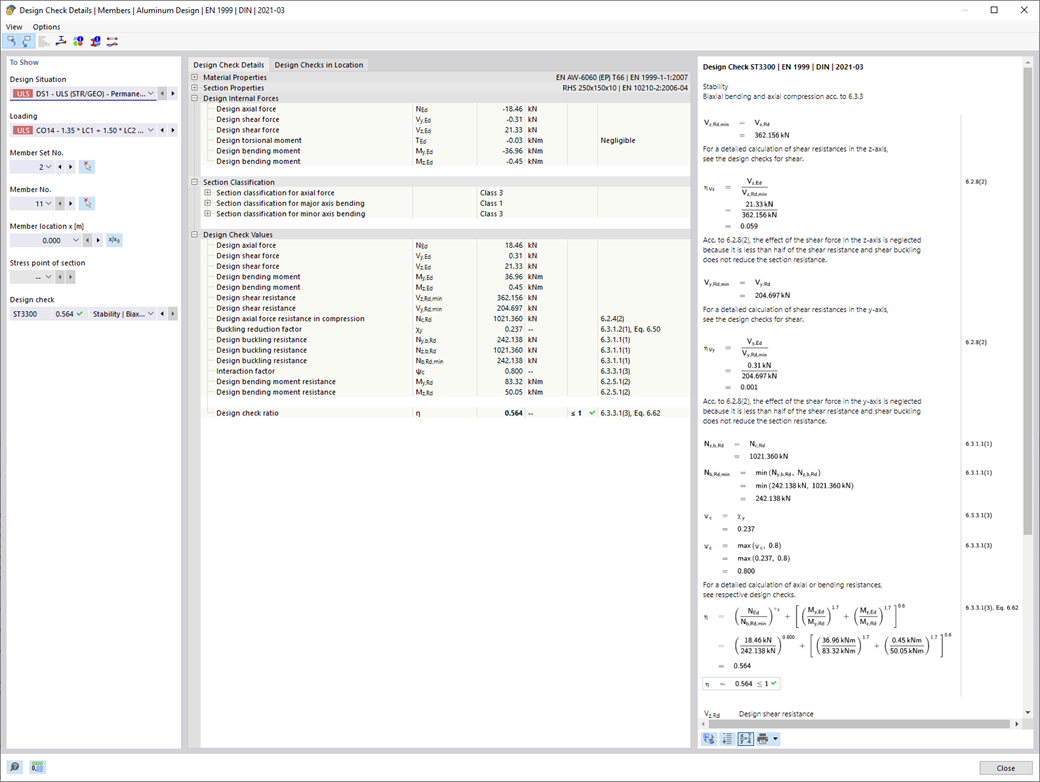

È possibile trovare la verifica allo stato limite di esercizio nelle tabelle dei risultati dell'add-on per la verifica dell'alluminio. Sono già completamente integrati lì. Hai l'opportunità di ottenere i risultati di progettazione in ogni punto delle aste progettate con tutti i dettagli. È anche possibile utilizzare la grafica con i risultati dei rapporti di progetto.

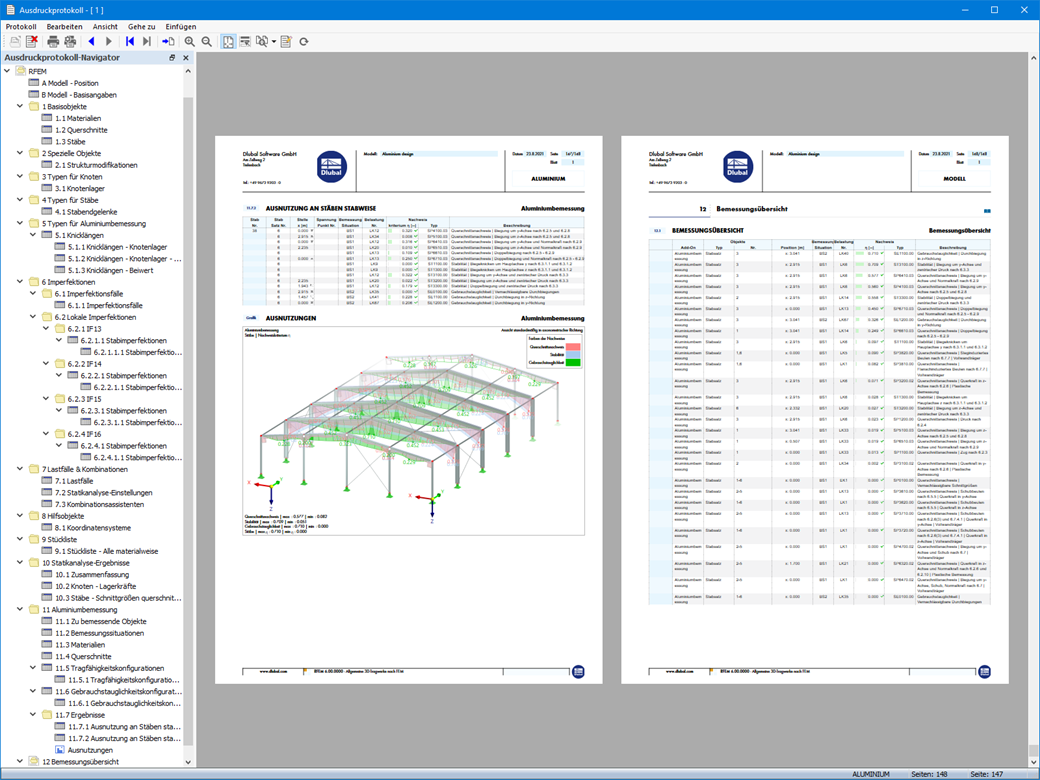

Se necessario, è possibile includere tutte le tabelle dei risultati e i grafici come parte dei risultati della verifica dell'alluminio nella relazione di calcolo globale di RFEM/RSTAB. RFEM/RSTAB consente inoltre di visualizzare e documentare le figure di deformazione della struttura complessiva indipendentemente dall'add-on.
