Verifica alluminio per RFEM 6

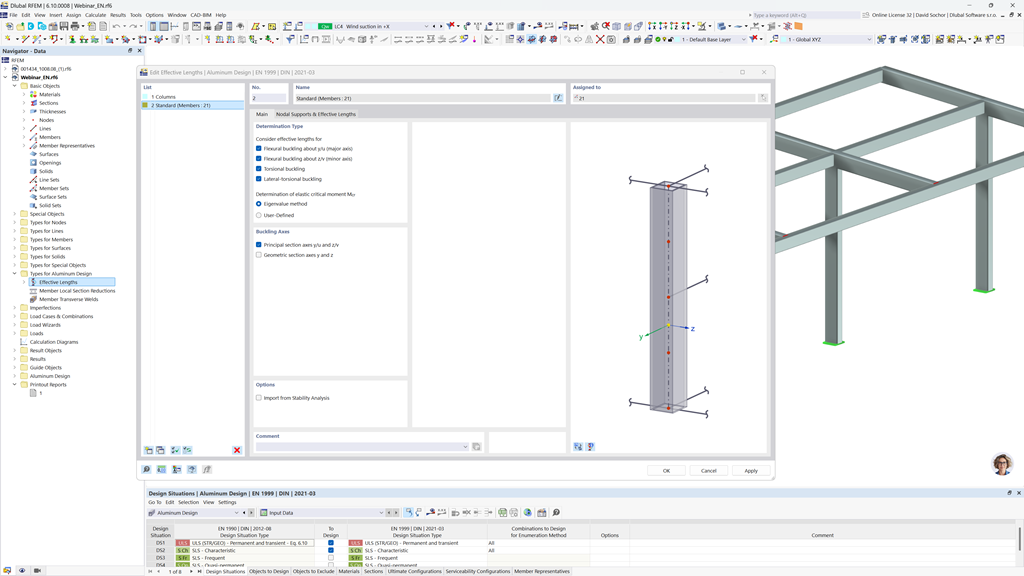

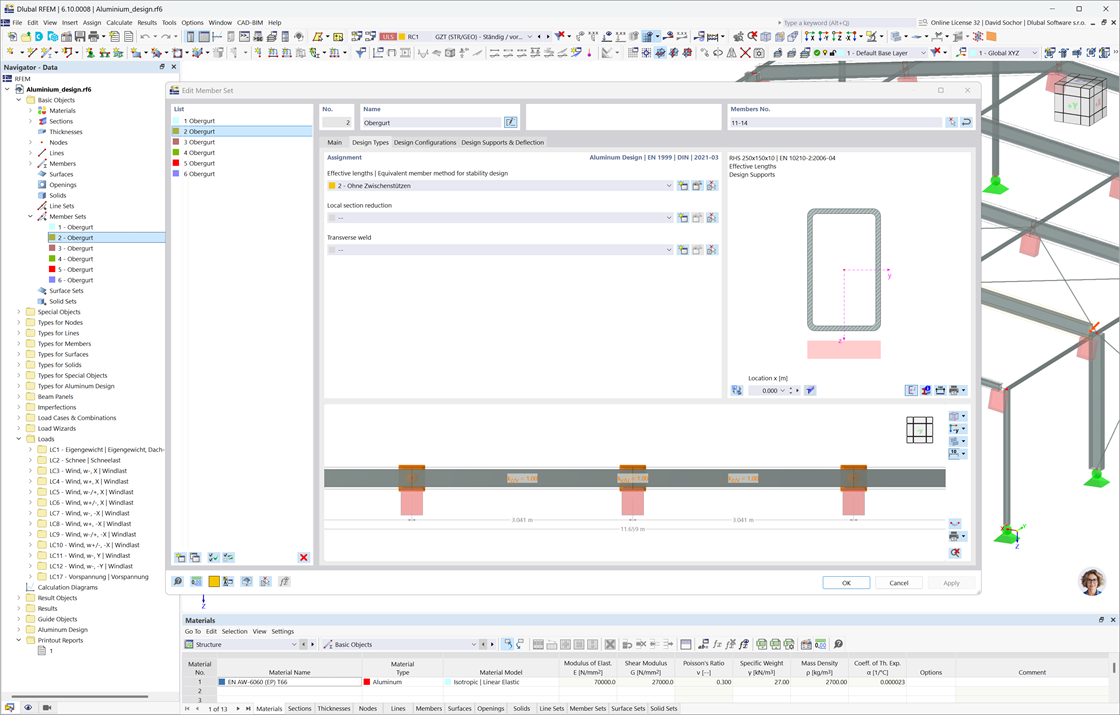

Quando si calcola il limite di flessione, è necessario considerare determinate lunghezze di riferimento. È possibile definire queste lunghezze di riferimento e i segmenti da verificare indipendentemente l'uno dall'altro, a seconda della direzione. Per questo, definire i supporti di progettazione nei nodi intermedi di un'asta e assegnarli alla rispettiva direzione per l'analisi di deformazione. In questo modo, si creano i segmenti in cui è possibile definire una precamber in ciascuna direzione e segmento.

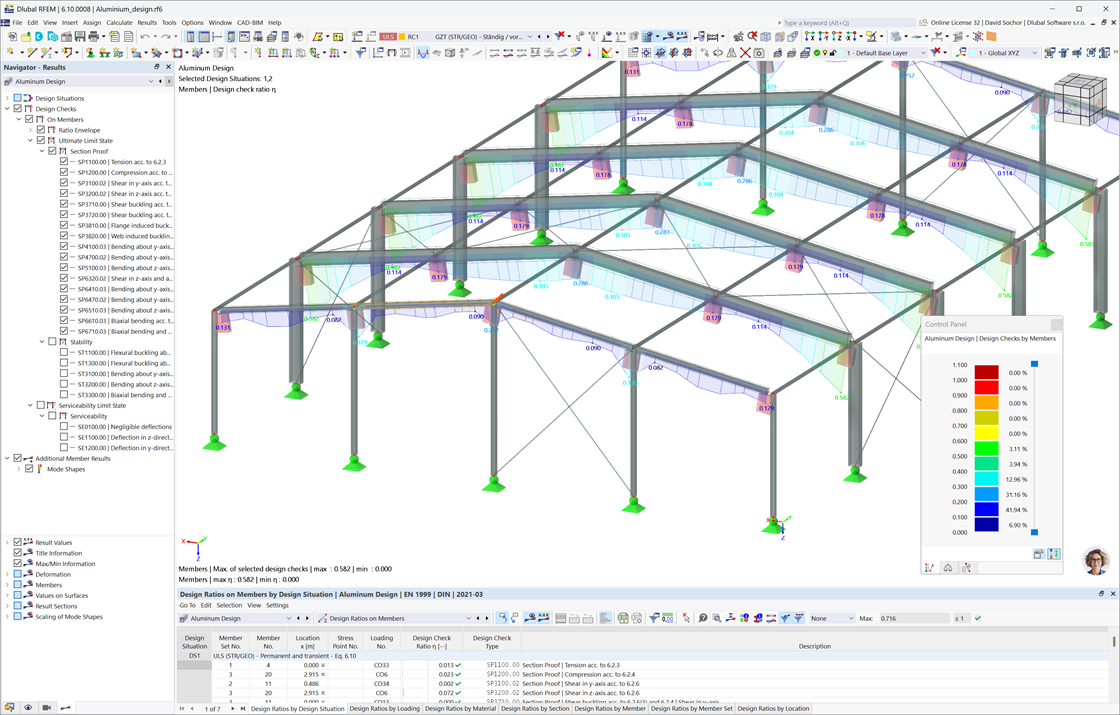

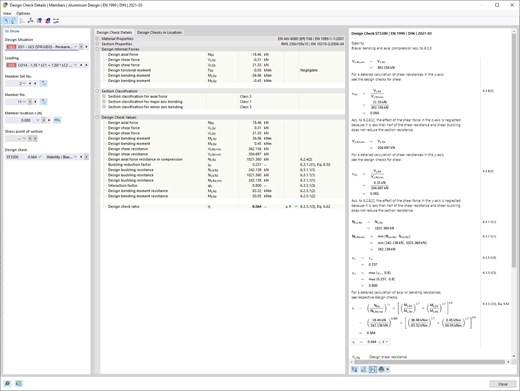

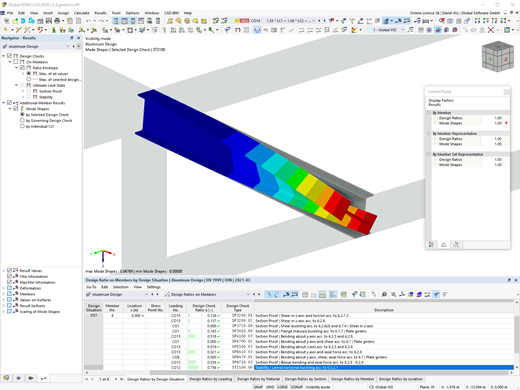

Puoi trovare i controlli di progetto visualizzati nelle tabelle nel componente aggiuntivo di Progettazione in Alluminio. Inoltre, puoi visualizzare graficamente la distribuzione dei rapporti di progetto. Sono disponibili ampie opzioni di filtro sia nella tabella che nell'output grafico. In questo modo, puoi visualizzare specificamente i controlli di progetto desiderati per stato limite o tipo di progetto nel programma.

• Progettazione a trazione, compressione, flessione, taglio, torsione e forze interne combinate

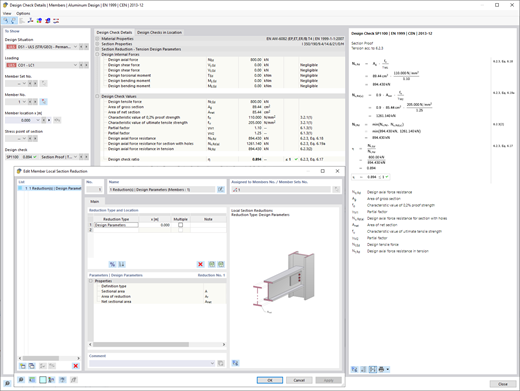

• Progettazione a trazione con considerazione di una superficie ridotta (ad esempio, indebolimento da fori)
• Classificazione automatica delle sezioni trasversali per verificare il rischio di instabilità locale
• Le forze interne dal calcolo con deformazione torsionale (7 DOF) sono prese in considerazione utilizzando il controllo della tensione equivalente (attualmente non disponibile per la norma di progettazione ADM 2020).

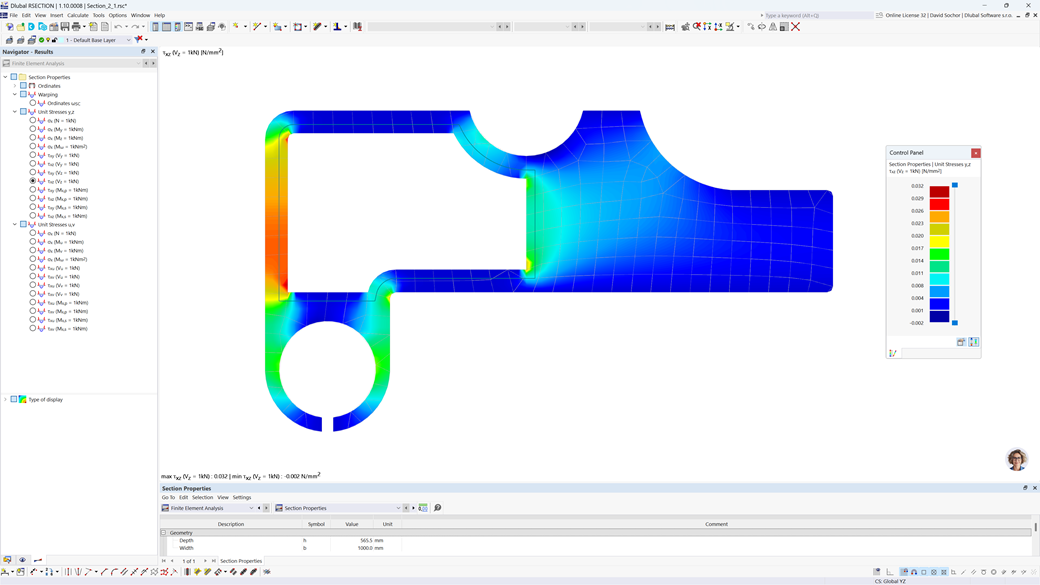

• Progettazione di sezioni trasversali di Classe 4 con proprietà della sezione efficace secondo EN 1993‑1‑5 (sono necessarie le licenze per RSECTION e Sezioni Efficaci per le sezioni RSECTION)
• Verifica di instabilità a taglio con considerazione di irrigidimenti trasversali
