Použitelnost
Posouzení hliníkových konstrukcí | Mezní stav použitelnosti | Výkonové charakteristiky
- Výpočet průhybů a srovnání s normativními nebo ručně přizpůsobenými mezními hodnotami
- Zohlednění nadvýšení při výpočtu průhybů
- Různé mezní hodnoty podle typu návrhové situace jsou možné
- Ruční úprava referenčních délek a segmentace podle směru
- Výpočet průhybů vzhledem k výchozímu systému nebo k deformovanému systému
- Další podrobné posudky podle zvolené normy návrhu (např. posudek kmitání dle EN 1999-1-1, 7.2.3)
- Do RFEM/RSTAB integrovaný grafický výstup výsledků, např. využití mezní hodnoty nebo deformace či průhyb
- Úplná integrace výstupu do tiskového protokolu RFEM/RSTAB
Posouzení hliníkových konstrukcí | Použitelnost | Vstupní údaje
Program za vás udělá spoustu práce. V programu RFEM/RSTAB se vygenerují a spočítají například kombinace zatížení nebo kombinace výsledků, které jsou nezbytné pro mezní stav použitelnosti. Tyto návrhové situace můžete vybrat v addonu Posouzení hliníkových konstrukcí pro posouzení průhybu. Vypočítané hodnoty deformací vám program spočítá v každém místě prutu v závislosti na nadvýšení a vztažném systému. Ty se pak porovnají s mezními hodnotami.

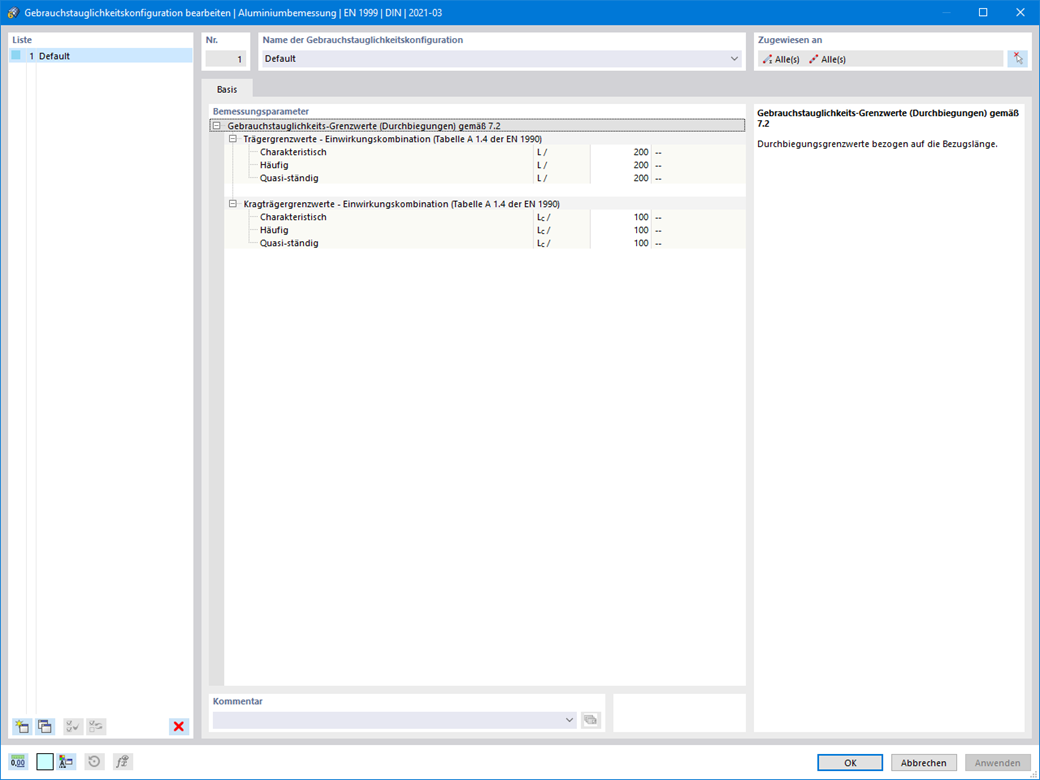

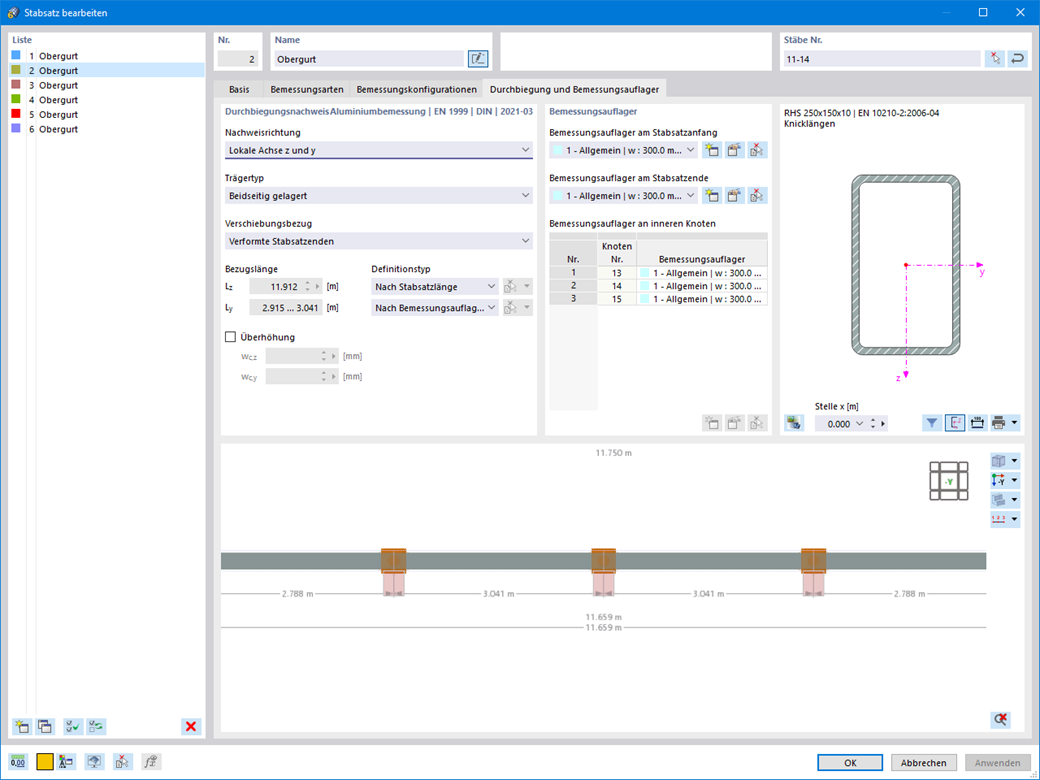

Mezní hodnoty deformací můžete v konfiguraci mezního stavu použitelnosti nastavit individuálně pro jednotlivé konstrukční prvky. Přípustnou mezní hodnotu definujete jako maximální deformaci v závislosti na vztažné délce. Zadání návrhových podpor vám umožňuje jednotlivé konstrukční prvky segmentovat. Tímto způsobem můžete nechat automaticky stanovit odpovídající vztažnou délku pro každý směr posouzení.
A to ještě není vše. Na základě polohy přiřazených návrhových podpor se automaticky rozliší nosníky a konzoly. Tak se stanoví odpovídajícím způsobem mezní hodnota.
Posouzení hliníkových konstrukcí | Použitelnost | Výsledky

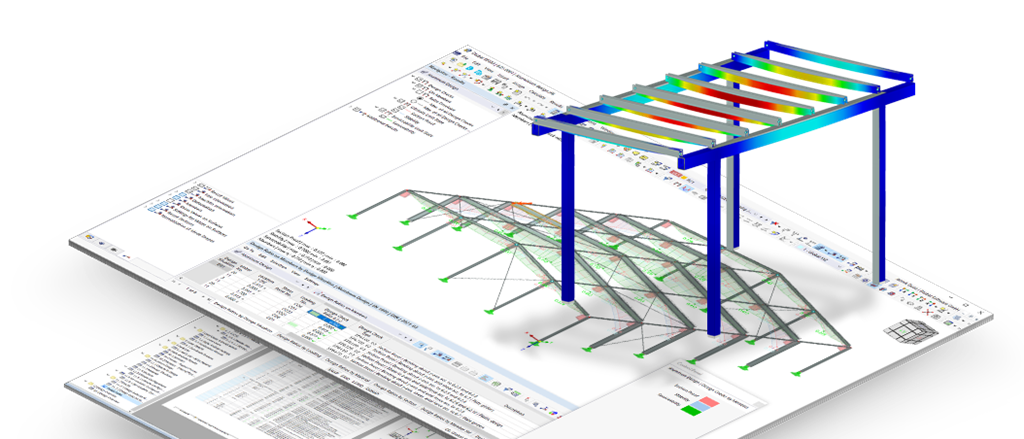

Posouzení mezního stavu použitelnosti naleznete ve výsledkových tabulkách addonu Posouzení hliníkových konstrukcí. Tam jsou již plně integrovány. V každém bodě posuzovaných prutů máte možnost zobrazit si výsledky posouzení se všemi detaily. Výsledky posouzení si můžete zobrazit také graficky.

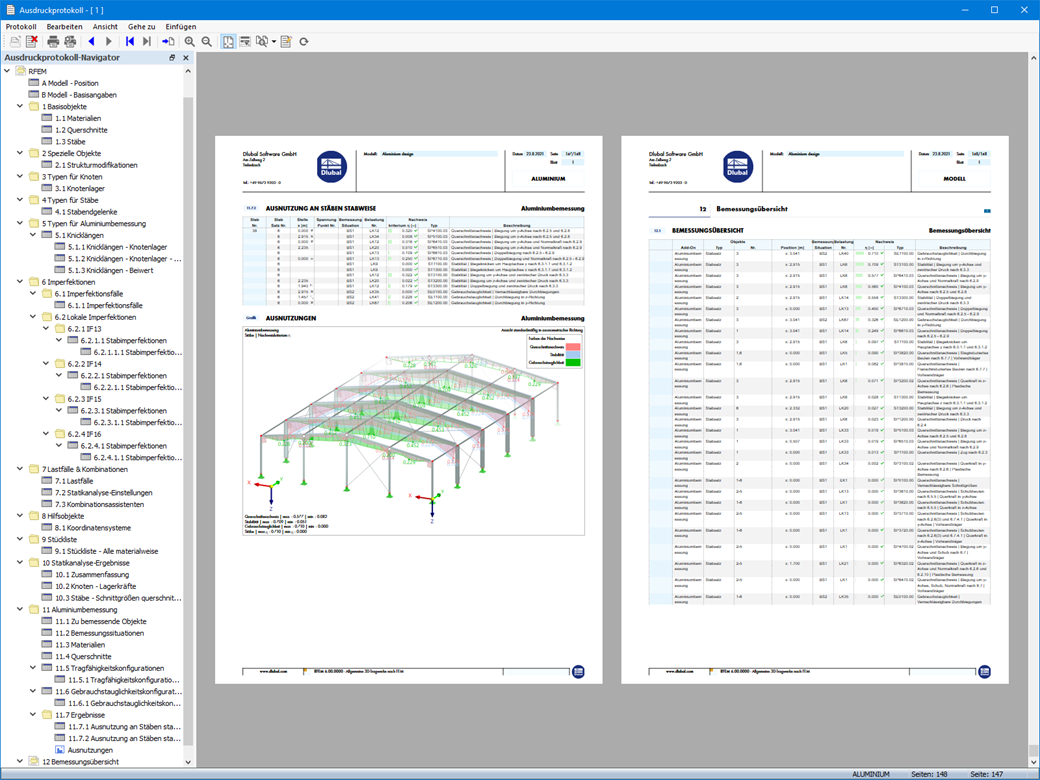

V případě potřeby můžete všechny výsledkové tabulky a obrázky integrovat do globálního tiskového protokolu programu RFEM/RSTAB jako součást výsledků Posouzení hliníkových konstrukcí. RFEM/RSTAB vám umožňuje zobrazit si deformace celé konstrukce a zdokumentovat je nezávisle na addonu.
