Elemento in calcestruzzo precompresso

L'Elemento in calcestruzzo precompresso' rappresenta la sezione in calcestruzzo in cui si trovano i cavi da precompressione. Può trattarsi di un'asta con sezione in calcestruzzo precompresso (trave in calcestruzzo precompresso) o di una superficie con spessore della sezione (soletta in calcestruzzo precompresso).

Prerequisiti

Asta

Per la modellazione come asta valgono i seguenti prerequisiti:

• Tipo di asta Trave o Nervatura
• Tipo di sezione A parete spessa I, A parete spessa II o Da RSECTION (purché "a parete spessa" secondo FEA)
• Materiale Calcestruzzo

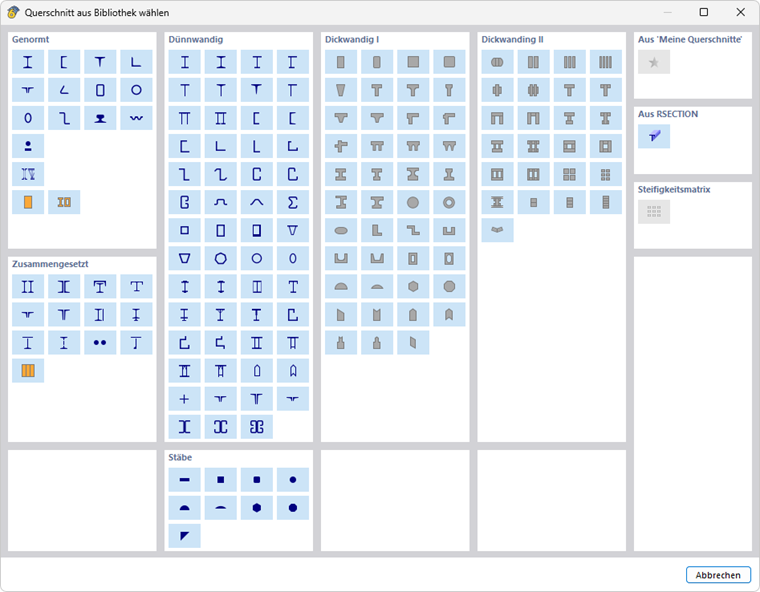

Tipi di sezione per travi in calcestruzzo precompresso

Superficie

Per la modellazione come superficie valgono i seguenti prerequisiti:

• Tipo di geometria Piano o Tubo
• Materiale Calcestruzzo

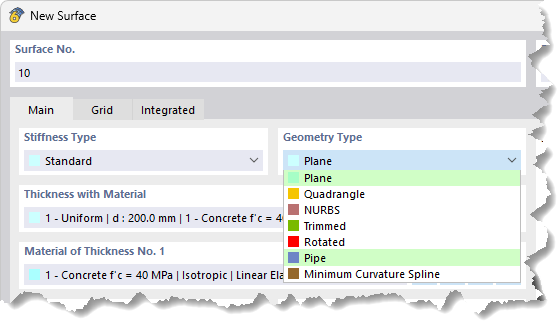

Tipi di geometria per travi in calcestruzzo precompresso

Immissione

Nell'immissione dell'elemento in calcestruzzo precompresso, è necessario distinguere tra i tipi di oggetto – asta o superficie.

Asta

È possibile modellare l'asta di una sezione in calcestruzzo precompresso come di consueto:

1. Definire la linea dell'asta.
2. Assegnare un'asta alla linea.
3. Nella finestra di dialogo 'Nuova asta', scheda 'Base', definire il tipo di asta.
4. Nella scheda 'Sezione', definire la sezione con materiale.

Querschnitt und Material definieren

Definire la sezione della trave in calcestruzzo precompresso, ad esempio:

• creando una nuova sezione,
• nella finestra di dialogo 'Nuova sezione', richiamare la libreria con il pulsante ,
• selezionare la serie di sezioni e
• specificare i parametri geometrici.

Definire il materiale della trave in calcestruzzo precompresso. Anche in questo caso, il pulsante è utile per selezionare il materiale nella libreria.

La sezione della finestra di dialogo 'Sezione e materiale' è descritta nel capitolo Sezione del manuale di RFEM.

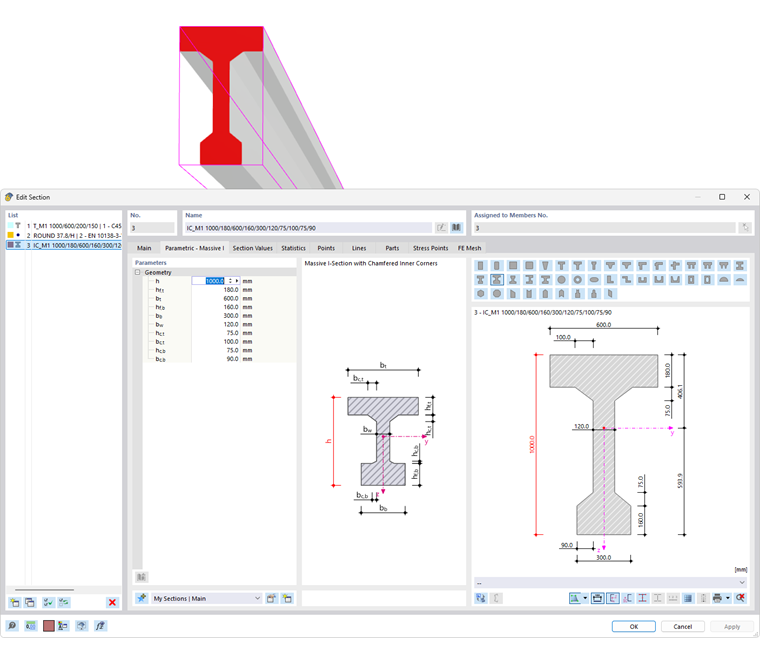

Parametrischer Spannbetonquerschnitt

Superficie

È possibile modellare la superficie di un elemento in calcestruzzo precompresso come di consueto:

1. Definire le linee al contorno della superficie.
2. Richiamare la finestra di dialogo Nuova superficie ('Nuova superficie → Piano' o 'Nuova superficie → Tubo').
3. Assegnare le linee al contorno.
4. Definire lo spessore con materiale e il materiale. Con il pulsante è possibile selezionare la classe di calcestruzzo nella libreria.

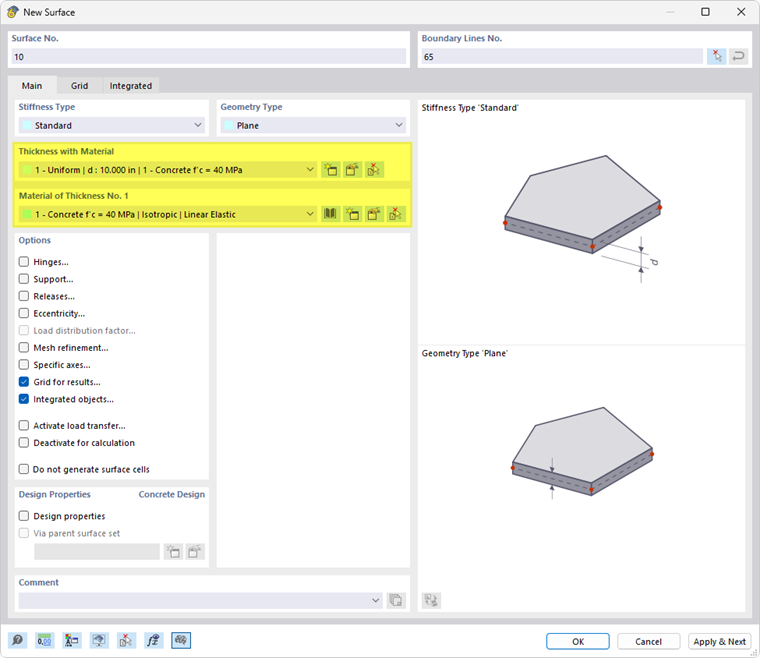

Definizione del materiale e dello spessore

La sezione della finestra di dialogo 'Spessore con materiale' è descritta nel capitolo Superfici del manuale di RFEM.
