Element Sprężonego Betonu

Element sprężony odwzorowuje betonowy przekrój, w którym znajdują się cięgna. Może to być pręt z betonowym przekrojem sprężonym (belka sprężona) lub powierzchnia z grubością przekroju (płyta sprężona).

Wymagania

Pręt

Do modelowania jako pręt obowiązują następujące wymagania:

• Typ pręta Belka lub Żebro
• Typ przekroju Grubościenny I, Grubościenny II lub Z RSECTION (o ile "grubościenny" wg MES)
• Materiał Beton

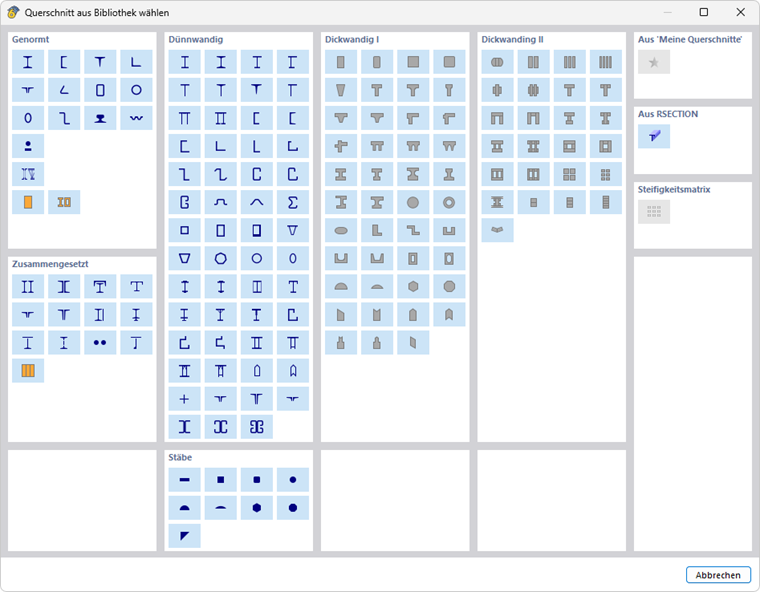

Typy przekrojów dla belki sprężonej

Powierzchnia

Do modelowania jako powierzchnia obowiązują następujące wymagania:

• Typ geometrii Płaszczyzna lub Rura
• Materiał Beton

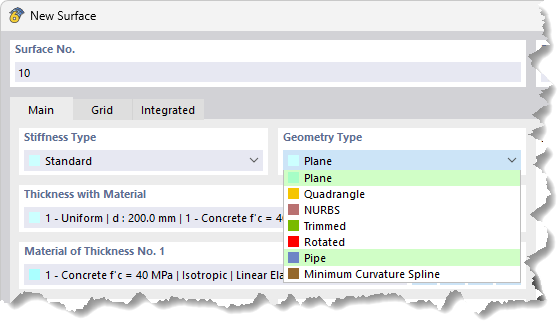

Typy geometrii dźwigarów sprężonych

Wprowadzanie

Podczas wprowadzania elementu sprężonego należy rozróżnić typy obiektów – pręt lub powierzchnię.

Pręt

Można modelować pręt o przekroju sprężonym w zwykły sposób:

1. Zdefiniuj linię pręta.
2. Przypisz linii pręt.
3. W oknie dialogowym 'Nowy pręt', w zakładce 'Podstawowe' określ typ pręta.
4. W zakładce 'Przekrój' zdefiniuj przekrój z materiałem.

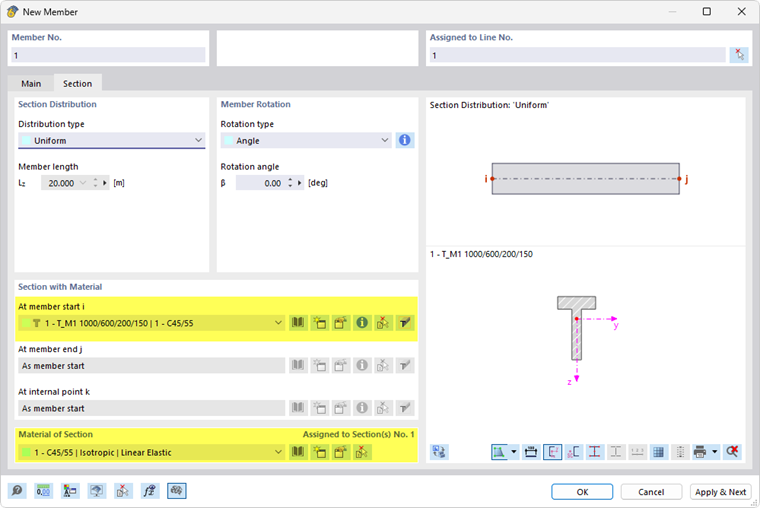

Querschnitt und Material definieren

Określ przekrój belki sprężonej, na przykład poprzez

• utworzenie nowego przekroju,
• w oknie dialogowym 'Nowy przekrój' przyciskiem wywołanie biblioteki,
• wybór serii przekrojów i
• podanie parametrów geometrycznych.

Określ materiał belki sprężonej. Również tutaj przycisk jest pomocny przy wyborze materiału w bibliotece.

Sekcja okna dialogowego 'Przekrój i materiał' jest opisana w rozdziale Querschnitt podręcznika RFEM.

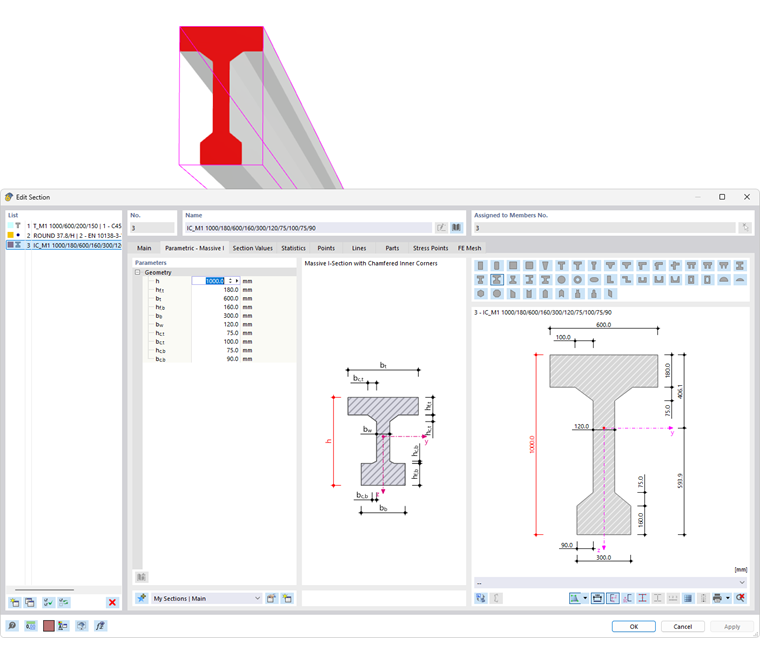

Parametrischer Spannbetonquerschnitt

Powierzchnia

Można modelować powierzchnię elementu sprężonego w zwykły sposób:

1. Zdefiniuj linie ograniczające powierzchni.
2. Wywołaj okno dialogowe Nowa powierzchnia ('Nowa powierzchnia → Płaszczyzna' lub 'Nowa powierzchnia → Rura').
3. Przypisz linie ograniczające.
4. Określ grubość z materiałem i materiał. Przyciskiem można wybrać klasę betonu w bibliotece.

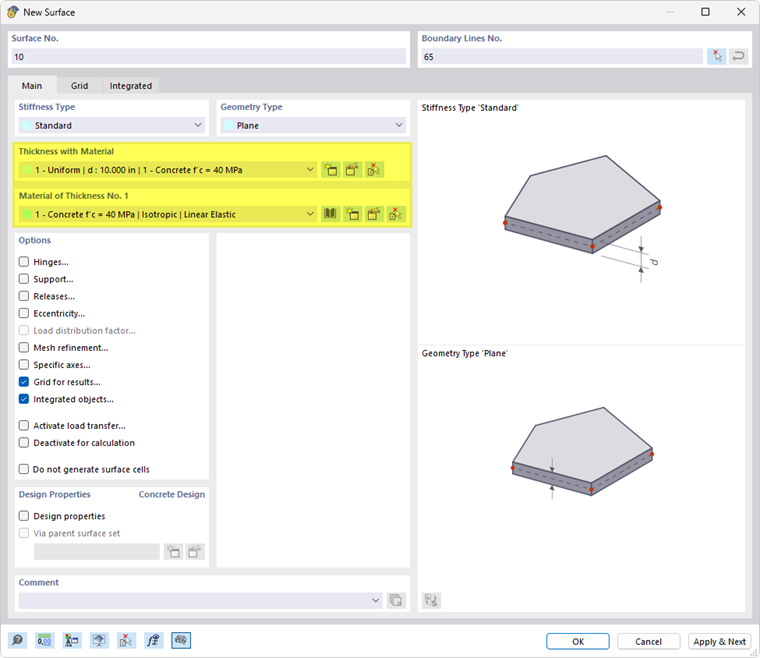

Definiowanie grubości i materiału

Sekcja okna dialogowego 'Grubość z materiałem' jest opisana w rozdziale Flächen podręcznika RFEM.
