Das Spannbetonelement bildet den Betonquerschnitt ab, in dem sich die Spannglieder befinden. Dies kann ein Stab mit dem Spannbetonquerschnitt (Spannbetonträger) oder eine Fläche mit der Querschnittsdicke (Spannbetondecke) sein.
Voraussetzungen
Stab
Für die Modellierung als Stab gelten folgende Voraussetzungen:
- Stabtyp Balken oder Rippe
- Querschnittstyp Dickwandig I, Dickwandig II oder Aus RSECTION (sofern "dickwandig" nach FEA)
- Material Beton
Fläche
Für die Modellierung als Fläche gelten folgende Voraussetzungen:
- Geometrietyp Ebene oder Rohr
- Material Beton
Eingabe
Bei der Eingabe des Spannbetonelements ist zwischen den Objekttypen – Stab oder Fläche – zu unterscheiden.
Stab
Sie können den Stab eines Spannbetonquerschnitts wie gewohnt modellieren:
- Definieren Sie die Linie des Stabes.
- Weisen Sie der Linie einen Stab zu.
- Legen Sie im Dialog 'Neuer Stab', Register 'Basis' den Stabtyp fest.

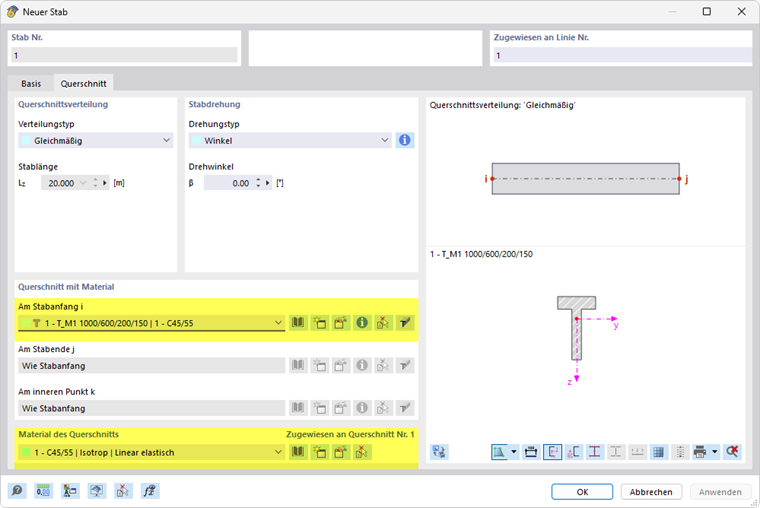

- Definieren Sie im Register 'Querschnitt' den Querschnitt mit Material.
Legen Sie den Querschnitt des Spannbetonträgers fest, beispielsweise indem Sie
- einen neuen Querschnitt anlegen,

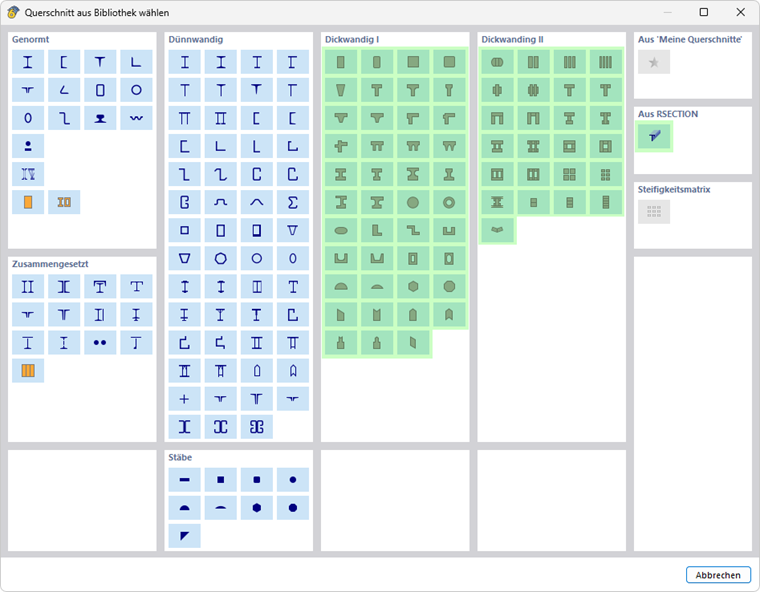

- im Dialog 'Neuer Querschnitt' mit der Schaltfläche
die Bibliothek aufrufen,
- die Querschnittsreihe auswählen und

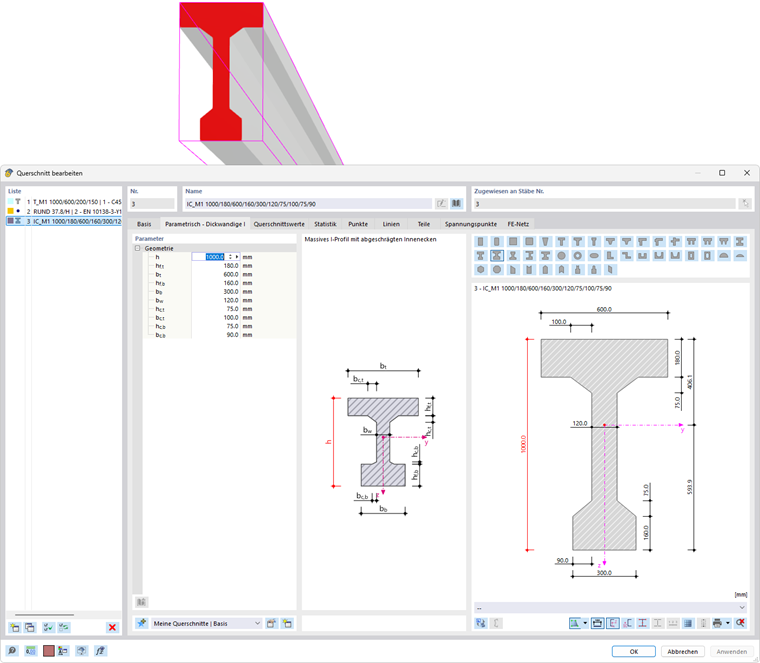

- die Geometrieparameter angeben.
Legen Sie das Material des Spannbetonträgers fest. Auch hier ist die Schaltfläche
hilfreich, um das Material in der Bibliothek auszuwählen.
Der Dialogabschnitt 'Querschnitt und Material' ist im Kapitel Querschnitt des RFEM-Handbuchs beschrieben.
Fläche
Sie können die Fläche eines Spannbetonelements wie gewohnt modellieren:
- Definieren Sie die Begrenzungslinien der Fläche.

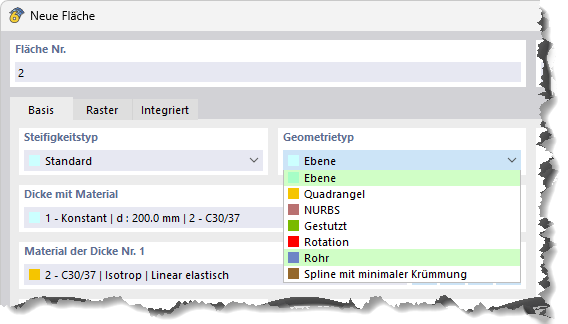

- Rufen Sie den Dialog Neue Fläche auf ('Neue Fläche → Ebene' oder 'Neue Fläche → Rohr').
- Weisen Sie die Begrenzungslinien zu.
- Legen Sie die Dicke mit Material und das Material fest. Mit der Schaltfläche
können Sie die Betongüte in der Bibliothek auswählen.
Der Dialogabschnitt 'Dicke mit Material' ist im Kapitel Flächen des RFEM-Handbuchs beschrieben.
