Předpjatý betonový prvek

Předpjatý betonový prvek zobrazuje průřez betonu, ve kterém se nacházejí předpínací kabely. Může se jednat o prut s předpjatým betonovým průřezem (předpjatý betonový nosník) nebo plochu s tloušťkou průřezu (předpjatá betonová deska).

Předpoklady

Prut

Pro modelování jako prut platí následující předpoklady:

• Typ prutu Nosník nebo Žebro
• Typ průřezu Tlustostěnný I, Tlustostěnný II nebo Z RSECTION (pokud je "tlustostěnný" dle FEA)
• Materiál Beton

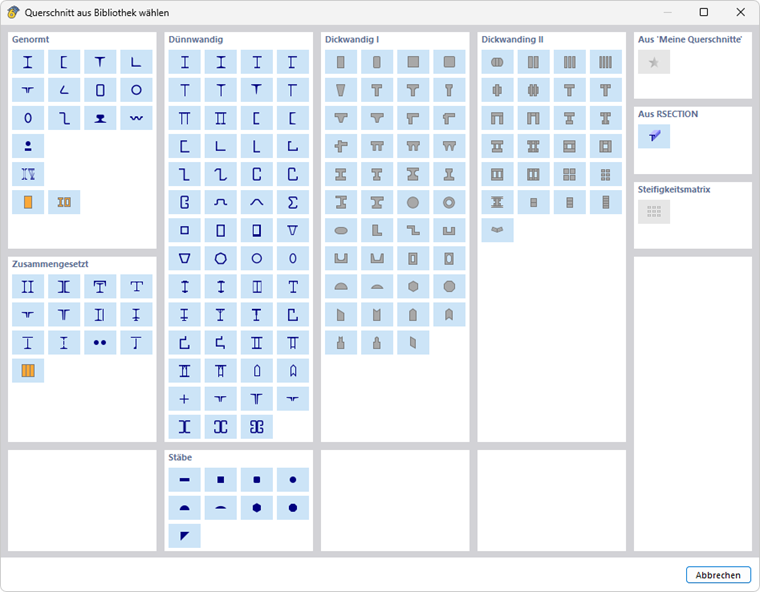

Typy průřezů předpjatých nosníků

Plocha

Pro modelování jako plocha platí následující předpoklady:

• Typ geometrie Rovina nebo Trubka
• Materiál Beton

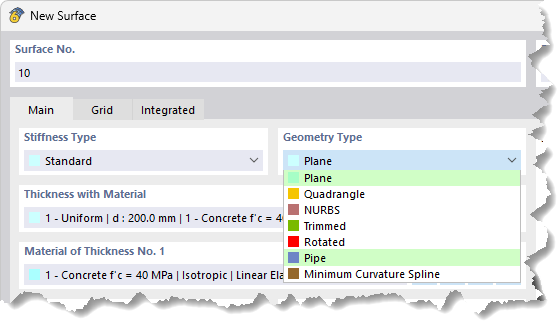

Typy geometrie pro předpjaté betonové nosníky

Vstup

Při vstupu předpjatého betonového prvku je třeba rozlišit mezi typy objektů – prut nebo plocha.

Prut

Prut s předpjatým betonovým průřezem můžete modelovat obvyklým způsobem:

1. Definujte čáru prutu.
2. Přiřaďte čáře prut.
3. V dialogu 'Nový prut', záložka 'Základní', nastavte typ prutu.
4. V záložce 'Průřez' definujte průřez s materiálem.

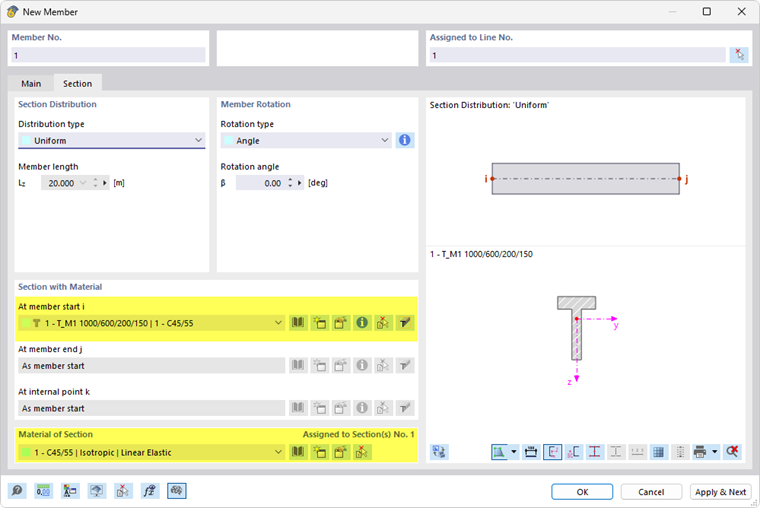

Definování průřezu a materiálu

Nastavte průřez předpjatého betonového nosníku, například tím, že

• vytvoříte nový průřez,
• v dialogu 'Nový průřez' pomocí tlačítka otevřete knihovnu,
• vyberete řadu průřezů a
• zadáte geometrické parametry.

Nastavte materiál předpjatého betonového nosníku. I zde je tlačítko užitečné pro výběr materiálu z knihovny.

Oddíl dialogu 'Průřez a materiál' je popsán v kapitole Průřez v příručce RFEM.

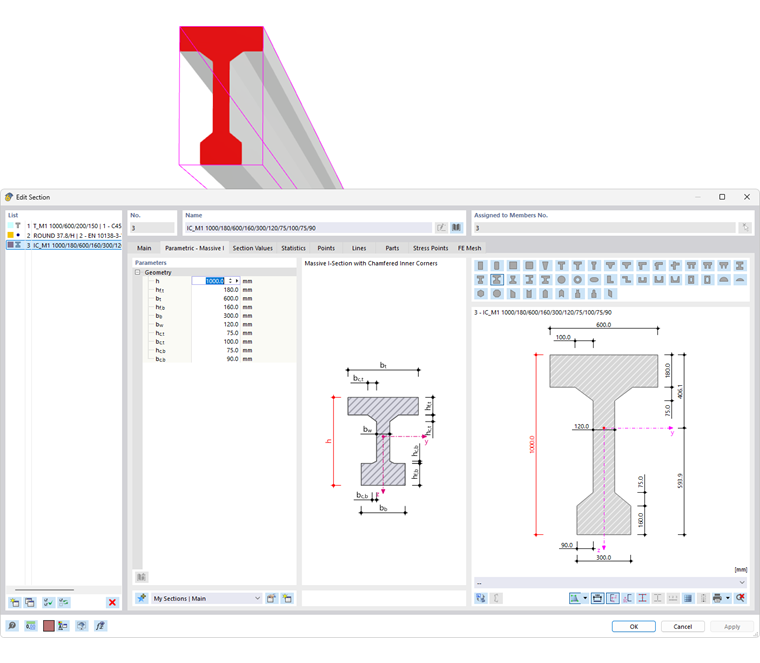

Parametrický průřez z předpjatého betonu

Plocha

Plochu předpjatého betonového prvku můžete modelovat obvyklým způsobem:

1. Definujte hranice plochy.
2. Otevřete dialog Nová plocha ('Nová plocha → Rovina' alebo 'Nová plocha → Trubka').
3. Přiřaďte hranice.
4. Nastavte tloušťku s materiálem a materiál. Pomocí tlačítka můžete vybrat kvalitu betonu z knihovny.

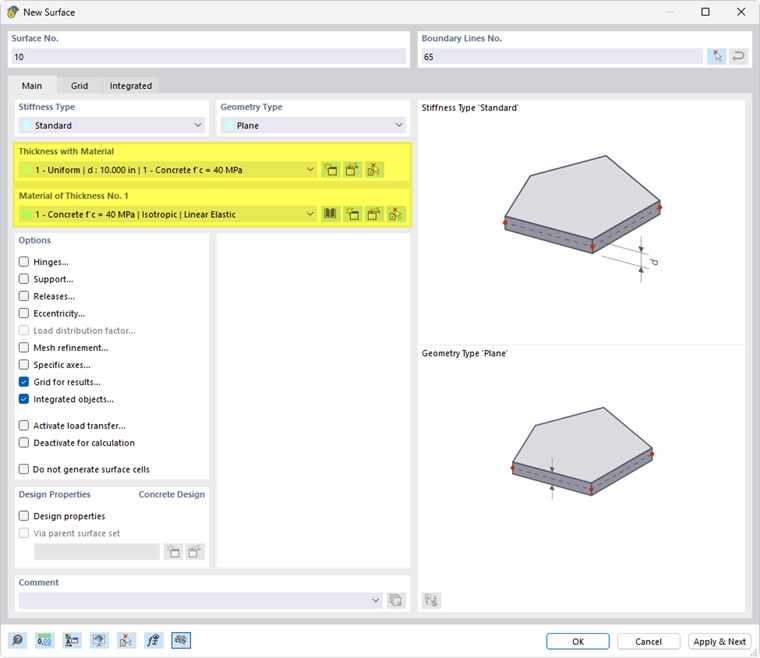

Definice tloušťky a materiálu

Oddíl dialogu 'Tloušťka s materiálem' je popsán v kapitole Plochy v příručce RFEM.
