Elemento de hormigón pretensado

El elemento de hormigón pretensado representa la sección transversal de hormigón en la que se encuentran los cables de pretensado. Esto puede ser una barra con la sección transversal del hormigón pretensado (viga pretensada) o una superficie con el espesor de la sección transversal (placa pretensada).

Requisitos

Barra

Para la modelación como una barra se aplican los siguientes requisitos:

• Tipo de barra Viga o Ala
• Tipo de sección transversal Grueso I, Grueso II o De RSECTION (siendo "grueso" según FEA)
• Material Hormigón

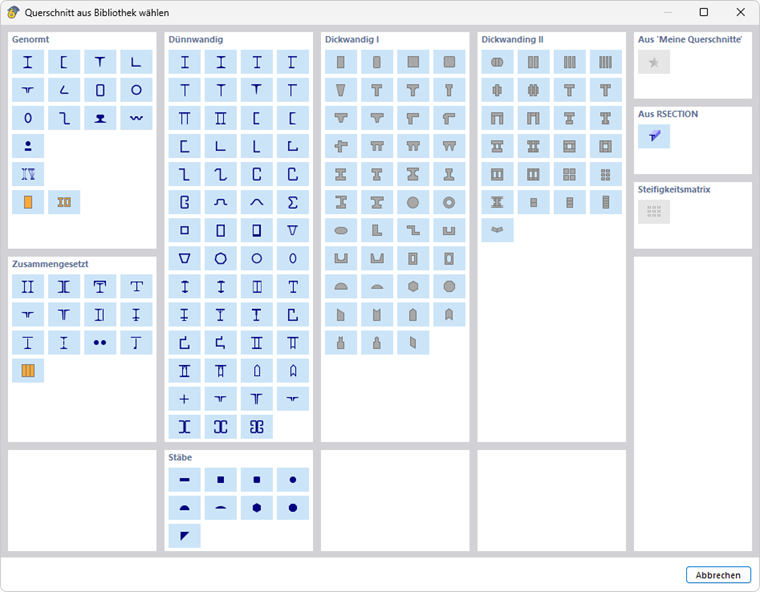

Tipos de secciones para vigas de hormigón pretensado

Superficie

Para la modelación como una superficie se aplican los siguientes requisitos:

• Tipo de geometría Plano o Tubo
• Material Hormigón

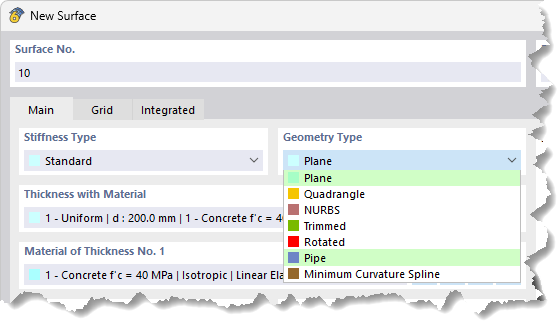

Tipos de geometría para vigas de hormigón pretensado

Entrada

Al ingresar el elemento de hormigón pretensado, se debe distinguir entre los tipos de objetos: barra o superficie.

Barra

Puede modelar la barra de una sección transversal de hormigón pretensado como de costumbre:

1. Defina la línea de la barra.
2. Asigne una barra a la línea.
3. Establezca el tipo de barra en el diálogo 'Nueva barra', pestaña 'Base'.
4. Defina la sección con material en la pestaña 'Sección transversal'.

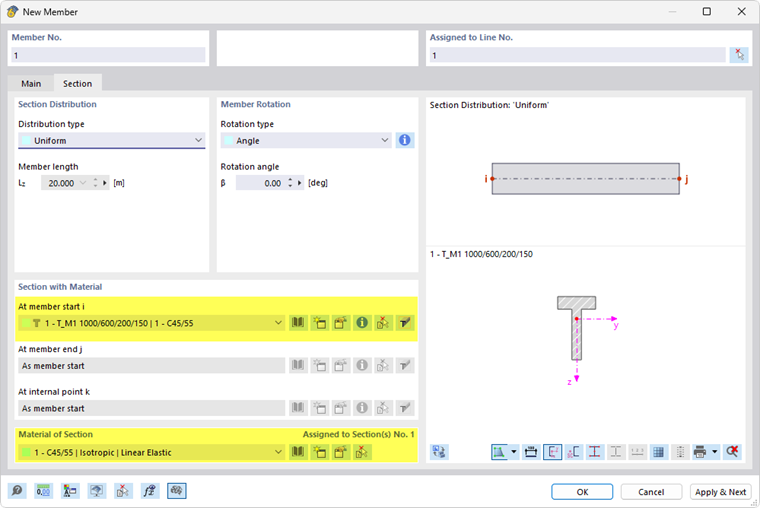

Querschnitt und Material definieren

Establezca la sección transversal de la viga pretensada, por ejemplo, creando una nueva sección transversal:

• Cree una nueva sección transversal,
• abra la biblioteca en el diálogo 'Nueva sección transversal' con el botón ,
• seleccione la serie de secciones transversales y
• indique los parámetros geométricos.

Defina el material de la viga pretensada. Aquí también el botón es útil para seleccionar el material de la biblioteca.

La sección del diálogo 'Sección y material' se describe en el capítulo Sección transversal del manual de RFEM.

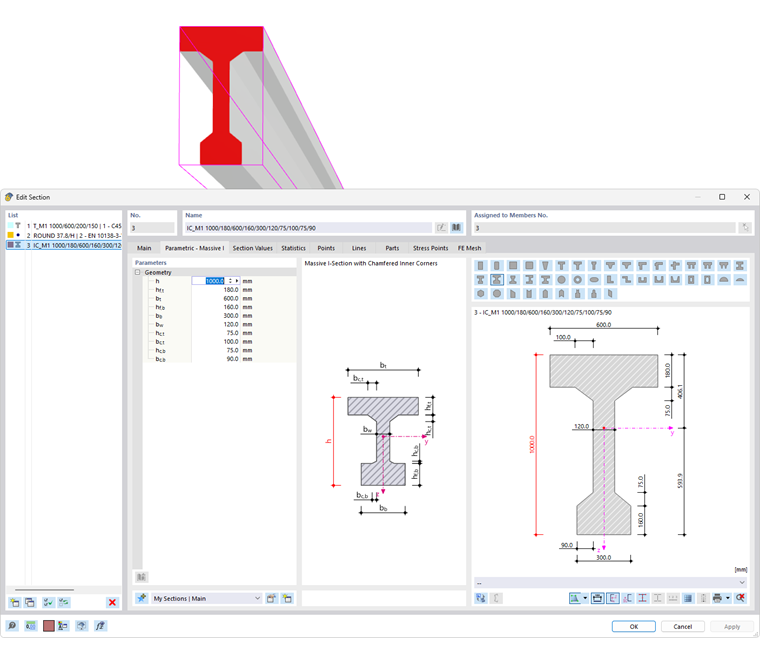

Parametrischer Spannbetonquerschnitt

Superficie

Puede modelar la superficie de un elemento de hormigón pretensado como de costumbre:

1. Defina las líneas de contorno de la superficie.
2. Abra el diálogo Nueva superficie ('Nueva superficie → Plano' o 'Nueva superficie → Tubo').
3. Asigne las líneas de contorno.
4. Establezca el espesor con material y el material. Con el botón puede seleccionar la calidad del hormigón de la biblioteca.

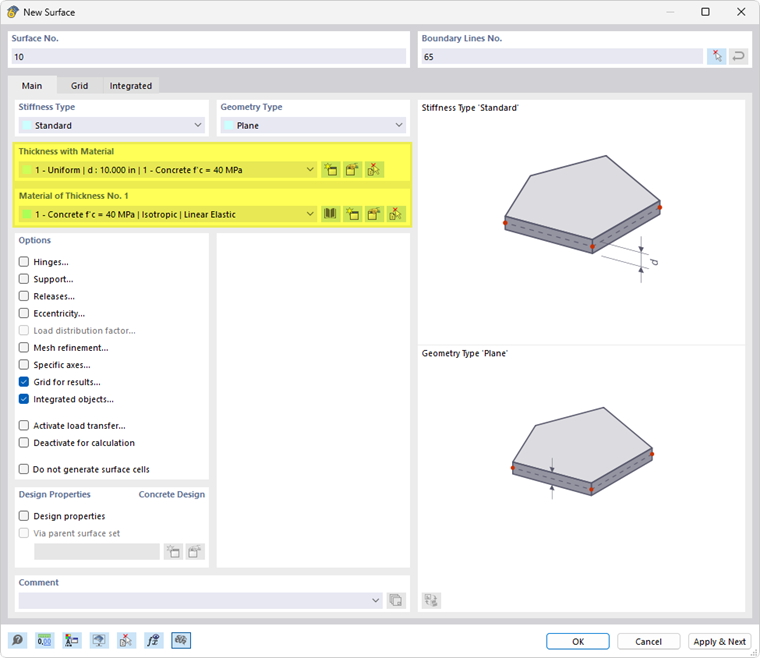

Definición del espesor y el material

La sección del diálogo 'Espesor con material' se describe en el capítulo Superficies del manual de RFEM.
