L’Élément en béton précontraint représente la section en béton dans laquelle se trouvent les torons. Il peut s’agir d’une barre avec la section en béton précontraint (poutre en béton précontraint) ou d’une surface avec l’épaisseur de section (dalle en béton précontraint).
Conditions préalables
Barre
Pour la modélisation en tant que barre, les conditions suivantes s’appliquent :
- Type de barre Poutre ou Nervure
- Type de section Paroi épaisse I, Paroi épaisse II ou Depuis RSECTION (si « paroi épaisse » selon la MEF)
- Matériau Béton
Surface
Pour la modélisation en tant que surface, les conditions suivantes s’appliquent :

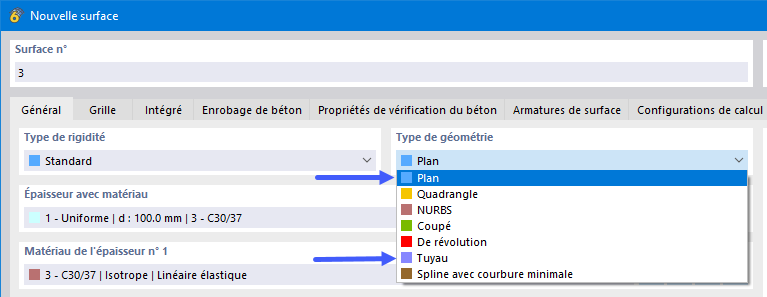

- Type de géométrie Plan ou Tuyau
- Matériau Béton
Saisie
Lors de la saisie de l’élément en béton précontraint, il faut distinguer les types d’objets – barre ou surface.
Barre
Vous pouvez modéliser la barre d’une section en béton précontraint comme d’habitude :
- Définissez la ligne de la barre.
- Attribuez une barre à la ligne.
- Dans la boîte de dialogue « Nouvelle barre », onglet « Base », définissez le type de barre.

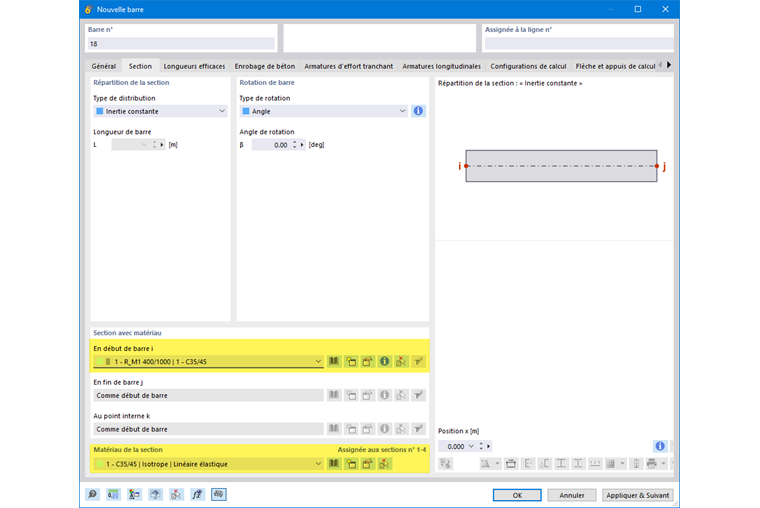

- Dans l’onglet « Section », définissez la section avec matériau.
Définissez la section de la poutre en béton précontraint, par exemple en
- créant une nouvelle section,

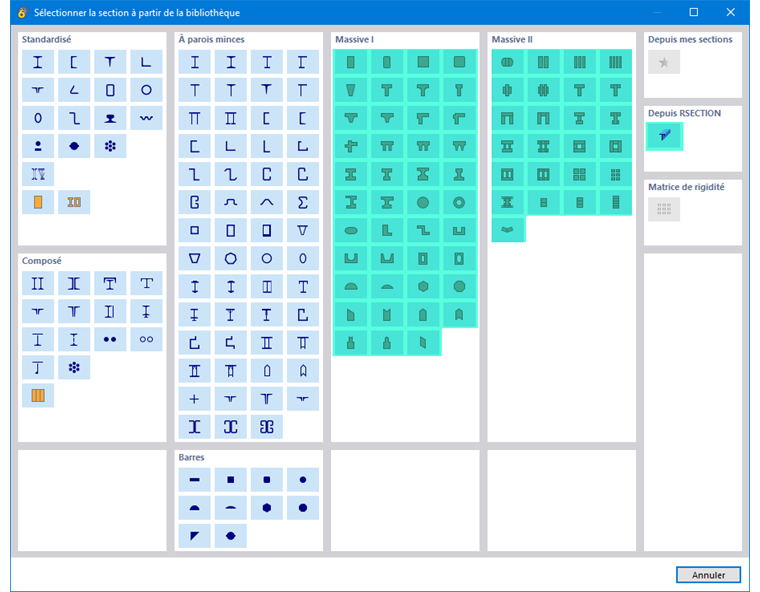

- en appelant la bibliothèque dans la boîte de dialogue « Nouvelle section » avec le bouton
, - en sélectionnant la série de sections et

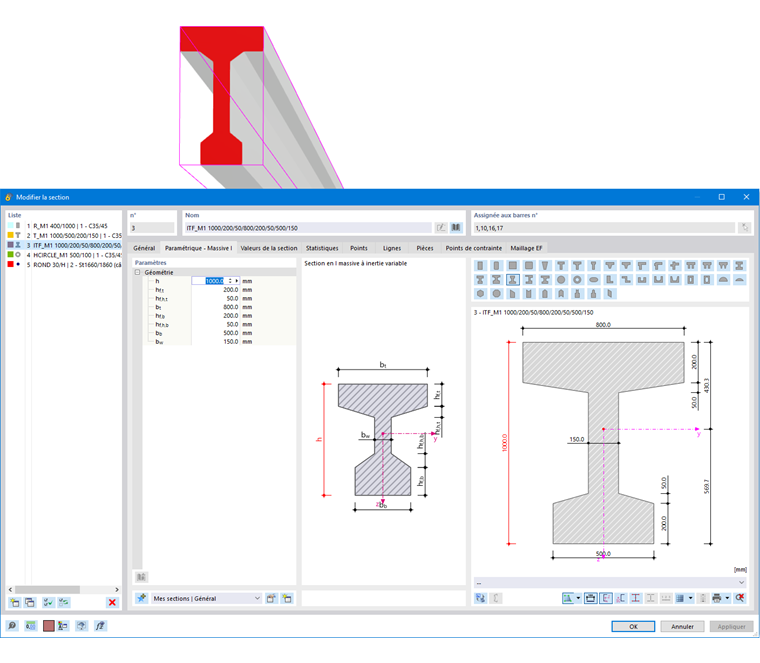

- en indiquant les paramètres géométriques.
Définissez le matériau de la poutre en béton précontraint. Ici aussi, le bouton
est utile pour sélectionner le matériau dans la bibliothèque.
La section de dialogue « Section et matériau » est décrite dans le chapitre Section du manuel de RFEM.
Surface
Vous pouvez modéliser la surface d’un élément en béton précontraint comme d’habitude :
- Définissez les lignes de contour de la surface.
- Ouvrez la boîte de dialogue Nouvelle surface (« Nouvelle surface → Plan » ou « Nouvelle surface → Tuyau »).
- Attribuez les lignes de contour.

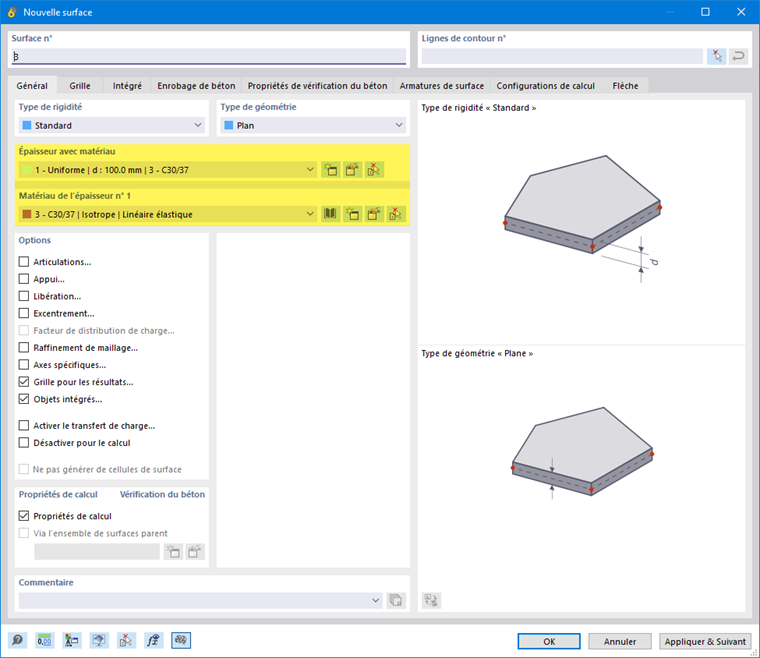

- Définissez l’épaisseur avec matériau et le matériau. Avec le bouton
, vous pouvez sélectionner le type de béton dans la bibliothèque.
La section de dialogue « Épaisseur avec matériau » est décrite dans le chapitre Surfaces du manuel de RFEM.
