Grafik und Tabellen

Die Ergebnisse der statischen Analyse werden grafisch am Modell dargestellt und numerisch in den Tabellen ausgegeben.

Grafik

Für die Auswertung der grafischen Ergebnisse von Stäben sind folgende Navigator-Kategorien relevant:

• Globale Verformungen
• Stäbe
• Lagerreaktionen

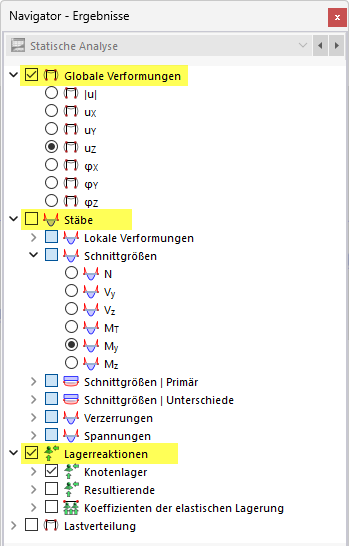

Ergebnisse im Navigator für Stäbe mit Spanngliedern auswählen

Bei Flächen mit Spanngliedern stehen für die Ergebnisauswertung zusätzliche Kategorien zur Verfügung:

• Flächen
• Lastverteilung
• Flächenergebnisanpassungen

Tabellen

Als Ergebnistabellen kommen folgende Unterkategorien der statischen Analyse infrage:

• Ergebnisse knotenweise
• Ergebnisse stabweise

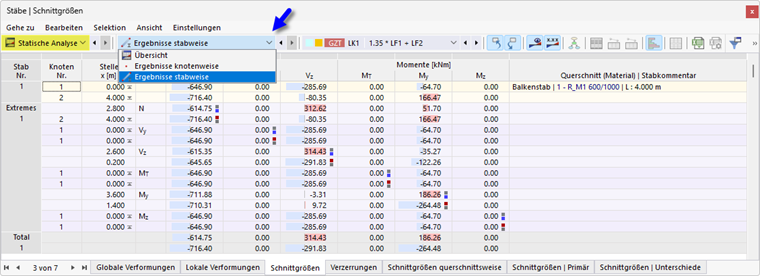

Ergebnisse von Stäben mit Spanngliedern auswählen

Bei Flächen mit Spanngliedern stehen zwei weitere Unterkategorien zur Verfügung:

• Ergebnisse flächenweise in Rasterpunkten
• Ergebnisse flächenweise in Netzknoten

Stabschnittgrößen

Bei der Berechnung von Stäben mit Spanngliedern werden sowohl die statisch bestimmten als auch die statisch unbestimmten Schnittgrößen bestimmt, die sich aus der Vorspannung ergeben (siehe Bild Statisch bestimmte und statisch unbestimmte innere Kräfte). Damit können Sie die Einflüsse der Vorspannung auf ein System vergleichen. Das folgende Bild zeigt die Ergebnisse eines Spannbetonträgers aus den ständigen Lasten ohne und mit Berücksichtigung der Vorspannung.

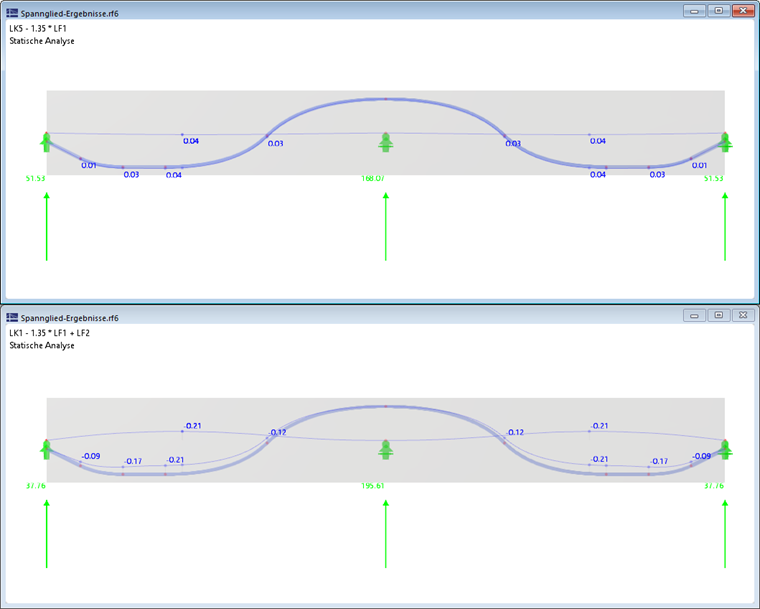

Verformungen und Lagerreaktionen eines Spannbetonträgers ohne Vorspannung (oben) und mit Vorspannung (unten)

Schnittgrößen | Primär

Bei Stäben mit Spanngliedern werden neben den "normalen" Schnittgrößen sogenannte primäre Schnittgrößen ausgegeben. Sie resultieren aus den axialen Vorspannkräften des Spannglieds, die für die Schnittgrößen N, V_y und V_z auf die Achsen des Spannbetonträgers projiziert werden. Die Momente M_y und M_z ergeben sich aus der Multiplikation der Vorspannkraft mit der Exzentrizität des Spannglieds, bezogen auf die Achse des Spannbetonträgers.

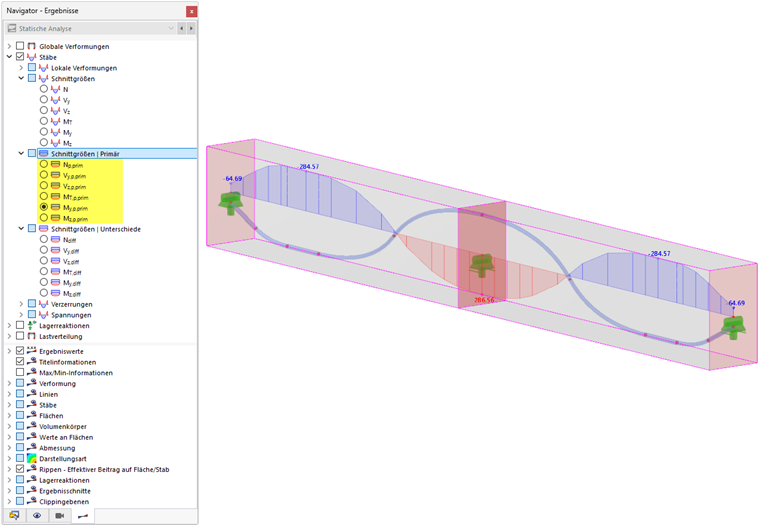

Primäre Momente My eines Spannbetonträgers infolge Vorspannkräfte des Spannglieds

Schnittgrößen | Unterschiede

Für die Auswertung können Sie auch die Unterschiede als Differenz von "normalen" Schnittgrößen und primären Schnittgrößen heranziehen. Sie sind in einer separaten Unterkategorie der Stabergebnisse verfügbar.

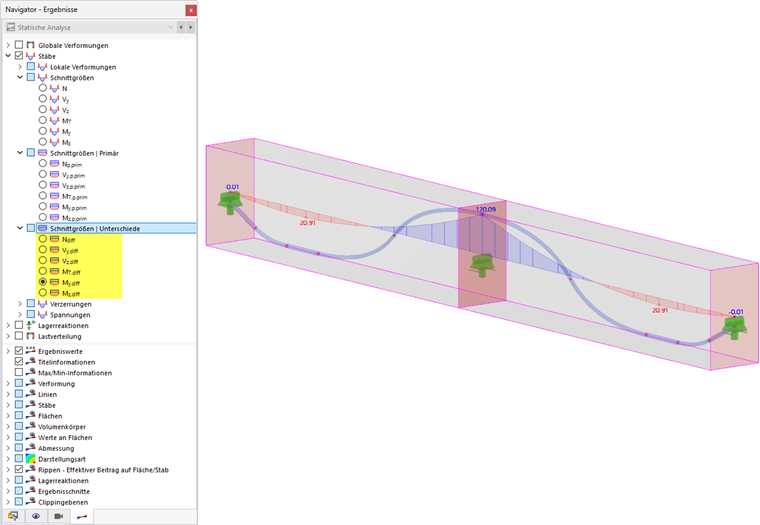

Unterschiede (Differenz) zwischen Momenten und primären Momenten

Der Dialog Ergebnisverläufe bietet eine gute Möglichkeit, die drei Ergebnisarten – "normale" Schnittgrößen, primäre Schnittgrößen, Unterschiede – zu vergleichen.

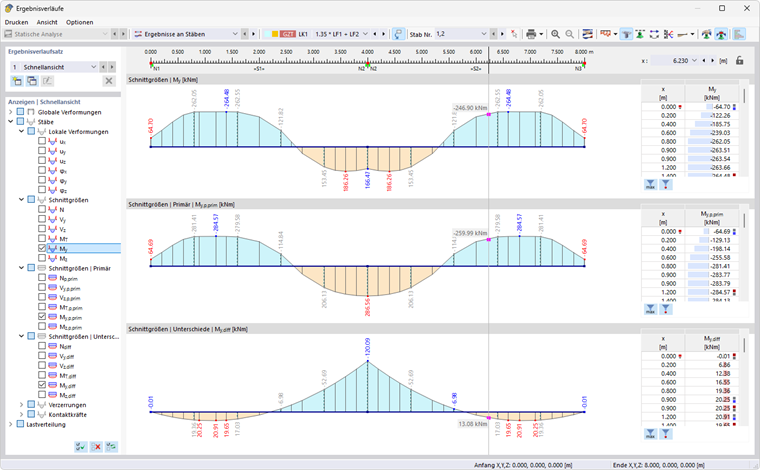

Ergebnisverläufe für Biegemomente, primäre Momente und Unterschiede (Differenz)
