Grafica e tavola

I risultati dell'analisi statica vengono rappresentati graficamente sul modello e forniti numericamente nelle tabelle.

Grafica

Per l'analisi dei risultati grafici di aste, sono rilevanti le seguenti categorie del navigatore:

• Deformazioni globali
• Aste
• Reazioni vincolari

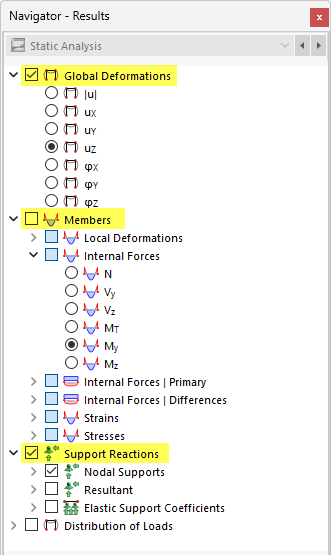

Selezione dei risultati nel Navigatore per aste con trefoli

Per superfici con cavi di precompressione, sono disponibili categorie aggiuntive per l'analisi dei risultati:

• Superfici
• Distribuzione dei carichi
• Adattamenti dei risultati sulle superfici

Tabelle

Come tabelle di risultato, sono appropriate le seguenti sottocategorie dell'analisi statica:

• Risultati per nodo
• Risultati per asta

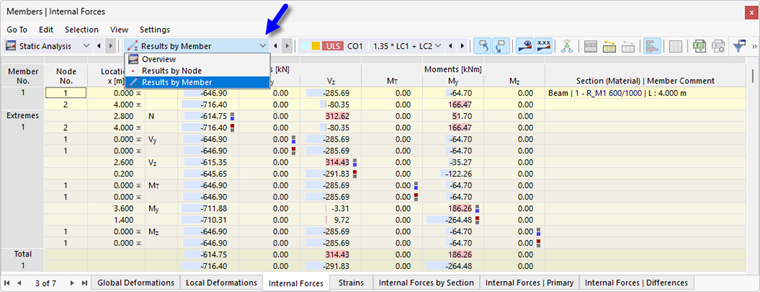

Selezione dei risultati delle aste con trefoli

Per superfici con cavi di precompressione, sono disponibili due ulteriori sottocategorie:

• Risultati per superficie nei punti di griglia
• Risultati per superficie nei nodi di rete

Dimensioni delle sezioni d'asta

Nel calcolo delle aste con cavi di precompressione vengono determinate sia le dimensioni delle sezioni staticamente determinate che quelle indeterminate, che risultano dalla precompressione (vedi immagine Forze interne staticamente determinate e staticamente indeterminate). Ciò consente di confrontare gli effetti della precompressione su un sistema. L'immagine seguente mostra i risultati di una trave in cemento armato precompresso dai carichi permanenti con e senza considerazione della precompressione.

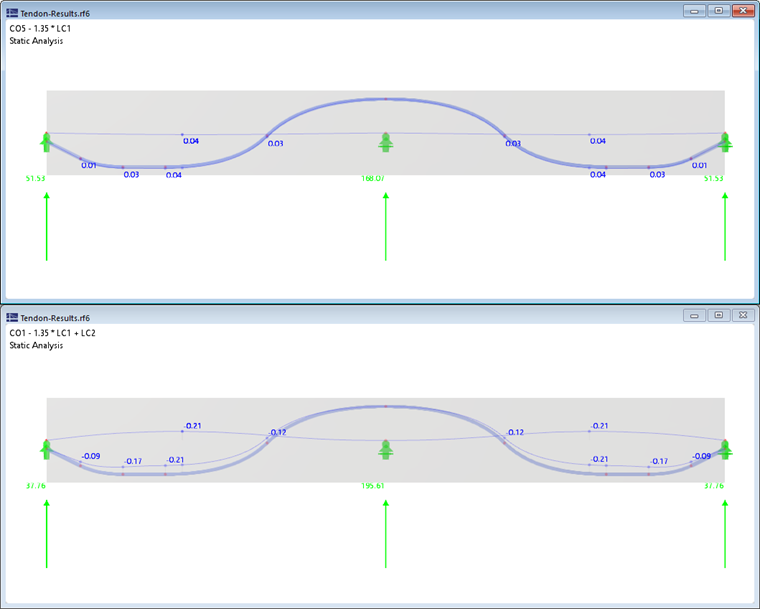

Spostamenti generalizzati e reazioni vincolari di una trave in calcestruzzo precompresso senza (in alto) e con precompressione (in basso)

Dimensioni sezionali | Primarie

Per le aste con cavi di precompressione, oltre alle dimensioni sezionali "normali", vengono fornite le dimensioni sezionali primarie. Esse risultano dalle forze di precompressione assiali del cavo, proiettate sugli assi della trave in cemento precompresso per le dimensioni sezionali N, V_y e V_z. I momenti M_y e M_z derivano dalla moltiplicazione della forza di precompressione con l'eccentricità del cavo, rispetto all'asse della trave in cemento precompresso.

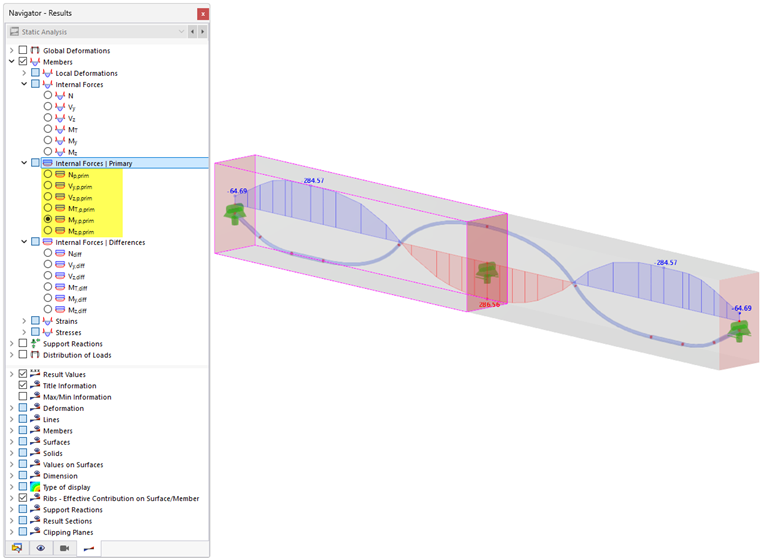

Momenti primari My di una trave in calcestruzzo precompresso dovuti alle forze di pretensione dei trefoli

Dimensioni sezionali | Differenze

Per l'analisi è possibile anche considerare le differenze come differenza tra le dimensioni sezionali "normali" e primarie. Sono disponibili in una sottocategoria separata dei risultati delle aste.

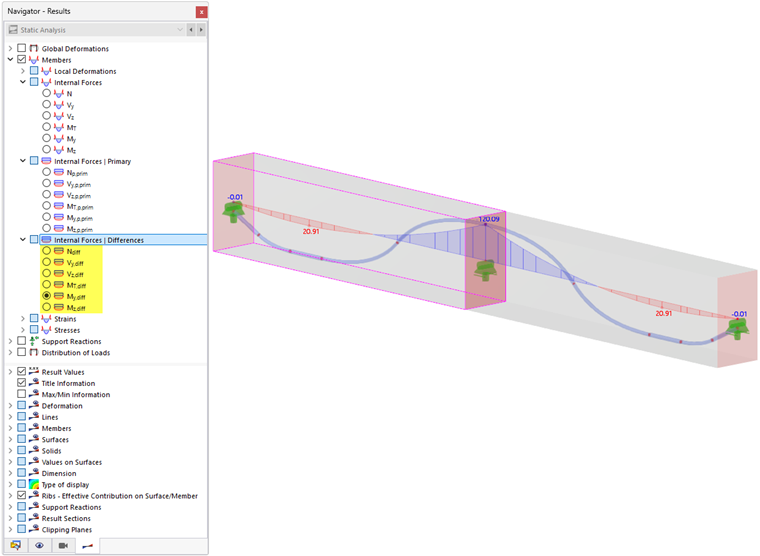

Differenze tra i momenti e i momenti primari

La finestra di dialogo Risultati andamento offre un'ottima opportunità per confrontare i tre tipi di risultati – dimensioni sezionali "normali", dimensioni sezionali primarie, differenze.

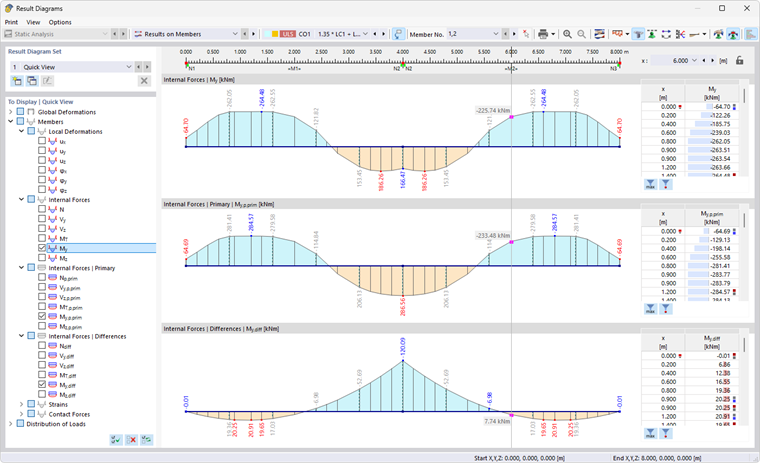

Risultati diagramma per momenti flettenti, momenti primari e differenza
