Los resultados del análisis estático se presentan gráficamente en el modelo y numéricamente en las tablas.
Gráfica

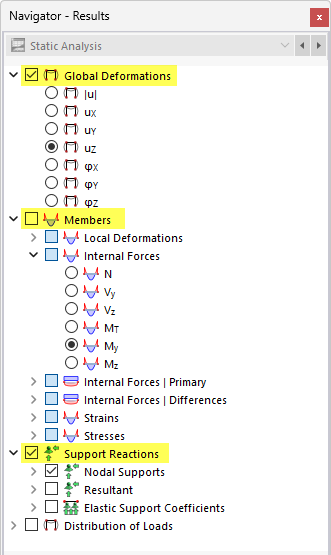

Para la evaluación de los resultados gráficos de las barras, son relevantes las siguientes categorías del navegador:
- Deformaciones globales
- Barras
- Reacciones de apoyo
Para superficies con tendones, están disponibles categorías adicionales para la evaluación de resultados:
- Superficies
- Distribución de carga
- Adaptaciones de resultados de superficies

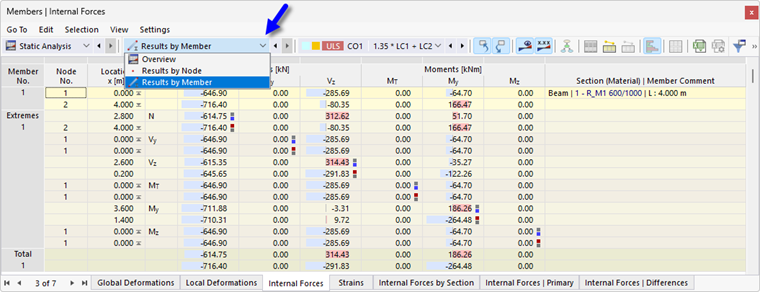

Tablas
Para las tablas de resultados, son relevantes las siguientes subcategorías del análisis estático:
- Resultados por nodo
- Resultados por barra
Para superficies con tendones, están disponibles dos subcategorías adicionales:
- Resultados por superficie en puntos de rejilla
- Resultados por superficie en nodos de malla
Fuerzas internas de barra

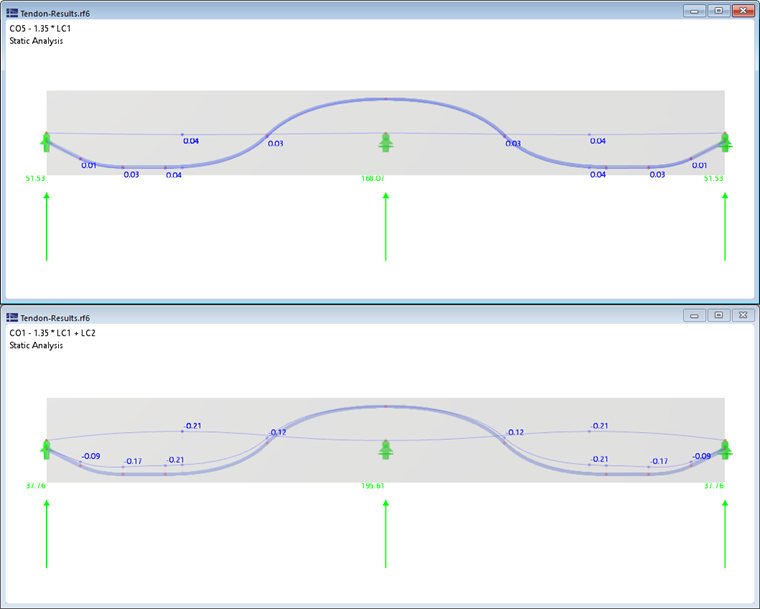

En el cálculo de barras con tendones, se determinan tanto las fuerzas internas determinadas estáticamente como las indeterminadas, que resultan de la pretensión (ver imagen Fuerzas internas determinadas e indeterminadas estáticamente). Esto le permite comparar los efectos de la pretensión en un sistema. La siguiente imagen muestra los resultados de una viga de concreto pretensado a partir de las cargas permanentes sin y con la consideración de la pretensión.
Fuerzas internas | Primarias

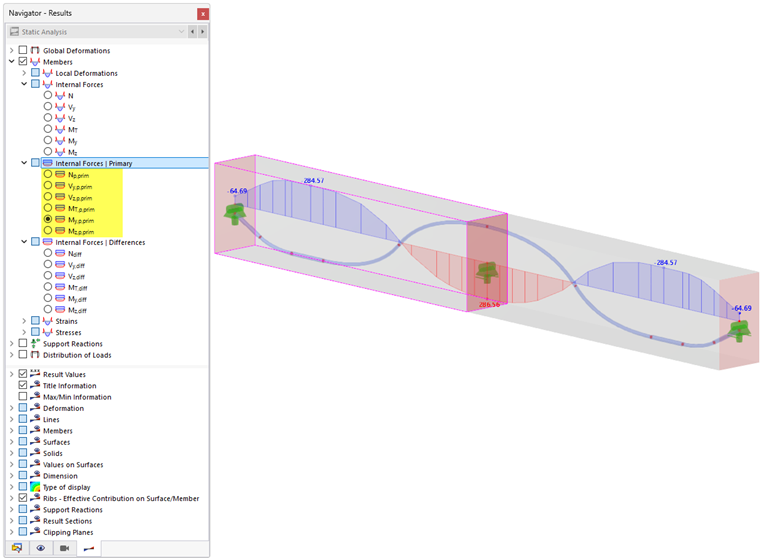

En barras con tendones, además de las fuerzas internas "normales", se presentan las llamadas fuerzas internas primarias. Resultan de las fuerzas axiales de pretensión del tendón, proyectadas sobre los ejes de la viga de concreto pretensado para las fuerzas internas N, Vy y Vz. Los momentos My y Mz resultan de la multiplicación de la fuerza de pretensión con la excentricidad del tendón, en referencia al eje de la viga de concreto pretensado.
Fuerzas internas | Diferencias

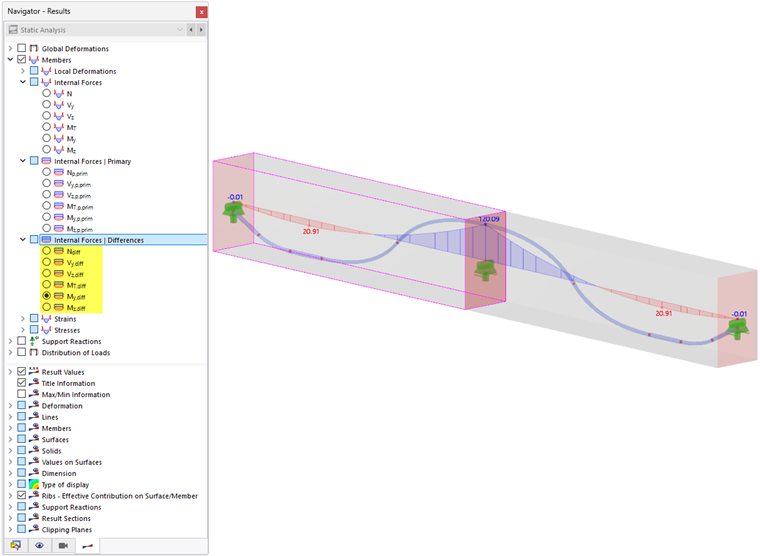

Para la evaluación, también se pueden considerar las diferencias como la diferencia entre fuerzas internas "normales" y primarias. Están disponibles en una subcategoría separada de los resultados de barra.

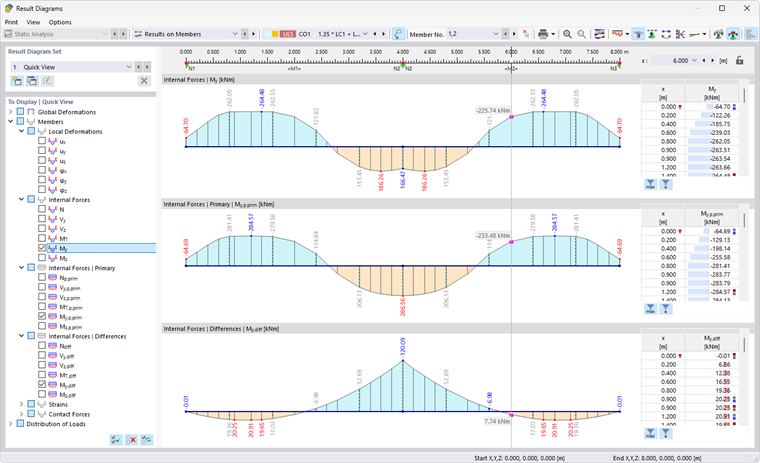

El diálogo Recorridos de resultados ofrece una buena oportunidad para comparar los tres tipos de resultados: fuerzas internas "normales", fuerzas internas primarias, diferencias.
