Wyniki analizy statycznej są przedstawiane graficznie na modelu oraz numerycznie w tabelach.
Grafika

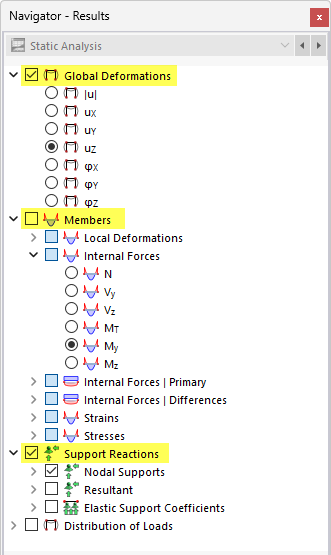

W celu oceny graficznych wyników dla prętów istotne są następujące kategorie w nawigatorze:
- Odkształcenia globalne
- Pręty
- Reakcje podporowe
Dla powierzchni ze zbrojeniem sprężającym dostępne są dodatkowe kategorie do oceny wyników:
- Powierzchnie
- Rozkład obciążeń
- Dopasowania wyników powierzchni
Tabele

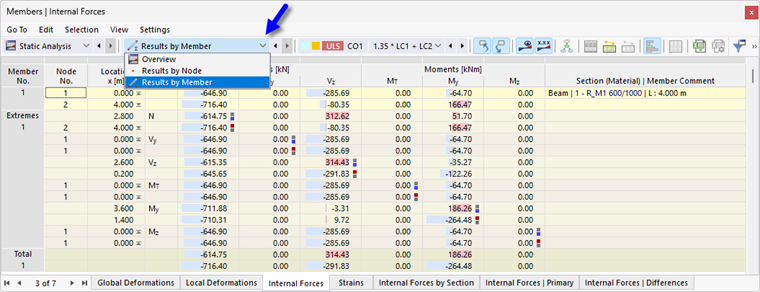

Jako tabele wyników można użyć następujących podkategorii analizy statycznej:
- Wyniki według węzłów
- Wyniki według prętów
Dla powierzchni ze zbrojeniem sprężającym dostępne są dwie dalsze podkategorie:
- Wyniki według powierzchni w punktach siatki
- Wyniki według powierzchni w węzłach siatki
Siły przekrojowe prętów

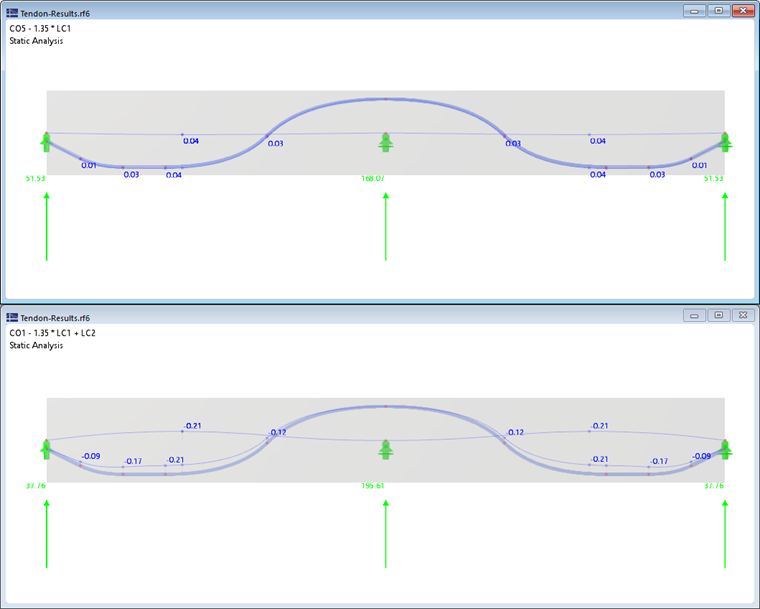

Podczas obliczeń prętów ze zbrojeniem sprężającym określane są zarówno siły przekrojowe statycznie wyznaczalne, jak i statycznie niewyznaczalne, wynikające z naprężenia wstępnego (patrz obraz Siły wewnętrzne statycznie wyznaczalne i statycznie niewyznaczalne). Dzięki temu można porównać wpływy naprężenia wstępnego na system. Następujący obraz pokazuje wyniki belek betonowych sprężonych z obciążeń stałych bez i z uwzględnieniem naprężenia wstępnego.

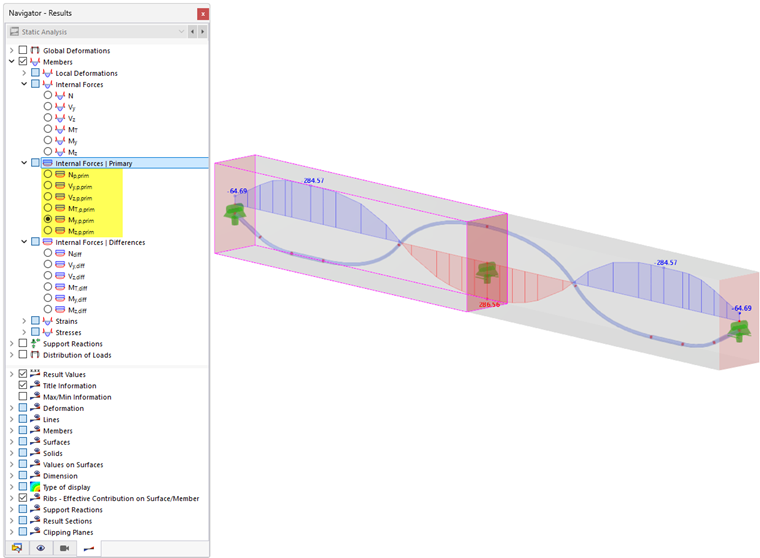

Siły przekrojowe | Pierwotne
Dla prętów ze zbrojeniem sprężającym oprócz „normalnych” sił przekrojowych są wyznaczane tak zwane siły pierwotne. Powstają one z osiowych sił sprężających w zbrojeniu, które są projektowane dla sił przekrojowych N, Vy i Vz na osie pręta betonowego sprężonego. Momenty My i Mz wynikają z mnożenia siły sprężającej przez ekscentryczność zbrojenia sprężającego względem osi pręta betonowego sprężonego.

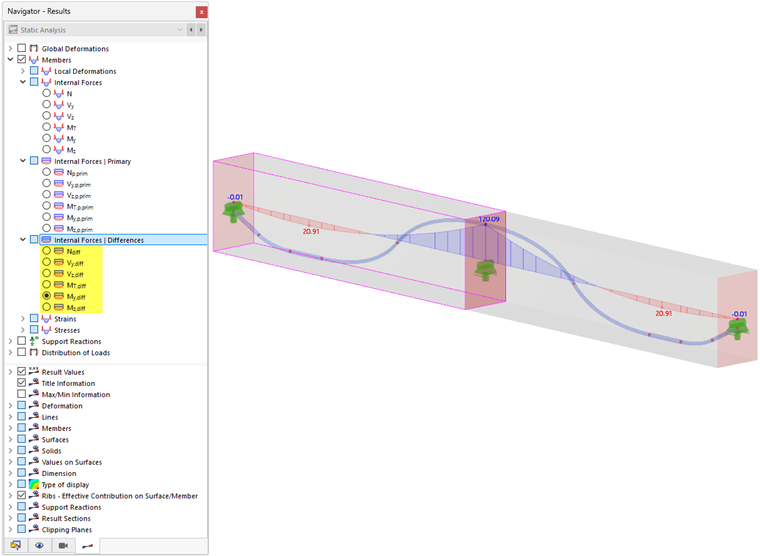

Siły przekrojowe | Różnice
Do analizy można również wykorzystać różnice jako różnicę między „normalnymi” siłami przekrojowymi a pierwotnymi siłami przekrojowymi. Są one dostępne w osobnej podkategorii wyników prętów.

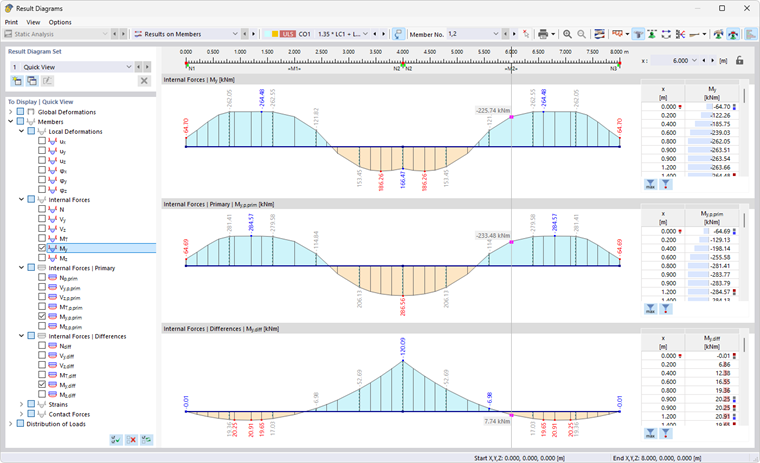

Dialog Przeglądy wyników oferuje dobrą możliwość porównania trzech rodzajów wyników – „normalnych” sił przekrojowych, pierwotnych sił przekrojowych, różnic.
