Výsledky statické analýzy jsou znázorněny graficky na modelu a numericky zobrazeny v tabulkách.
Grafika

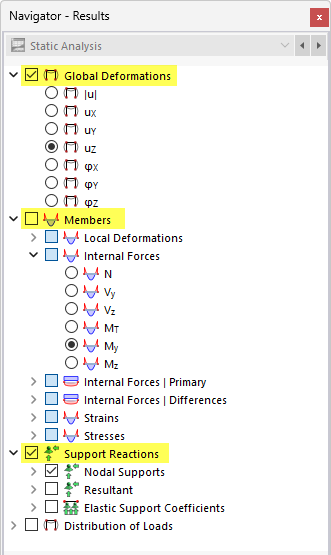

Pro vyhodnocení grafických výsledků prutů jsou relevantní následující kategorie v navigátoru:
- Globální přetvoření
- Pruty
- Reakce na podporách
Pro plochy s předpínacími kabely jsou k dispozici pro vyhodnocení výsledků další kategorie:
- Plochy
- Rozdělení zatížení
- Úpravy plošných výsledků
Tabulky

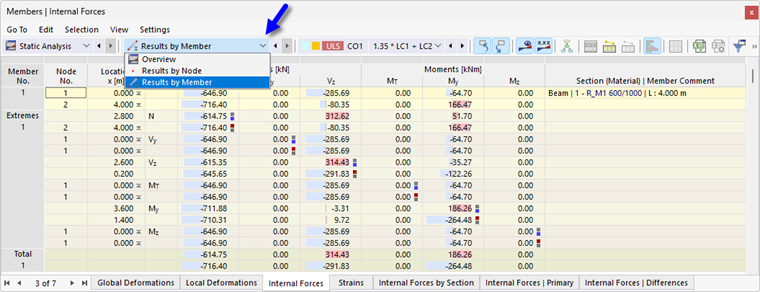

Jako výsledkové tabulky přicházejí v úvahu následující podkategorie statické analýzy:
- Výsledky podle uzlů
- Výsledky podle prutů
U ploch s předpínacími kabely jsou k dispozici dvě další podkategorie:
- Výsledky plošně v rasterových bodech
- Výsledky plošně v síťových uzlech
Vnitřní síly prutů

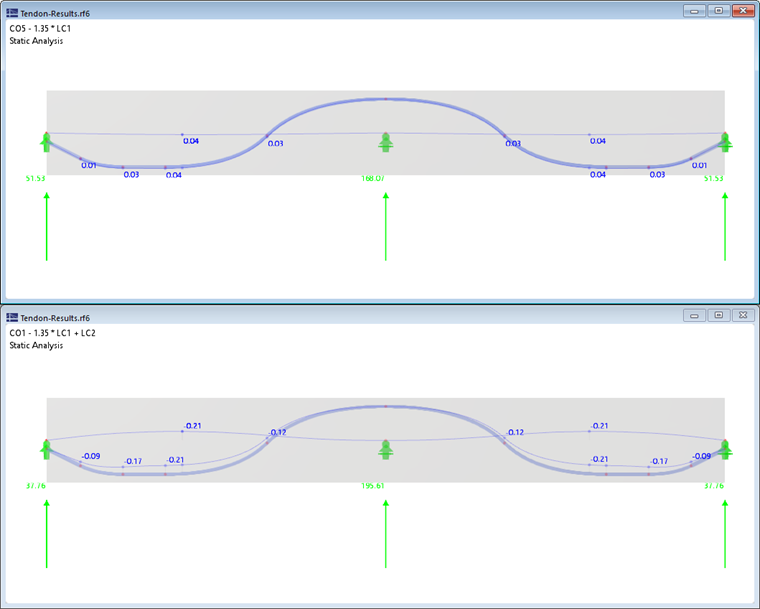

Při výpočtu prutů s předpínacími kabely jsou určovány jak staticky určité, tak i staticky neurčité vnitřní síly, které vyplývají z předpětí (viz obrázek Statically determined and statically indeterminate internal forces). Tímto způsobem můžete porovnat vlivy předpětí na systém. Následující obrázek ukazuje výsledky předpjatého betonového nosníku z trvalých zatížení bez a s uvažováním předpětí.
Vnitřní síly | Primární
U prutů s předpínacími kabely jsou kromě "běžných" vnitřních sil vyhodnocovány takzvané primární vnitřní síly. Ty jsou výsledkem axiálních předpínacích sil předpínacího kabelu, které jsou promítány na osy předpjatého betonového nosníku pro vnitřní síly N, Vy a Vz. Momenty My a Mz jsou určeny násobením předpínací síly s excentricitou předpínacího kabelu, vztahující se k ose předpjatého betonového nosníku.

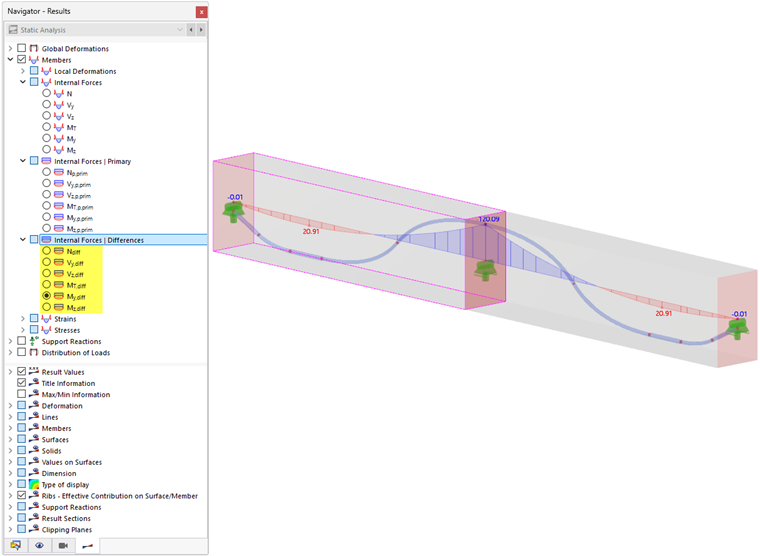

Vnitřní síly | Rozdíly
Pro vyhodnocení můžete použít také rozdíly jako rozdíl mezi "běžnými" vnitřními silami a primárními vnitřními silami. Jsou dostupné v samostatné podkategorii výsledků prutů.

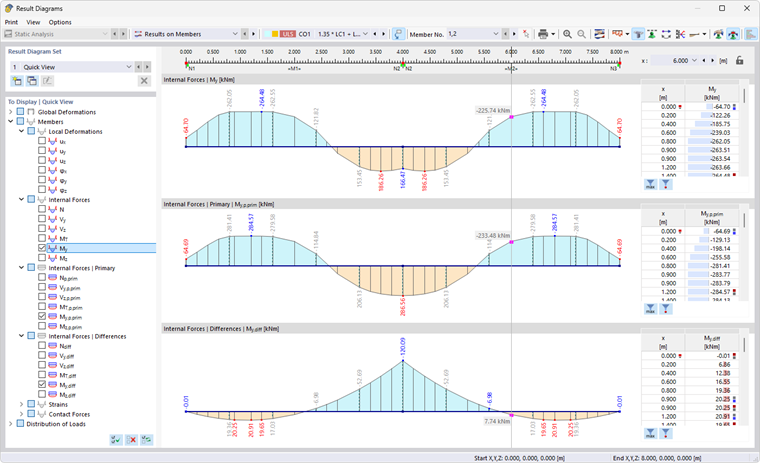

Dialog Výsledkové průběhy poskytuje dobrou možnost porovnat tři typy výsledků – "běžné" vnitřní síly, primární vnitřní síly, rozdíly.
