Les résultats de l’analyse statique sont représentés graphiquement sur le modèle et numériquement dans les tableaux.
Graphique

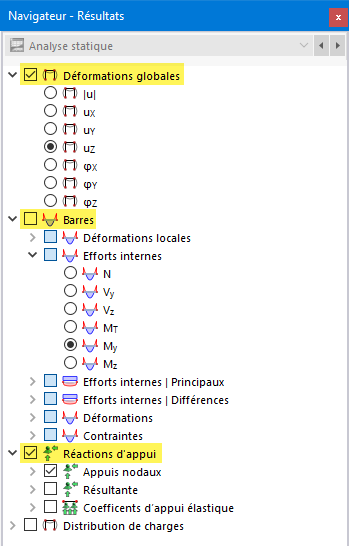

Les catégories de navigateur suivantes sont pertinentes pour l’évaluation des résultats graphiques des barres :
- Déformations globales
- Barres
- Réactions d’appui
Pour les surfaces avec torons, des catégories supplémentaires sont disponibles pour l’évaluation des résultats :
- Surfaces
- Distribution de charges
- Ajustements des résultats de surface
Tableaux

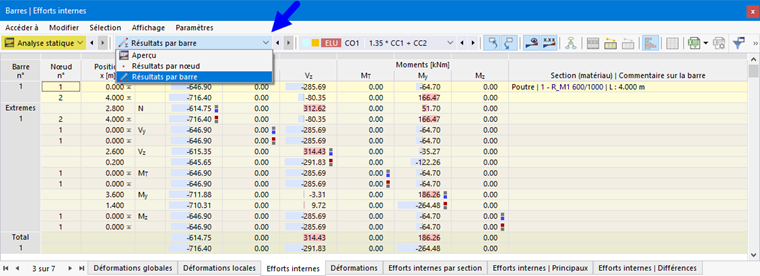

Les sous-catégories suivantes de l’analyse statique sont pertinentes pour les tableaux de résultats :
- Résultats par nœud
- Résultats par barre
Pour les surfaces avec torons, deux sous-catégories supplémentaires sont disponibles :
- Résultats par surface aux points de grille
- Résultats par surface aux nœuds de maillage
Efforts internes des barres

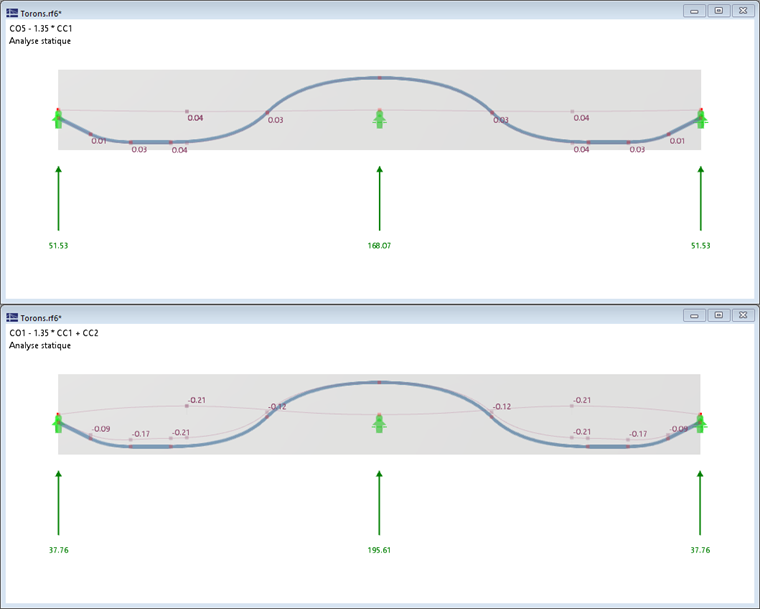

Lors du calcul des barres avec torons, les efforts internes statiquement déterminés et indéterminés, résultant de la précontrainte, sont déterminées (voir l’image Efforts internes statiquement déterminées et indéterminées). Cela vous permet de comparer les influences de la précontrainte sur un système. L’image suivante montre les résultats d’une poutre en béton précontraint sous les charges permanentes avec et sans prise en compte de la précontrainte.

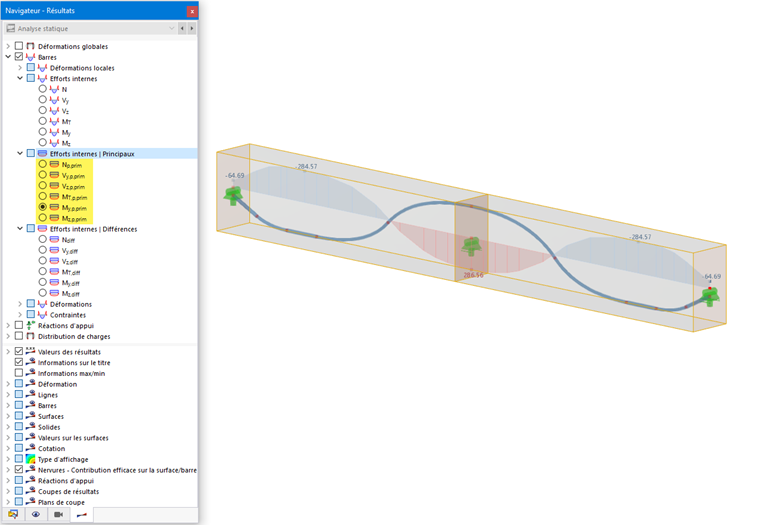

Efforts internes | Principaux
Pour les barres avec torons, en plus des efforts internes « classiques », les efforts internes dits principaux sont affichées. Elles résultent des forces axiales de précontrainte du câble, projetées sur les axes de la poutre en béton précontraint pour les efforts internes N, Vy et Vz. Les moments My et Mz résultent de la multiplication de la force de précontrainte par l’excentrement du toron, par rapport à l’axe de la poutre en béton précontraint.

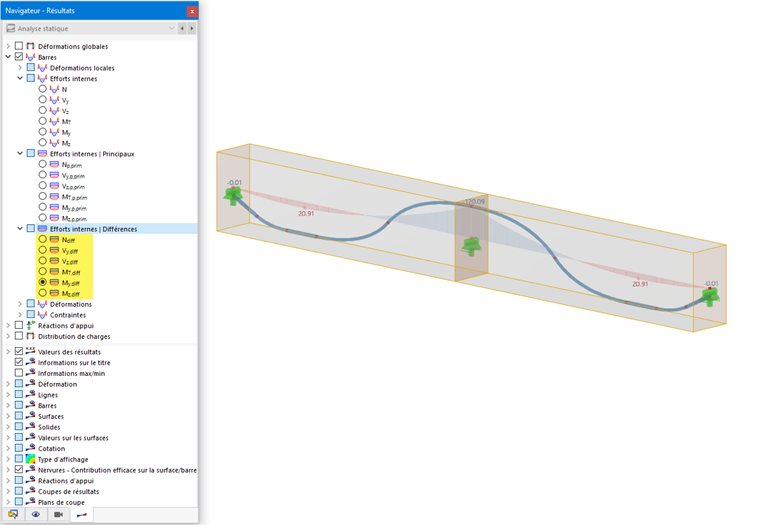

Efforts internes | Différences
Pour l’évaluation, vous pouvez également considérer les différences comme la différence entre les efforts internes « classiques » et les efforts internes principaux. Elles sont disponibles dans une sous-catégorie distincte des résultats de barre.

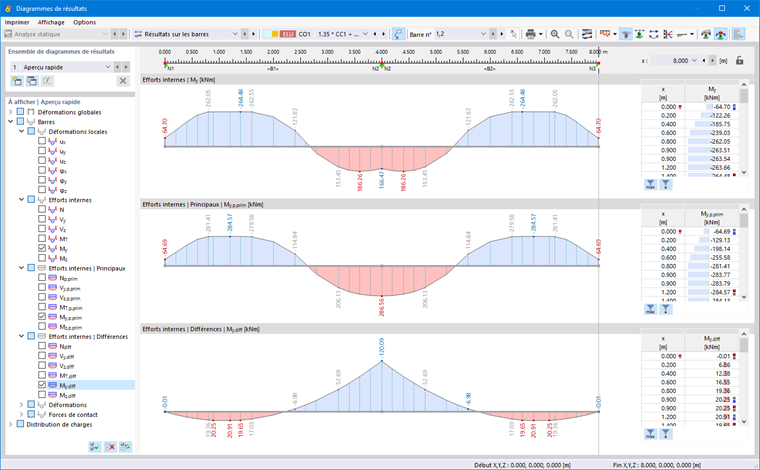

La boite de dialogue Diagrammes de résultats permet de comparer les trois types de résultats, efforts internes « classiques », efforts internes principaux et différences.
