Konfiguracje prętów

W oknie dialogowym Konfiguracja prętów można zarządzać podstawowymi ustawieniami dla analizy naprężeniowo-odkształceniowej prętów i zbiorów prętów. Koncepcja okna dialogowego Konfiguracje jest opisana w rozdziale Analiza naprężeniowo-odkształceniowa . Wyjaśniono w nim również, w jaki sposób można przydzielić obiekty.

Naprężenie

W zakładce Naprężenia można wybrać naprężenia , które mają zostać obliczone, oraz określić typ naprężenia granicznego.

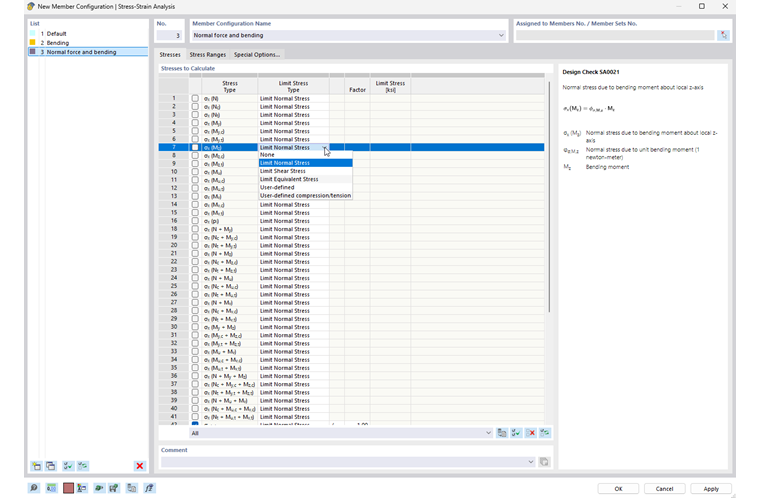

Okno dialogowe "Konfiguracja pręta": Określanie naprężeń do obliczenia

Aby zwiększyć lub zmniejszyć naprężenie graniczne dla danego typu naprężenia, można je odpowiednio przeskalować w kolumnie 'Współczynnik'. W przypadku wybrania opcji '/' naprężenie jest podzielone przez współczynnik pomnożony przez '*'.

Aby użyć naprężenia zdefiniowanego przez użytkownika jako odniesienia zamiast naprężenia granicznego zapisanego we właściwościach materiału, należy wybrać z listy typ naprężenia granicznego 'Użytkownik'. Tym samym pole w kolumnie 'Naprężenie graniczne' staje się dostępne.

Za pomocą granicznego typu naprężenia 'Zdefiniowanego przez użytkownika ściskania/rozciągania', można określić zależne od znaku naprężenia graniczne dla określonych składowych naprężenia.

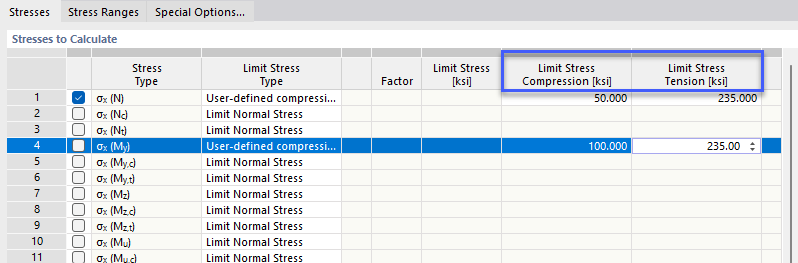

Definiowanie naprężeń granicznych zdefiniowanych przez użytkownika dla ściskania i rozciągania

Zakresy naprężeń

W zakładce Zakresy naprężeń można wybrać typy naprężeń, dla których mają zostać obliczone zakresy, oraz czy w tym przypadku mają być uwzględniane naprężenia graniczne.

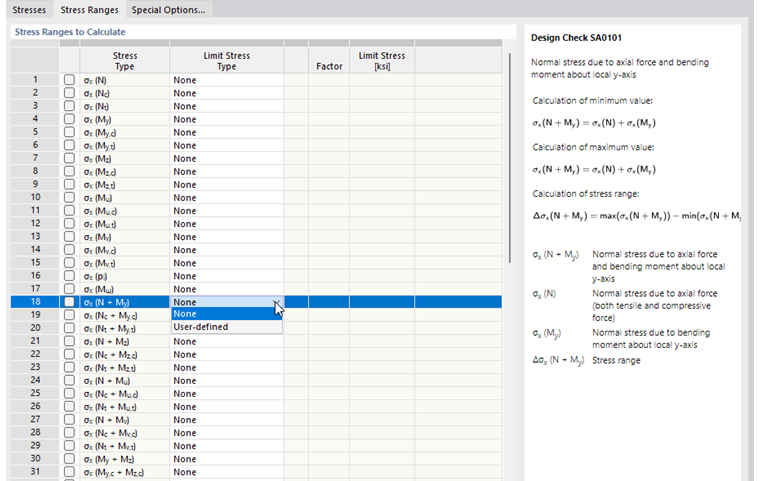

Zdefiniuj zakresy naprężeń do obliczenia

Domyślnie ustawiony jest typ naprężenia granicznego 'Bez'. Powinno to umożliwić analizę zakresów naprężeń niezależnie od norm. Aby określić naprężenie graniczne, należy wybrać z listy typ naprężenia 'Użytkownik', a następnie wprowadzić odpowiednią wartość.

Opcje specjalne

W zakładce Opcje specjalne można zmieniać inne parametry istotne dla obliczeń.

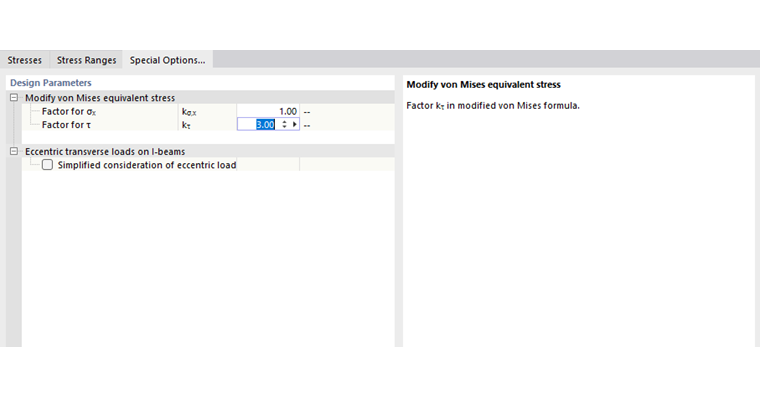

Okno dialogowe "Konfiguracja pręta": Zdefiniuj opcje specjalne

Modyfikuj naprężenie zastępcze (von Misesa)

Obydwa współczynniki pozwalają na określenie znaczenia naprężeń normalnych i ścinających w naprężeniu równoważnym według VON MISESA.

Mimośrodowe obciążenia poprzeczne na belkach dwuteowych

W przypadku przyłożenia obciążeń poprzecznych do górnego pasa belek, ich wpływ na naprężenia zginające w dolnym pasie maleje wraz ze wzrostem wysokości przekroju. Z tego względu możliwe jest uwzględnienie mimośrodowych obciążeń poprzecznych za pomocą metody uproszczonej dla wysokich przekrojów dwuteowych: W każdym walcowanym lub parametrycznym dwuteowniku symetrycznym moment zginający M_z jest w całości przyłożony na górnej półce. Do określenia naprężeń w rozszerzeniu wykorzystuje się przekrój zastępczy z momentem bezwładności zredukowanym do połowy o połowę I_z.

Zaletą tej opcji jest możliwość modelowania obciążeń od ścinania względem osi środka ciężkości w celu uniknięcia skręcania.
