Niestandardowe komponenty

Komponenty użytkownika umożliwiają tworzenie własnych serii komponentów i używanie ich w RFEM 6. Oprócz serii dostępnych w Dlubal Center, można integrować również firmowe logiki obliczeniowe i obliczenia szczegółowe.

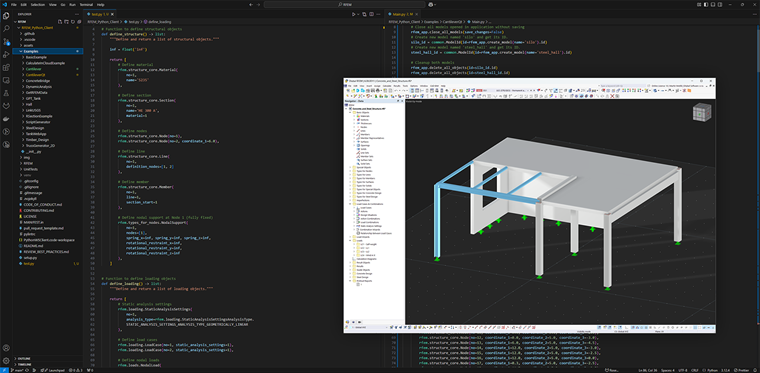

Wymagania

Do tworzenia i obliczania komponentów użytkownika wymagane są:

• Abonament Basic Dlubal API
• Utworzenie klucza API w Extranecie
• Zintegrowanie klucza API w RFEM

Tworzenie klucza API w Extranecie

1. Otworzyć Extranet
2. Przejść do API i Chmura → API II → Moje klucze API
3. Wybrać Utwórz nowy klucz API
4. Nadać nazwę i wygenerować klucz
5. Zapisać

Integracja klucza API w RFEM

1. Otworzyć RFEM
2. Otworzyć menu Widok → Konsola
3. Wybrać Python | Dlubal API | gRPC
4. Wybrać symbol klucza
5. Wprowadzić klucz API (nazwa + klucz)
6. Zatwierdzić

Klucz jest zapisywany w pliku config.ini.

Tworzenie komponentu użytkownika

Wprowadzanie komponentu użytkownika można aktywować w następujący sposób:

1. Otworzyć okno dialogowe Seria komponentów.
2. Zaznaczyć opcję Użytkownika.

Spowoduje to odblokowanie wszystkich pól wprowadzania.

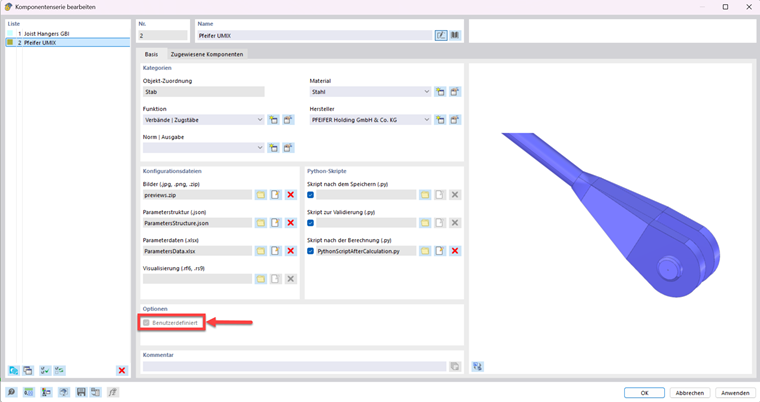

Aktywować opcję zdefiniowaną przez użytkownika w oknie dialogowym

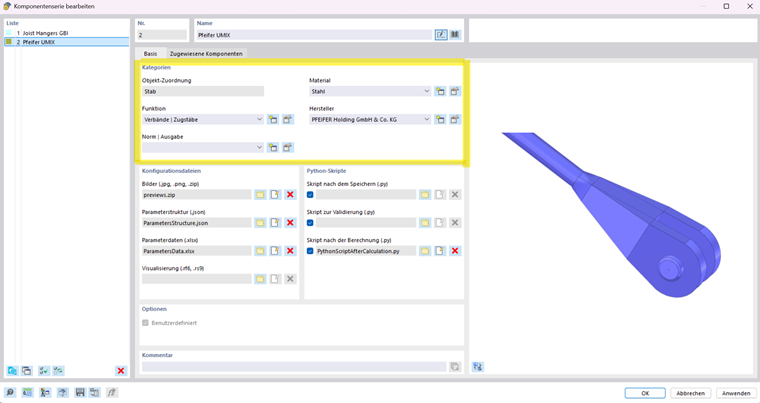

Kategorie (metadane)

Ustawienie serii komponentów | karta Podstawowe | Kategoria

• Sposób przypisania (np. przypisanie do obiektu)
• Producent / nowy producent
• Normy i wydruk
• Funkcja / kategoria
• Materiał

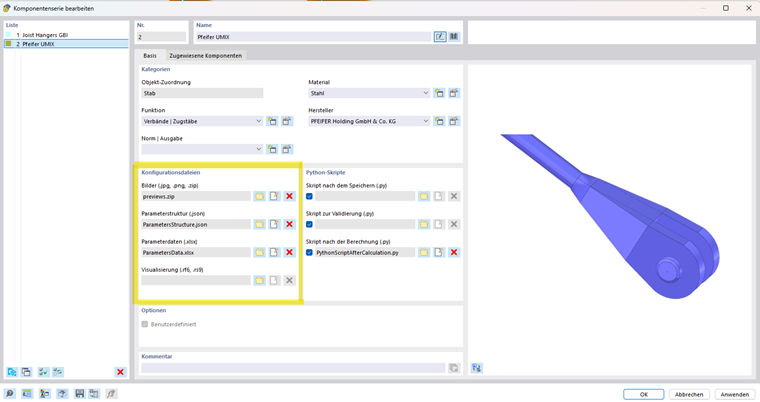

Pliki konfiguracyjne (pliki)

Ustawienie Serii komponentów | Zakładka Podstawowe | Pliki konfiguracyjne

1. Obrazy

• Dodawanie dowolnych obrazów lub szkiców systemowych
• Cel: wizualna prezentacja komponentu

2. Struktura parametrów (plik JSON)

• Grupowanie struktury wprowadzania
• Definicja przypisania parametrów

Ważne pola:

Można dowolnie dodawać kolejne grupy.

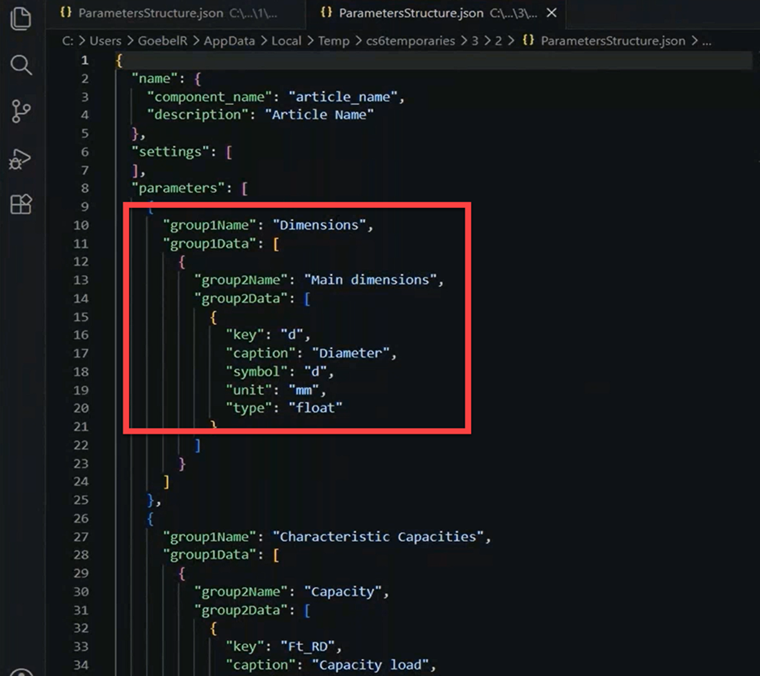

Struktura parametrów dla komponentów zdefiniowanych przez użytkownika

3. Dane parametrów (plik programu Microsoft Excel)

• Dane definiują strukturę parametrów.
• Każdy wiersz musi mieć unikalną nazwę.
• Kolumny są definiowane dowolnie, ale muszą być używane konsekwentnie.

4. Wizualizacja (plik RFEM 6)

• Umożliwia szczegółową wizualizację w oknie roboczym RFEM
• Komponent można jednak utworzyć również bez pliku wizualizacji

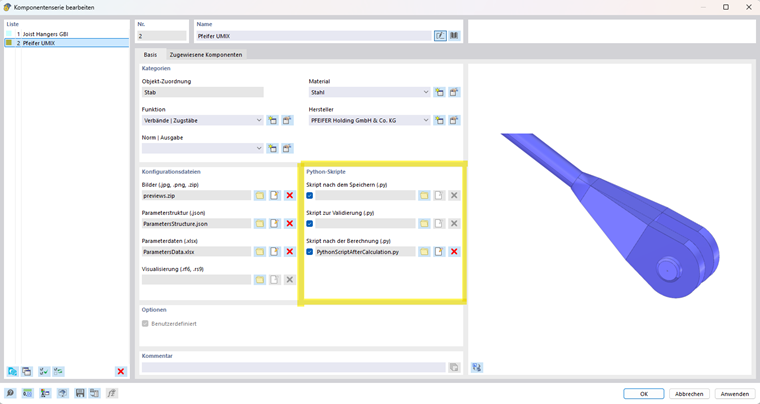

Skrypty Python (Skrypt po obliczeniach)

Ustawienie serii komponentów | Zakładka Podstawy | Skrypty Python

Skrypt po obliczeniach steruje obliczeniami komponentu.

Funkcja: define_design_checks

• Definicja kategorii obliczeń
• Typ = wyświetlanie w RFEM (dowolnie wybieralny)
• Opis, kategoria i podkategoria dowolnie definiowalne

Funkcja: evaluate_single_check

• Przekazanie stopni wykorzystania do RFEM

Funkcja: setup_component_series_data()

• Przeprowadzenie procesu obliczeniowego
• Odczytywanie parametrów przez properties_parameters
• Klucz musi być identyczny jak w JSON i programie Microsoft Excel
• Wymagany jest spójny typ między definicją a ewaluacją

Zapisywanie i ponowne wykorzystanie komponentu w Dlubal Center

Komponent użytkownika można zapisać jako szablon, aby używać go również w innych projektach.

Postępować w następujący sposób:

1. Kliknąć przycisk na dole okna dialogowego Seria komponentów.
2. Pojawi się okno 'Zapisz serię komponentów' z proponowanym folderem zapisu Dokumenty → Dlubal Software → Component Series.
3. Określić nazwę pliku, a następnie zatwierdzić przyciskiem Zapisz.

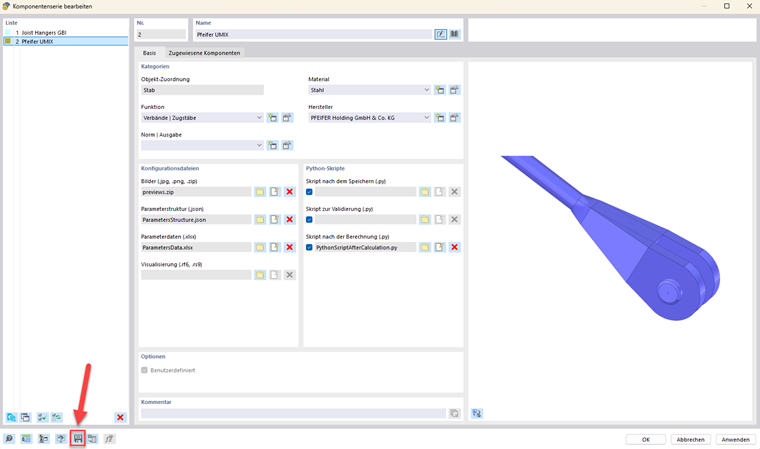

Zapisywanie komponentu zdefiniowanego przez użytkownika

Komponenty użytkownika są dodawane w Dlubal Center w kategorii Serie komponentów. Pod wpisem Właściciel → Użytkownika można tam wybrać odpowiedni komponent i przypisać go do pręta.

Alternatywnie można użyć przycisku na dole okna dialogowego Seria komponentów, aby wczytać komponent z pliku.
