Cargas de determinação da forma

As cargas de verificação são definidas através das cargas de objecto correspondentes. Pode definir as cargas de superfície, de barra e de sólido.

As cargas de área e as cargas de barra têm o tipo de carga Determinante de forma. Para cargas de sólidos, selecione o tipo de carga de gás.

Para objetos que estão divididos mas realmente ligados no modelo, existem também um conjunto de cargas de barras, um conjunto de cargas de área e um conjunto de cargas de volume. O conceito dessas cargas corresponde ao das cargas normais, para que não sejam novamente listadas explicitamente.

Cargas de barra

As cargas de barra do tipo de carga que determinam a forma podem ser definidas geometricamente ou como uma força.

Cargas de barra - tipo de definição geométrica

O tipo de definição geométrica permite a definição da forma utilizando uma das seguintes opções:

• Comprimento (L_c )
• Comprimento sem carga (L_mfg )
• Flecha (S)
• Flecha vertical máxima (S_máx | Direção da carga Z_L )
• Flecha vertical de ponto inferior (S_baixa | Direção da carga Z_L )

Para todas as cargas geométricas, existe a opção de defini-las de forma relativa ou absoluta. Pode alternar entre a definição absoluta e relativa clicando no símbolo . No caso de uma definição relativa, a designação da carga inclui a abreviatura rel.

A definição das forças internas pode ser definida como tração ou compressão para todas as cargas geométricas. Observe que, devido à definição, os cabos só podem absorver tração. Por outro lado, para uma barra de viga, pode ser encontrada uma forma sob tração ou compressão.

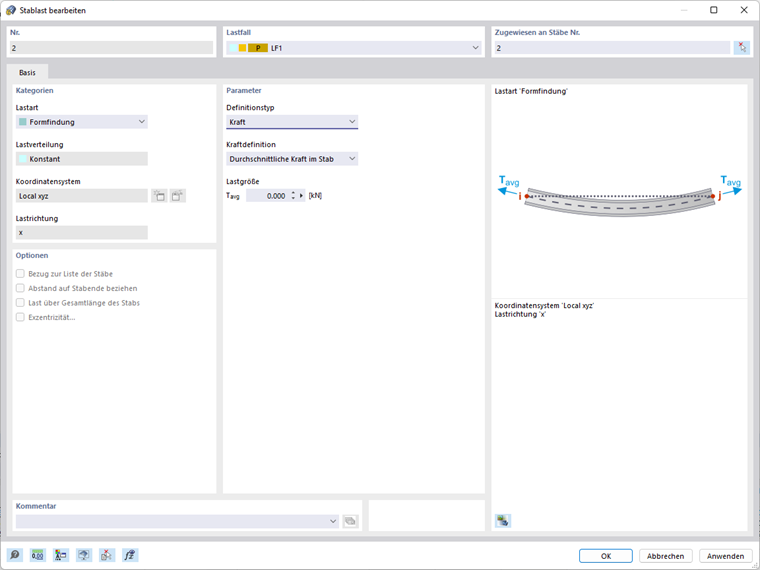

Cargas de barra - tipo de definição de força

O Tipo de definição de força permite a definição da forma utilizando as seguintes opções:

• Força média na barra (T_méd )
• Força máxima no varão (T_máx )
• Força mínima na barra (T_min )
• Componente de tração horizontal (F_x )
• Comboio na extremidade i (T_i | Início de barra)
• Comboio no final de j (T_j | Extremidade de varão)
• Tração mínima na extremidade i (T_{mín, i} | Início de barra)
• Deslocamento mínimo no final j (T_{mín, j} | Extremidade de varão)
• Densidade de força (FD)

Cargas de superfície

As cargas de superfície podem ter a definição formadora de força ou tensão. Pode seleccionar entre o Método padrão nº e o extbookmarkmanual|método de projeção|Método de projeção#. Além disso, a definição da forma da flecha está disponível no método padrão.

1. /#

É importante mencionar que para aplicar um pré-esforço de superfície ortotrópico, a A opção Eixo específico deve ser definida na caixa de diálogo Editar superfícies e os parâmetros de entrada das superfícies devem ser ajustados em conformidade.

Carga de superfície - método padrão

O O método padrão descreve um vector que pode se mover livremente no espaço até à posição final.

Carga de superfície - método de flecha padrão

Com a definição da flecha, é possível especificar a flecha de uma membrana e assim, acima de tudo, modelar almofadas. O utilizador especifica a distância que a superfície pode ser defletida e a definição de força associada é determinada automaticamente de forma iterativa. Só precisa de definir a relação entre as forças em n_x e n_y.

A flecha pode estar relacionada com os seguintes planos imaginários:

• Base
• Sistema de coordenadas
• Superfície

A base refere-se à própria área. O plano de base é utilizado. No caso de uma superfície curva, estas são geralmente as bordas apoiadas.

O sistema de coordenadas refere-se a um sistema de coordenadas definido. O fator decisivo aqui é o eixo Z (no caso de um sistema de coordenadas rodado, o eixo W). A flecha é medida como um passo da superfície em relação ao eixo.

A flecha também pode ser definida com referência a outra superfície.

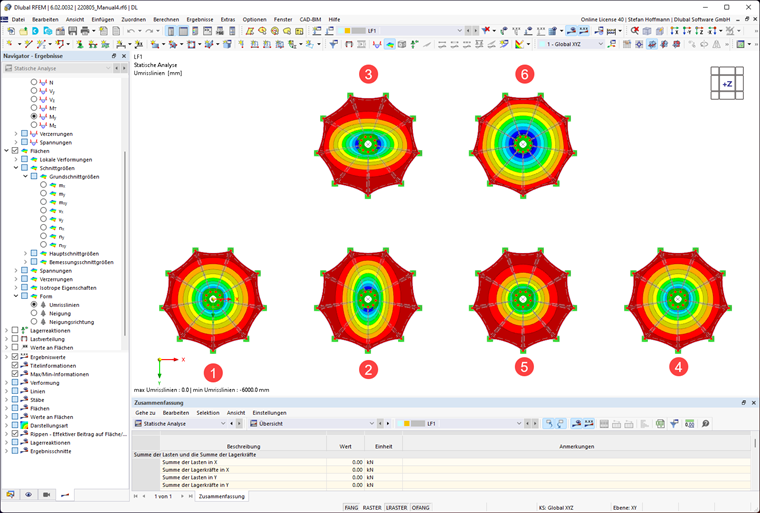

No seguinte modelo são apresentados vários modelos.

Carga de superfície - método de projeção

O O Método de projeção pode ser definido ortogonalmente ou radialmente no RFEM 6.

Para a comparação dos métodos de projeção ortogonal e radial, consulte o seguinte ficheiro de modelo.

As cargas de superfície são definidas da seguinte forma:

Comparação dos métodos de projeção ortogonal e radial

Número	Distribuição de carga	Definição de força [kN/m]	Definição de força [kN/m]	Forma	Motivo
1	Ortogonal	nx = 2	ny = 2	Circular	mesmo pré-esforço em X e Y
2	Ortogonal	nx = 2	ny = 10	Elíptico	pré-esforço mais alto em Y
3	Ortogonal	nx = 10	ny = 2	Elíptico	pré-esforço mais alto em X
4	Radial	nr = 2	nt = 2	Circular	mesmo pré-esforço em r e t
5	Radial	nr = 2	nt = 10	Cone circular e resistente	pré-esforço mais alto em t
6	Radial	nr = 10	nt = 2	Cone circular, fraco	pré-esforço mais alto em r

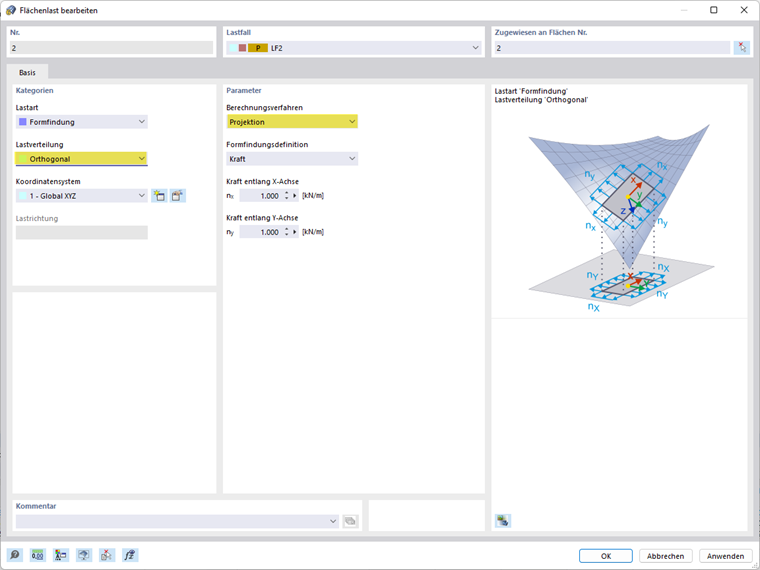

Carga de superfície - método de projeção ortogonal

O método da projeção ortogonal descreve um vetor que é parcialmente móvel no espaço e fixo nas coordenadas XY globais.

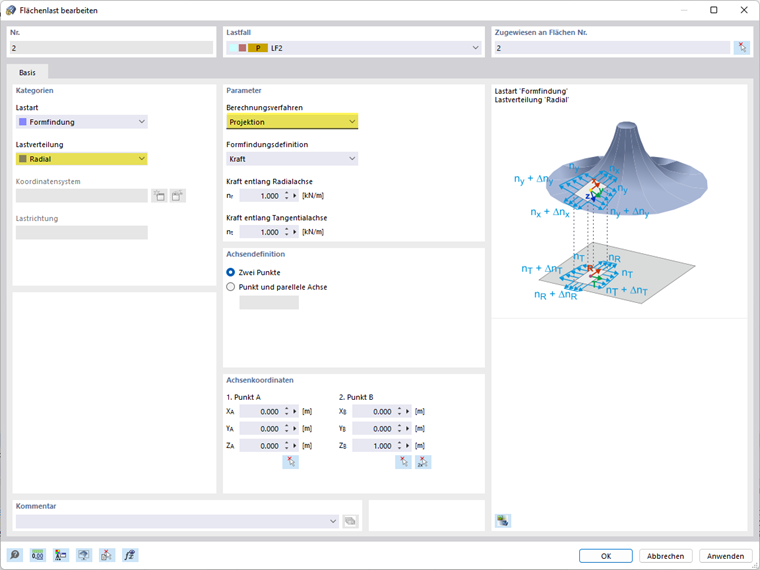

Carga de superfície - método de projeção radial

O método da projeção radial descreve um vetor que é parcialmente móvel no espaço e é fixo nos eixos radiais e nos eixos tangenciais definidos.

Para o método da projeção radial, é necessário definir o eixo. Pode facilmente ajustar dois pontos no seu modelo utilizando o botão . Geralmente, é um eixo vertical no centro da membrana cónica.

Cargas de sólidas

As cargas de sólido do tipo Carga de gás podem ser definidas através de vários comportamentos de gás.

Cargas de sólido - tipo de carga de gás

O tipo de carga de gás permite a definição da forma com base no seguinte comportamento do gás:

• Sobrepressão resultante (p_o )
• Aumento de sobrepressão (Δ_po )
• Volume resultante (V)
• Aumento de volume (Δ_V )

Os termos são definidos da seguinte forma:

Gás sólido

Abreviatura	Descrição
p	pressão do gás
pp	Pressão (atmosférica) inicial do gás
po	Sobrepressão do gás
Δpo	Incremento de sobrepressão de gás
p[LinkToImage02]	Pressão atual do gás (corresponde a pp sem o estado inicial/fase de construção)
V	Sólido de gás
Va	Volume de gás atual
ΔV	Aumento de volume
T	temperatura do gás
Tp	Temperatura inicial do gás
