Carichi di form-finding

I carichi di form-finding sono definiti utilizzando i carichi degli oggetti corrispondenti. È possibile definire carichi dell'area, carichi delle aste e carichi dei solidi.

I carichi dell'area e i carichi delle aste hanno il tipo di carico Form-Finding. Per i carichi dei solidi, selezionare il tipo di carico del gas.

Per gli oggetti che sono divisi ma effettivamente collegati nel modello, ci sono anche set di carichi delle aste, set di carichi dell'area e set di carichi del volume. Il concetto di questi carichi corrisponde a quello dei carichi regolari, quindi non sono elencati di nuovo in modo esplicito.

Carichi delle aste

I carichi delle aste del tipo di carico Form-Finding possono essere definiti geometricamente o come forza.

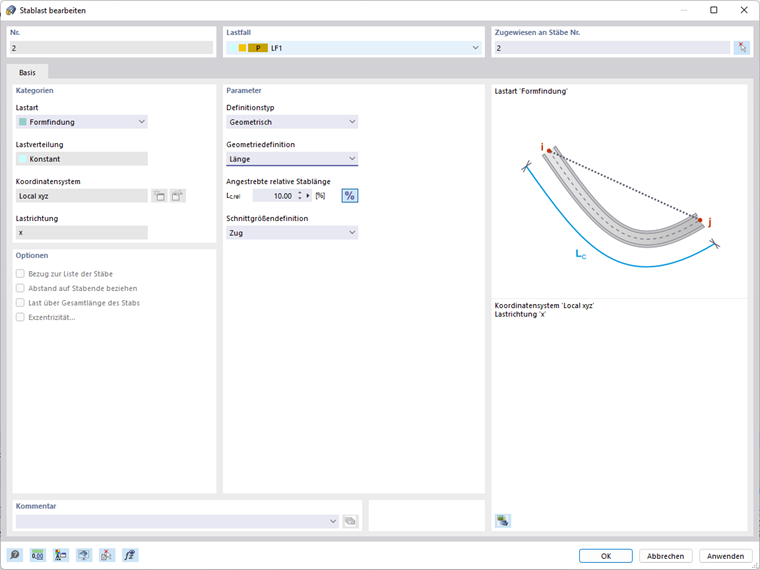

Carichi delle aste - Tipo di definizione geometrica

Il tipo di definizione geometrica consente la definizione della forma utilizzando le seguenti opzioni:

• Lunghezza (L_c )
• Lunghezza senza carico (L_mfg )
• Abbassamento (S)
• Incurvamento verticale massimo (S_max | Direzione del carico Z_L )
• Incurvamento verticale del punto più basso (S_basso | Direzione del carico Z_L )

Per tutti i carichi geometrici, è possibile definirli in modo relativo o assoluto. È possibile passare dalla definizione assoluta a quella relativa facendo clic sul simbolo . Nel caso di una definizione relativa, la designazione del carico include l'abbreviazione rel.

La definizione delle forze interne può essere impostata su trazione o compressione per tutti i carichi geometrici. Si noti che, a causa della definizione, i cavi possono solo assorbire la tensione. Per un'asta di trave, invece, è possibile trovare una forma sotto trazione o compressione.

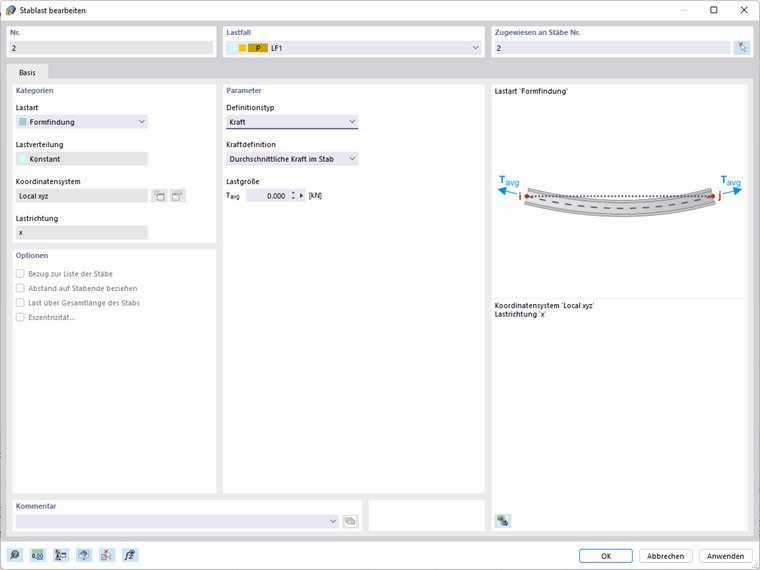

Carichi delle aste - Tipo di definizione della forza

Il tipo di definizione della forza consente la definizione della forma utilizzando le seguenti opzioni:

• Forza media nell'asta (T_avg )
• Forza massima nella barra (T_max )
• Forza minima nell'asta (T_min )
• Componente di trazione orizzontale (F_x )
• Treno all'estremità i (T_i | Inizio dell'asta)
• Treno alla fine di j (T_j | Estremità della barra)
• Estrazione minima all'estremità i (T_{min, i} | Inizio dell'asta)
• Spostamento minimo all'estremità j (T_{min, j} | Estremità della barra)
• Densità della forza (FD)

carichi della superficie

I carichi delle superfici possono avere la definizione di ricerca della forma di forza o tensione. È possibile selezionare tra il Metodo standard e il Metodo di proiezione . Inoltre, la definizione form-finding di sag è disponibile nel metodo standard.

1. /#

È importante ricordare che per applicare una precompressione ortotropa, il L'opzione Specific Axis dovrebbe essere impostata nella finestra di dialogo Modifica superfici e i parametri di input delle superfici dovrebbero essere regolati di conseguenza.

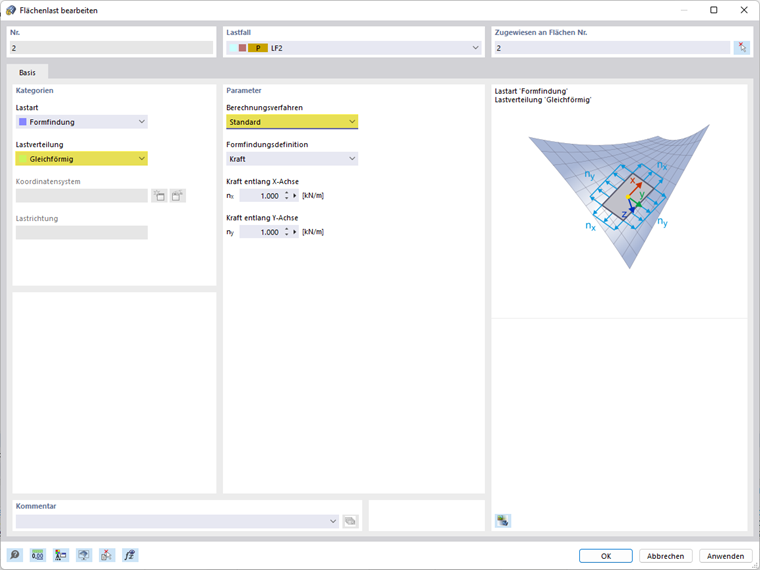

Carico superficiale - Metodo standard

Il image@033493@06#

Carico dell'area - Metodo di cedimento standard

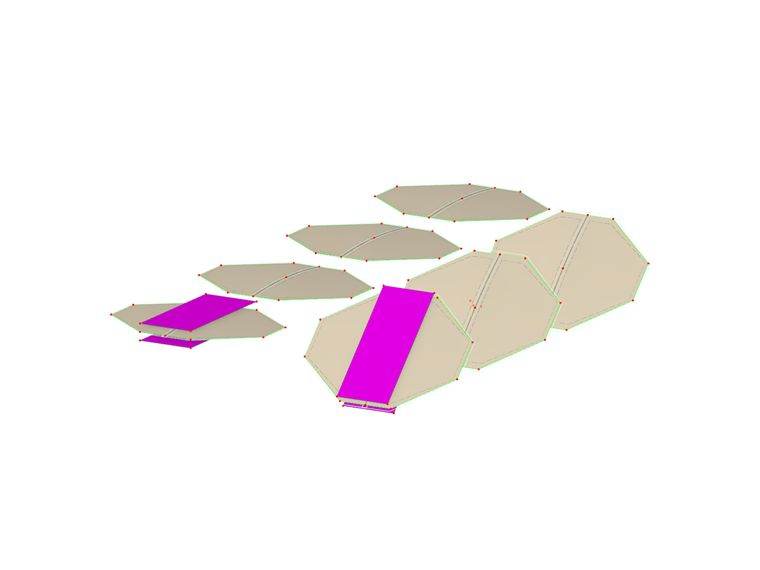

Con la definizione dell'abbassamento, è possibile specificare l'inflessione di una membrana e quindi, soprattutto, modellare i cuscini. Specificare fino a che punto la superficie può essere deviata e la definizione della forza associata viene determinata automaticamente in modo iterativo. Devi solo definire un rapporto tra le forze in n_x e n_y.

L'abbassamento può essere correlato ai seguenti piani immaginari:

• Base
• Sistema di coordinate
• Area sup.

Base si riferisce all'area stessa. Viene utilizzato il piano di base. Nel caso di una superficie curva, questi sono solitamente i bordi supportati.

Il sistema di coordinate si riferisce a un sistema di coordinate definito. Il fattore decisivo qui è l'asse Z (nel caso di un sistema di coordinate ruotato, l'asse W). L'abbassamento è misurato come un passo dalla superficie all'asse.

L'abbassamento può anche essere definito con riferimento a un'altra superficie.

Vari modelli sono mostrati nel seguente modello.

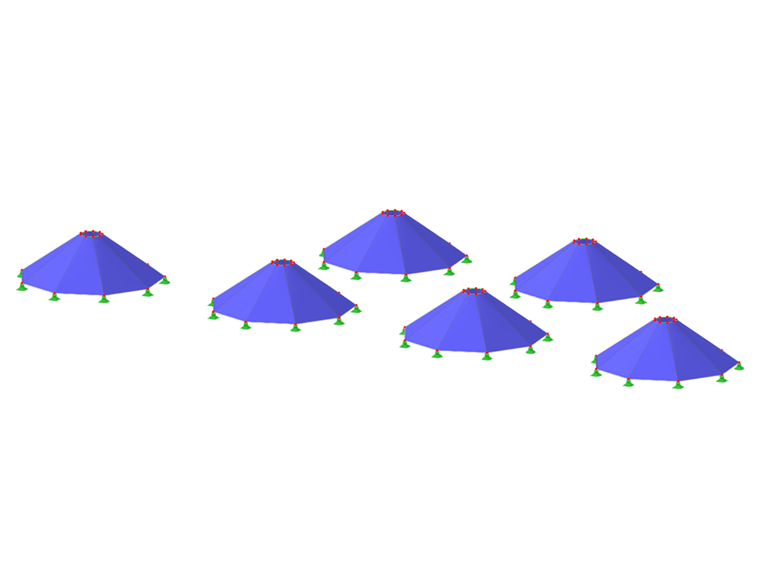

Carico superficiale - Metodo di proiezione

Il image@033515@08#

I carichi superficiali sono definiti come segue:

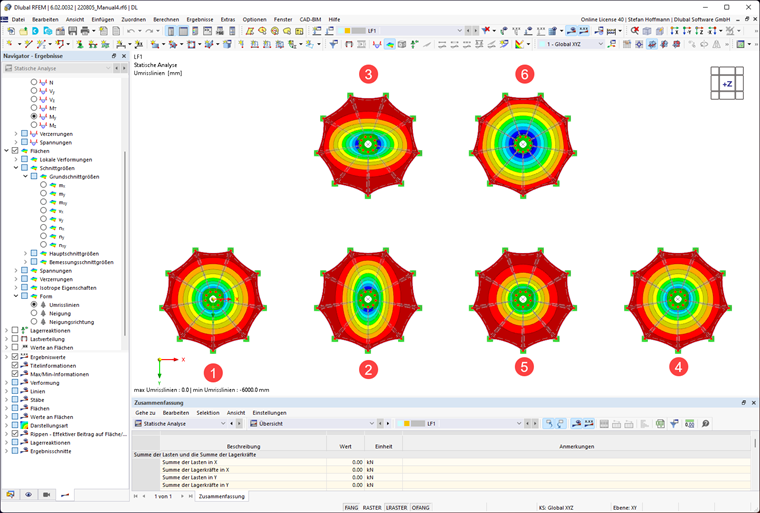

Confronto del metodo di proiezione ortogonale e radiale

Numero	Distribuzione del carico	Definizione della forza [kN/m]	Definizione della forza [kN/m]	Forma	Motivo
1	Ortogonale	nx = 2	ny = 2	Circolare	stessa precompressione in X e Y
2	Ortogonale	nx = 2	ny = 10	Ellittico	precompressione maggiore in Y
3	Ortogonale	nx = 10	ny = 2	Ellittico	precompressione maggiore in X
4	Radiale	nr = 2	nt = 2	Circolare	stessa precompressione in r e t
5	Radiale	nr = 2	nt = 10	Cono circolare, forte	precompressione maggiore in t
6	Radiale	nr = 10	nt = 2	Cono circolare, debole	precompressione maggiore in r

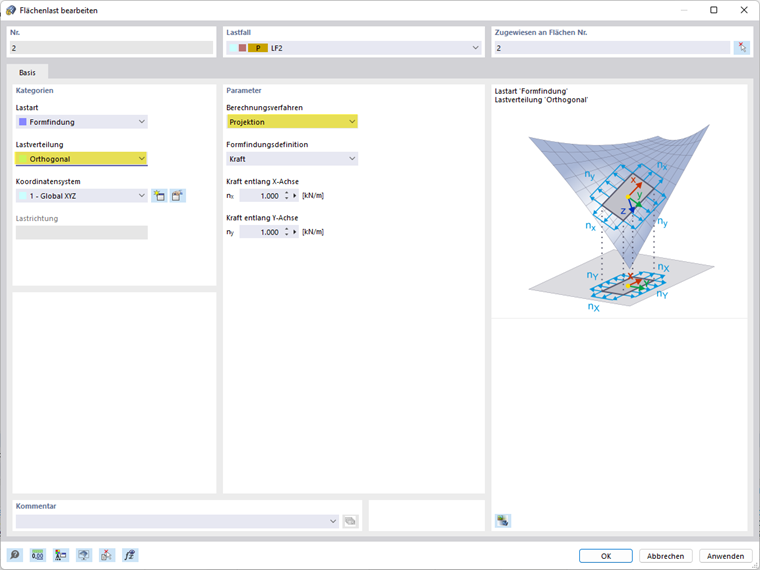

Carico superficiale - Metodo di proiezione ortogonale

Il metodo di proiezione ortogonale descrive un vettore che è parzialmente mobile nello spazio e fissato sulle coordinate XY globali.

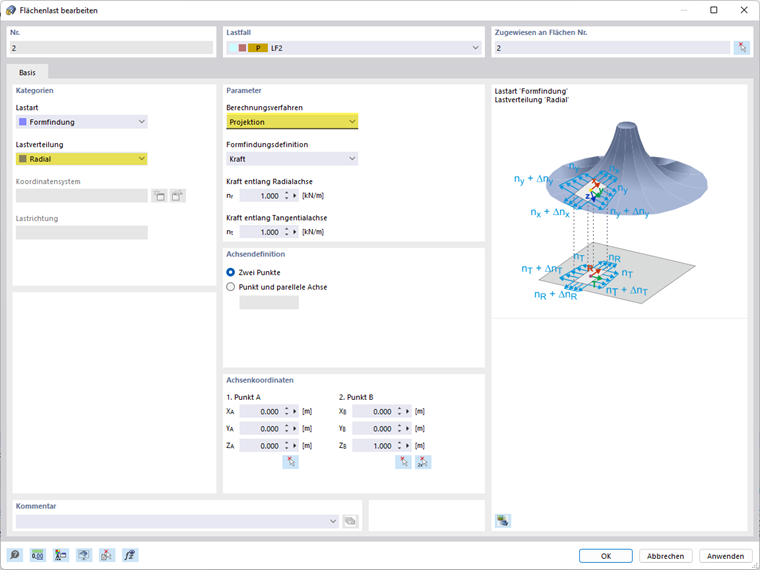

Carico superficiale - Metodo di proiezione radiale

Il metodo di proiezione radiale descrive un vettore che è parzialmente mobile nello spazio e fissato sugli assi radiali e tangenziali definiti.

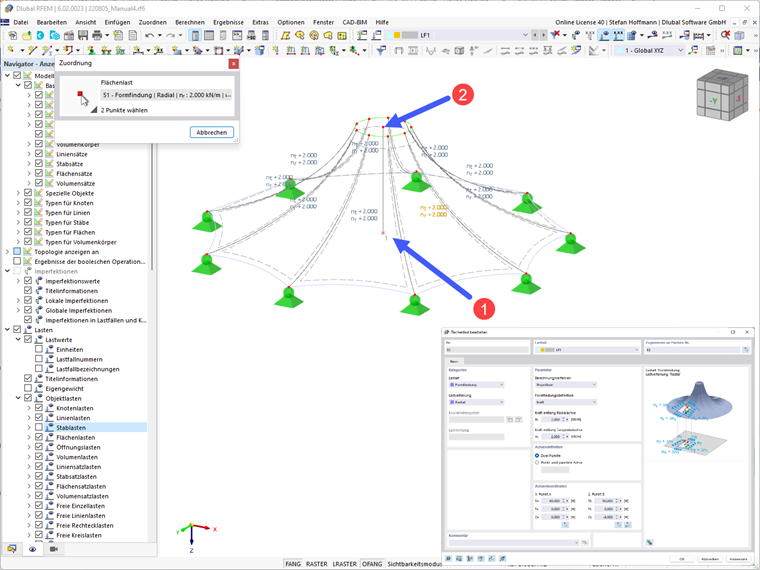

Per il metodo di proiezione radiale, è necessario definire l'asse. È possibile eseguire facilmente lo snap di due punti nel modello utilizzando il pulsante . Questo è di solito un asse verticale al centro della membrana conica.

Carichi dei solidi

I carichi solidi del tipo Carico gas possono essere definiti utilizzando vari comportamenti del gas.

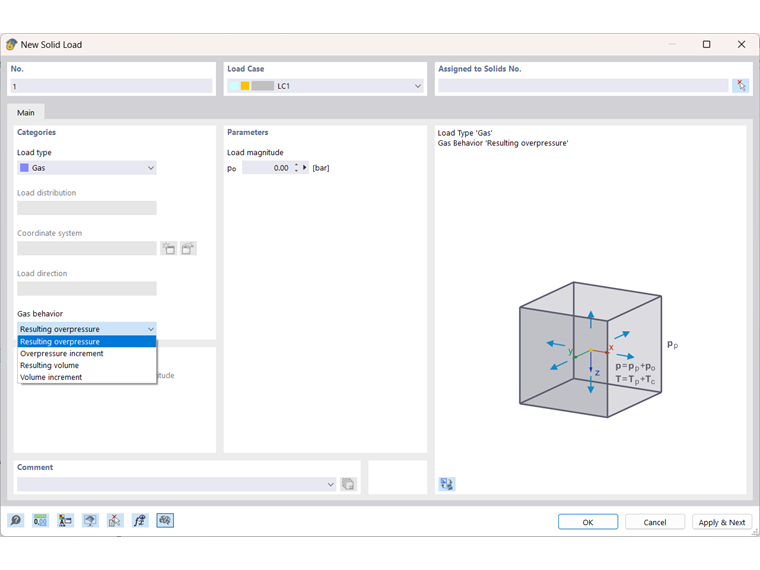

Carichi solidi - Tipo di carico gassoso

Il tipo di carico del gas consente la definizione della forma in base al seguente comportamento del gas:

• Sovrapressione risultante (p_o )
• Aumento della sovrappressione (Δ_po )
• Volume risultante (V)
• Aumento del volume (Δ_V )

I termini sono definiti come segue:

Solido gas

Abbreviazione	Descrizione
P	pressione del gas
pp	Pressione (atmosferica) iniziale del gas
po	Sovrapressione di gas
Δpo	Incremento della sovrapressione del gas
P[LinkToImage02]	Pressione attuale del gas (corrisponde a pp senza lo stato iniziale/fase costruttiva)
V	Solido gas
Va	Volume di gas attuale
ΔV	Incremento del volume
T	temperatura del gas
Tp	Temperatura iniziale del gas
