La definición de las cargas de optimización de forma se realiza a través de las respectivas cargas de objeto. Puede definir cargas superficiales, cargas de barra y cargas de volumen.
Las cargas superficiales y cargas de barra son del tipo de carga de optimización de forma. Para las cargas de volumen, elija el tipo de carga de Gas.
Para los objetos que están divididos en el modelo pero son esencialmente continuos, también existen cargas de conjunto de barras, cargas de conjunto de superficies y cargas de conjunto de volúmenes. El concepto de estas cargas es similar a las cargas regulares, por lo que no se detallarán específicamente.
Cargas de barra
Las cargas de barra del tipo de carga de optimización de forma pueden definirse geométricamente o como fuerza.
Cargas de barra - tipo de definición geométrica
El tipo de definición Geométrica permite definir la forma a través de las siguientes opciones:
- Longitud (Lc)
- Longitud sin carga (Lmfg)
- Flecha (S)
- Flecha vertical máxima (Smax | Dirección de la carga ZL)
- Flecha vertical del punto más bajo (Slow | Dirección de la carga ZL)
En todas las cargas geométricas, tiene la opción de establecerlas de forma relativa o absoluta. Un cambio entre definición absoluta y relativa puede realizarse haciendo clic en el símbolo
. La designación de la carga incluye el término rel en la definición relativa.
Para todas las cargas geométricas, se puede fijar la definición de esfuerzos internos en tracción o compresión. Es importante notar que los cables, por su definición, solo pueden soportar tracción. En cambio, para una viga, se puede encontrar una forma bajo tracción o compresión.

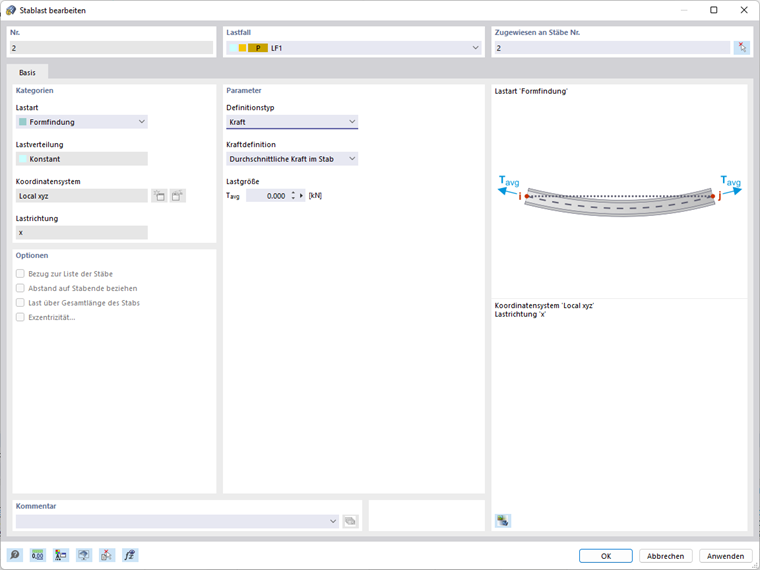

Cargas de barra - tipo de definición de fuerza
El tipo de definición de Fuerza permite definir la forma a través de las siguientes opciones:
- Fuerza media en la barra (Tavg)
- Fuerza máxima en la barra (Tmax)
- Fuerza mínima en la barra (Tmin)
- Componente de tracción horizontal (Fx)
- Tracción en el extremo i (Ti | Inicio de la barra)
- Tracción en el extremo j (Tj | Final de la barra)
- Tracción mínima en el extremo i (Tmin, i | Inicio de la barra)
- Tracción mínima en el extremo j (Tmin, j | Final de la barra)
- Densidad de fuerza (FD)
Cargas superficiales
Las cargas superficiales pueden tener la definición de optimización de forma de Fuerza o Tensión. Puede elegir entre el método estándar y el método de proyección . Además, en el método estándar está disponible la definición de optimización de forma de Flecha.
Es importante mencionar que para aplicar una pretensión ortotrópica en la superficie, debe marcar la casilla para ejes específicos en el cuadro de diálogo Editar superficies y ajustar los parámetros de entrada de las superficies en consecuencia.

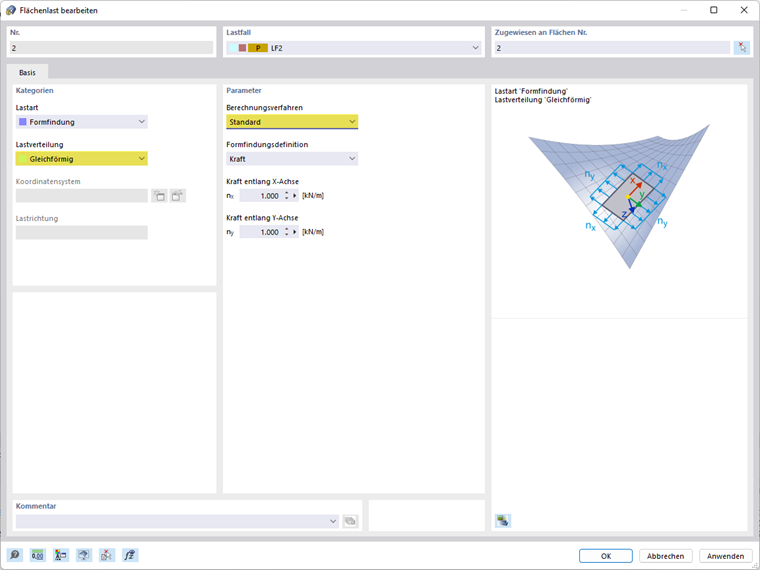

Cargas superficiales - Método estándar
El método estándar describe un vector que puede moverse libremente en el espacio hasta la posición objetivo.
Cargas superficiales - Flecha Método estándar
Con la definición del flecha puede definir el desplazamiento de una membrana, permitiendo modelar especialmente cojines. Define cuánto puede desplazarse la superficie y la definición de fuerza correspondiente se determina automáticamente de manera iterativa. Solo debe definir una relación de fuerzas en nx y ny.
La flecha puede referirse a los siguientes planos imaginarios:
- Base
- Sistema de coordenadas
- Superficie
La Base se refiere a la propia superficie. Utiliza el plano base. En una superficie curva, generalmente son los bordes soportados.
El Sistema de coordenadas se refiere a un sistema de coordenadas definido. La Z es determinante aquí (en un sistema de coordenadas girado, el eje W). La flecha se mide como la dimensión de la superficie al eje.
La flecha también puede definirse en relación con otra superficie.

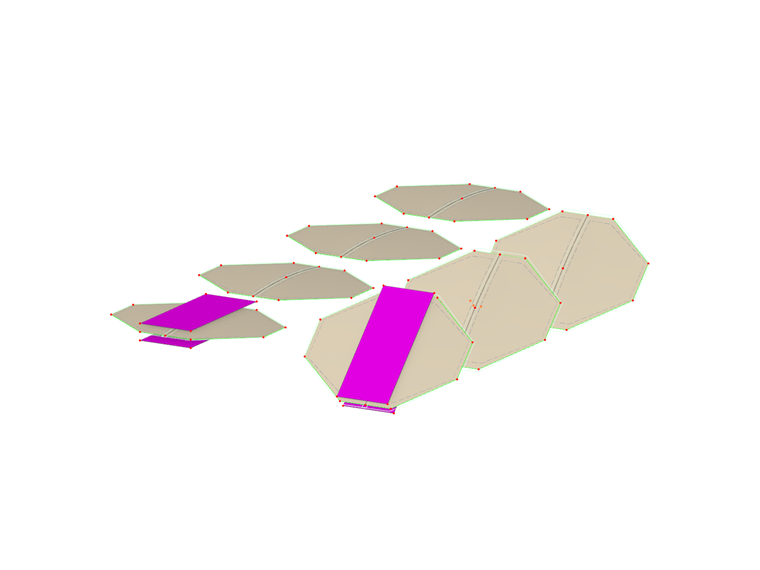

En el siguiente modelo se presentan diferentes modelaciones.
Cargas superficiales - Método de proyección
El método de proyección puede definirse en RFEM 6 como ortogonal o radial.

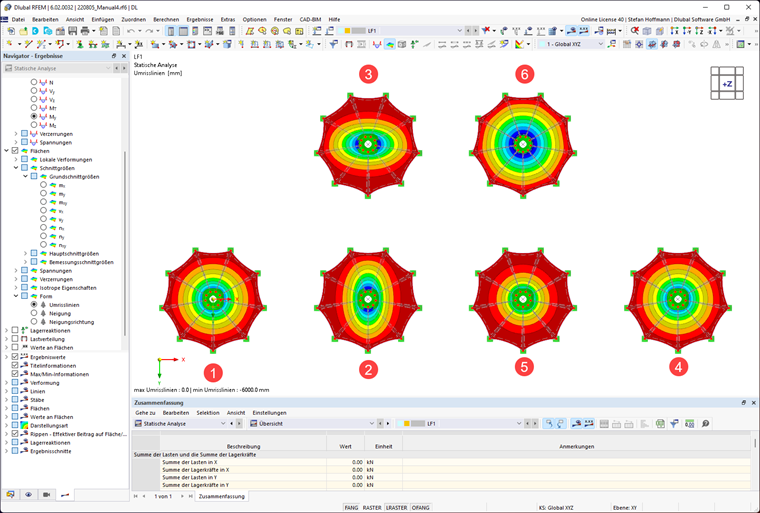

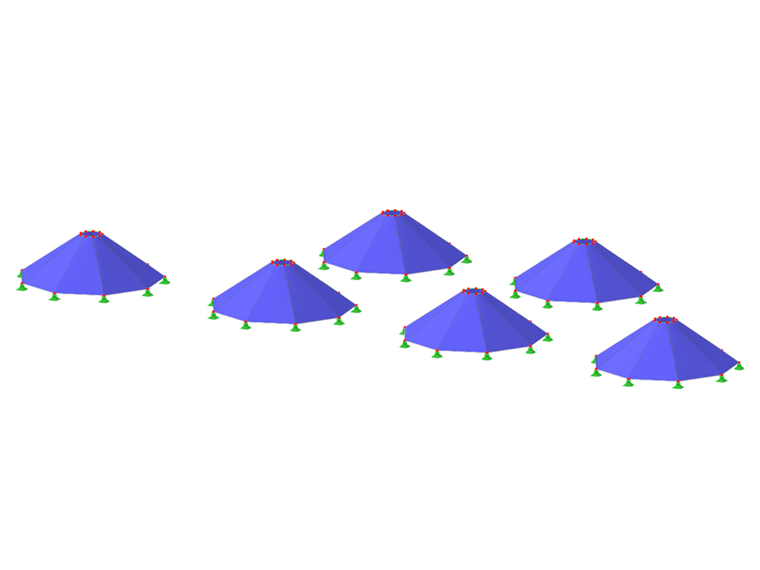

Para la comparación del método de proyección ortogonal y radial, sigue un archivo de modelo.
Las cargas superficiales están definidas de la siguiente manera:
| Número | Distribución de carga | Definición de fuerza [kN/m] | Definición de fuerza [kN/m] | Forma | Razón |
|---|---|---|---|---|---|
| 1 | Ortogonal | nx = 2 | ny = 2 | circular | pretensión igual en X y Y |
| 2 | Ortogonal | nx = 2 | ny = 10 | elíptica | mayor pretensión en Y |
| 3 | Ortogonal | nx = 10 | ny = 2 | elíptica | mayor pretensión en X |
| 4 | Radial | nr = 2 | nt = 2 | circular | pretensión igual en r y t |
| 5 | Radial | nr = 2 | nt = 10 | circular, cono fuerte | mayor pretensión en t |
| 6 | Radial | nr = 10 | nt = 2 | circular, cono débil | mayor pretensión en r |

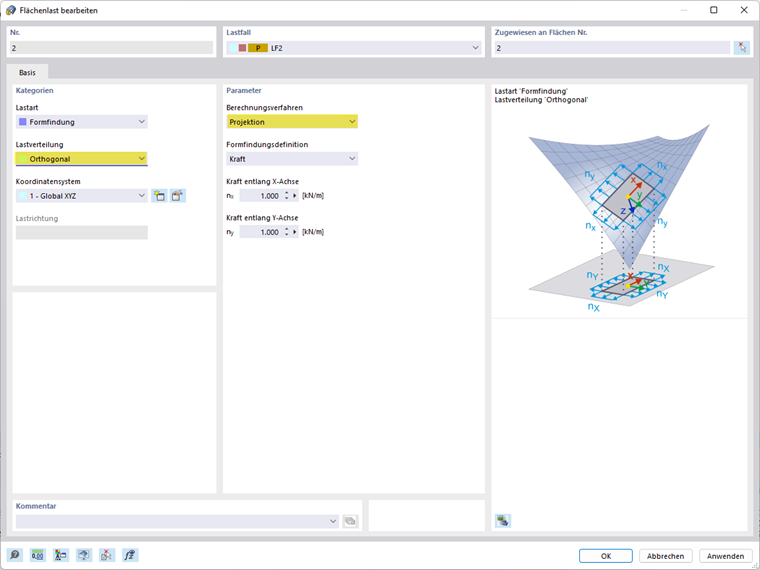

Cargas superficiales - Método de proyección ortogonal
El método de proyección ortogonal describe un vector que es parcialmente móvil en el espacio y está fijado en las coordenadas globales XY.

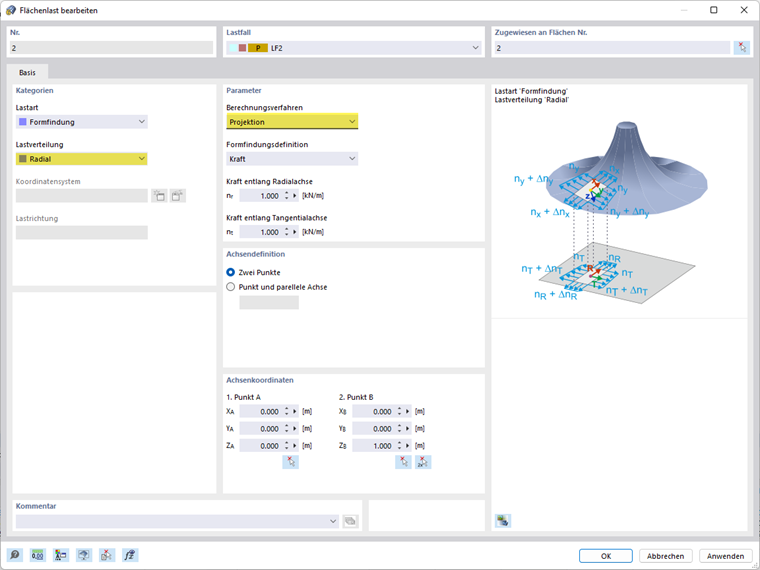

Cargas superficiales - Método de proyección radial
El método de proyección radial describe un vector que es parcialmente móvil en el espacio y está fijado en los ejes radiales y tangenciales definidos.
Para el método de proyección radial, debe definir el eje. Puede atrapar fácilmente 2 puntos en su modelo con el botón
. Generalmente, es un eje vertical en el centro de su membrana cónica.
Cargas de volumen
Las cargas de volumen del tipo de carga de Gas pueden definirse basándose en distintos comportamientos de gas.

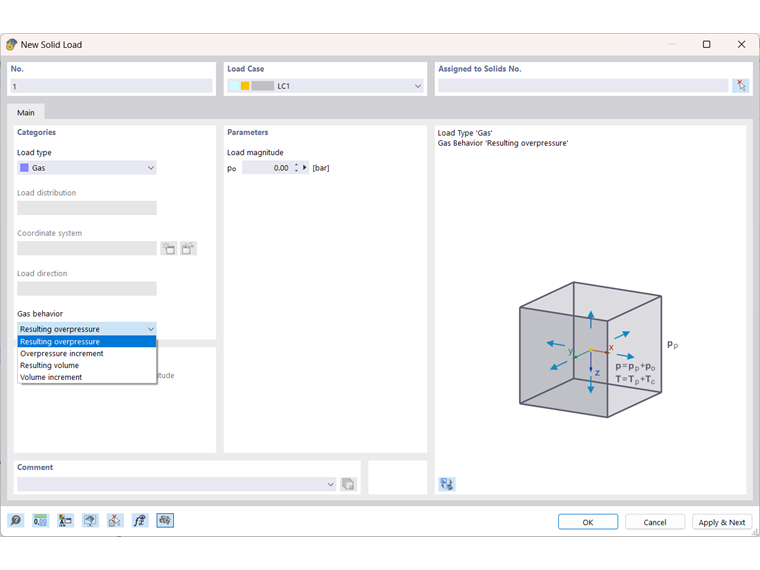

Cargas de volumen - Tipo de carga de Gas
El tipo de carga de Gas permite definir la forma de acuerdo a los siguientes comportamientos de gas:
- Sobrepresión resultante (po)
- Incremento de sobrepresión (Δpo)
- Volumen resultante (V)
- Incremento de volumen (ΔV)
Las designaciones son las siguientes:
| Abreviatura | Designación |
|---|---|
| p | Presión de gas |
| pp | Presión inicial del gas (presión atmosférica) |
| po | Sobrepresión del gas |
| Δpo | Incremento de sobrepresión del gas |
| pa | Presión actual del gas (equivale a pp sin estado inicial/estado de construcción) |
| V | Volumen de gas |
| Va | Volumen actual de gas |
| ΔV | Incremento de volumen |
| T | Temperatura del gas |
| Tp | Temperatura inicial del gas |
