Este capítulo describe particularidades que deben considerarse en el modelado estructural para el complemento Modelo de edificio.

Aberturas

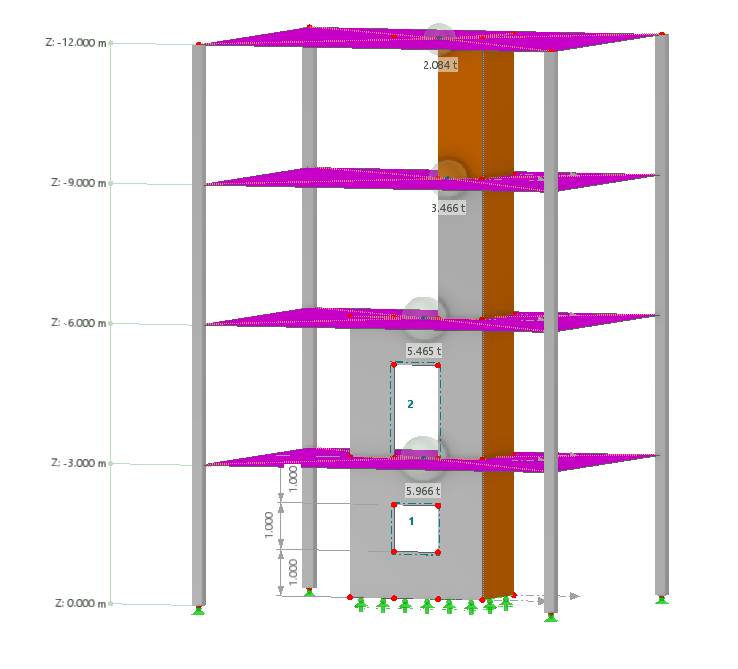

En un modelo de edificio, las aberturas no deben modelarse como objetos base del tipo 'Abertura'. La siguiente imagen muestra un modelado no válido de este tipo. En este caso, no es posible obtener esfuerzos internos para cada sección de muro (véase el capítulo Resultados).

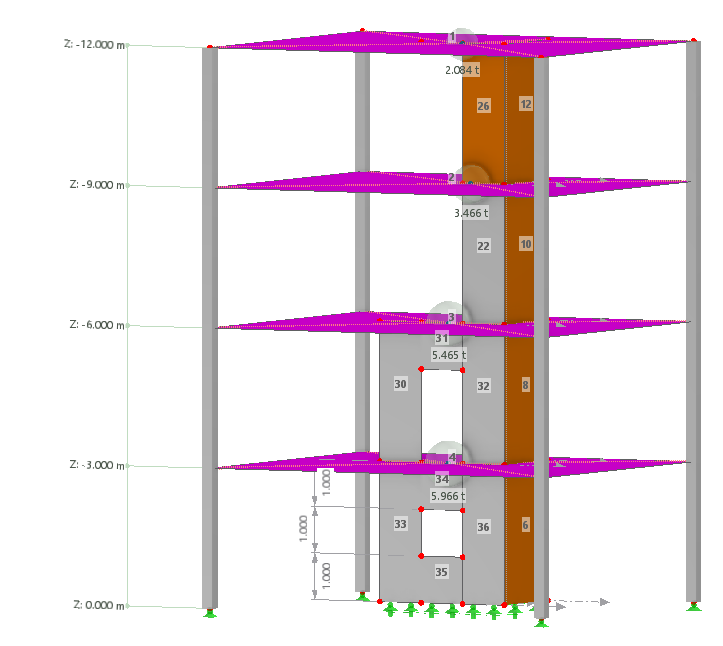

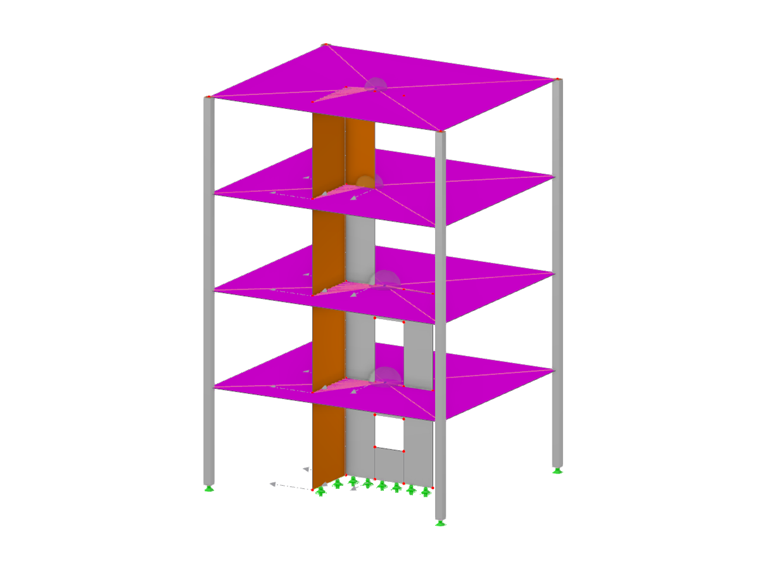

Si, por el contrario, las aberturas se modelan mediante segmentos de superficie como se muestra en la siguiente imagen, se pueden obtener los esfuerzos internos para cada sección de muro.

Planos rígidos

Si se utiliza un Plano rígido para conectar los distintos componentes en un plano de planta, la losa ya no se representa con su rigidez real. Si desea considerar, por ejemplo, juntas de dilatación, elementos Isokorb o similares, utilice un modelado de losa de planta diferente.

Con un plano rígido, todos los componentes de una planta están acoplados rígidamente en el plano de la losa. Por lo tanto, esta opción no es adecuada para componentes con conexiones flexibles, como un muro de entramado de madera o un muro de fábrica. En este caso, seleccione la rigidez de losa de planta Sin | Rigidez original. La conexión flexible puede considerarse entonces mediante un modelado apropiado, por ejemplo, con articulaciones lineales.

Con la rigidez de losa de planta 'Plano rígido', todos los componentes de una planta – barras, superficies y sólidos – se conectan con un acoplamiento rígido en el plano del punto superior de la losa de planta. La conexión se realiza en el centro de gravedad de la planta. Por consiguiente, el criterio determinante para esto es el peso de los distintos componentes conectados. Una barra muy pesada en un lado de la planta desplaza el centro de gravedad en la dirección correspondiente.

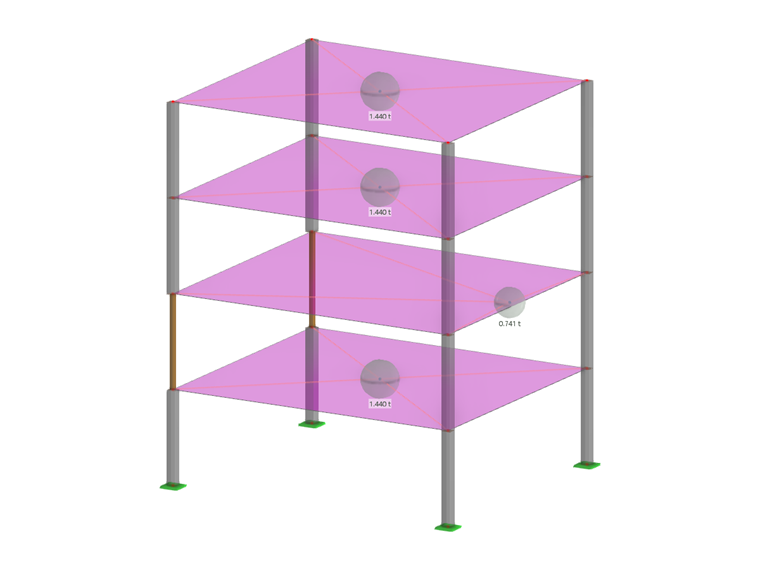

En el siguiente modelo, en la segunda planta hay barras de madera relativamente ligeras en un lado. Como resultado, el centro de gravedad se desplaza hacia el otro lado de la planta.

Información

El desplazamiento del centro de gravedad depende siempre de la masa de los componentes, no de su rigidez.
