Questo capitolo descrive le particolarità da considerare nella modellazione strutturale per l'add-on Modello edificio.
Aperture

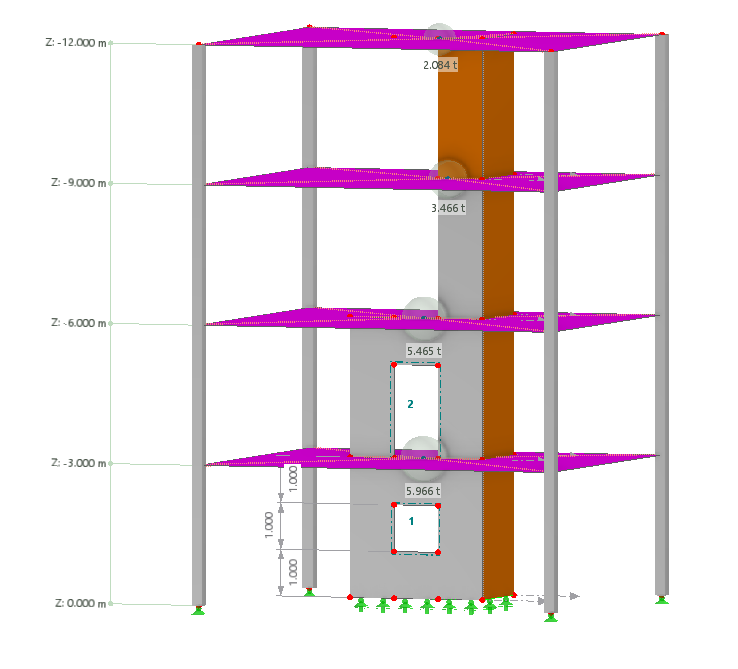

In un modello edificio, le aperture non devono essere modellate come oggetti di base del tipo 'Apertura'. L'immagine seguente mostra una modellazione non valida di questo tipo. In questo caso, non è possibile l'output delle forze interne per ogni sezione di parete (vedi capitolo Risultati).

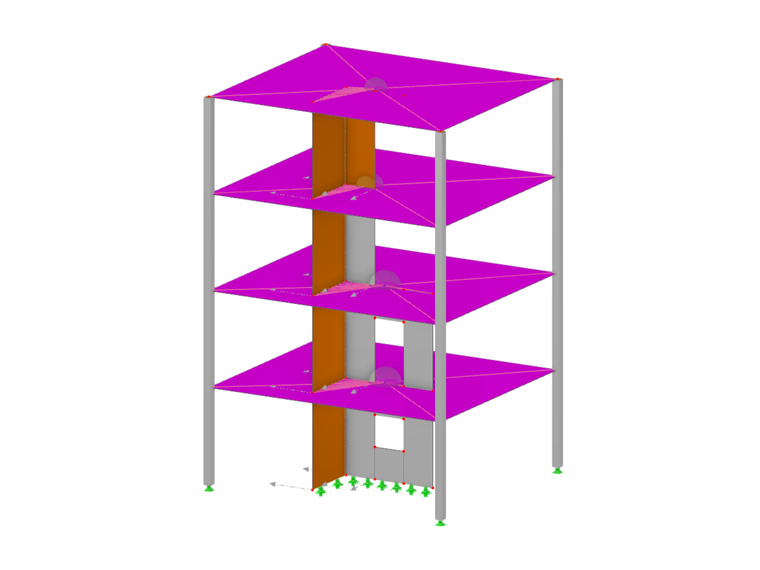

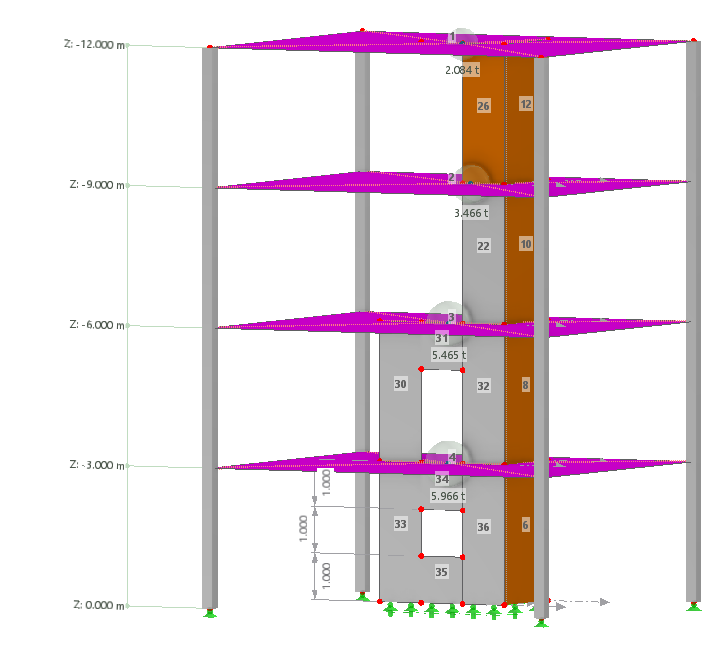

Se, invece, le aperture sono modellate tramite segmenti di superficie, come mostrato nell'immagine seguente, le forze interne possono essere emesse per ogni sezione di parete.
Piani rigidi
Se si utilizza un Piano rigido per collegare i singoli componenti su un piano dell'edificio, il solaio non è più rappresentato con la sua rigidezza reale. Se si desidera considerare, ad esempio, giunti di dilatazione, elementi Isokorb o simili, utilizzare una diversa modellazione del solaio.
Con un piano rigido, tutti i componenti di un piano sono accoppiati rigidamente nel piano del solaio. Pertanto, questa opzione non è adatta per componenti collegati in modo flessibile, come una parete a telaio in legno o una parete in muratura. In tal caso, selezionare la rigidezza del solaio Nessuno | Rigidezza originale. Il collegamento flessibile può quindi essere considerato tramite un'appropriata modellazione, ad esempio con vincoli interni della linea.
Con la rigidezza del solaio 'Piano rigido', tutti i componenti di un piano – aste, superfici e solidi – sono collegati nel piano del punto superiore del solaio con un accoppiamento rigido. Il collegamento avviene nel centro di gravità del piano. Il criterio determinante per questo è quindi il peso dei singoli componenti collegati. Di conseguenza, un'asta molto pesante su un lato del piano sposta il centro di gravità nella direzione corrispondente.

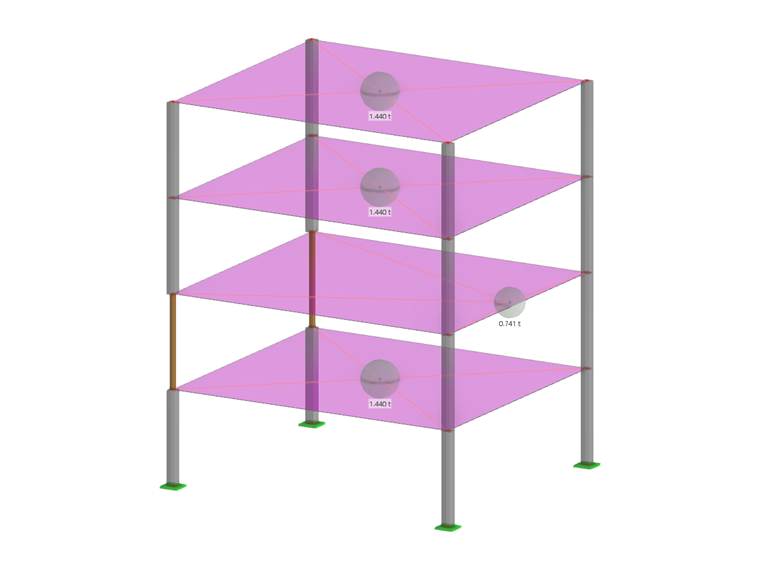

Nel modello seguente, al secondo piano ci sono aste di legno relativamente leggere su un lato. Il centro di gravità si sposta quindi sull'altro lato del piano.
