To niniejszy rozdział opisuje szczególne cechy, które należy uwzględnić przy modelowaniu konstrukcji dla rozszerzenia Model budynku.
Otwory

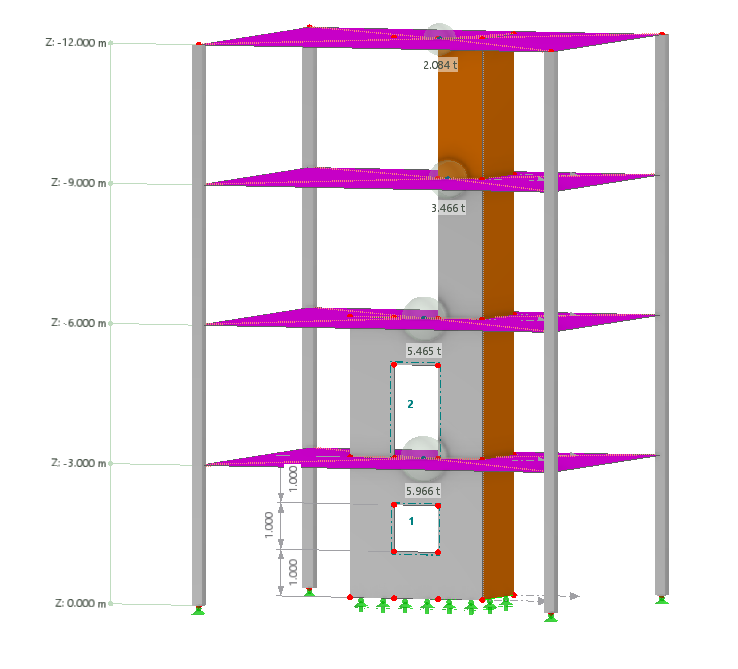

W modelu budynku otwory nie mogą być modelowane jako obiekty bazowe typu 'Otwór'. Poniższy rysunek przedstawia takie nieprawidłowe modelowanie. W tym przypadku nie jest możliwe wyświetlenie sił wewnętrznych dla każdego segmentu ściany (patrz rozdział Wyniki).

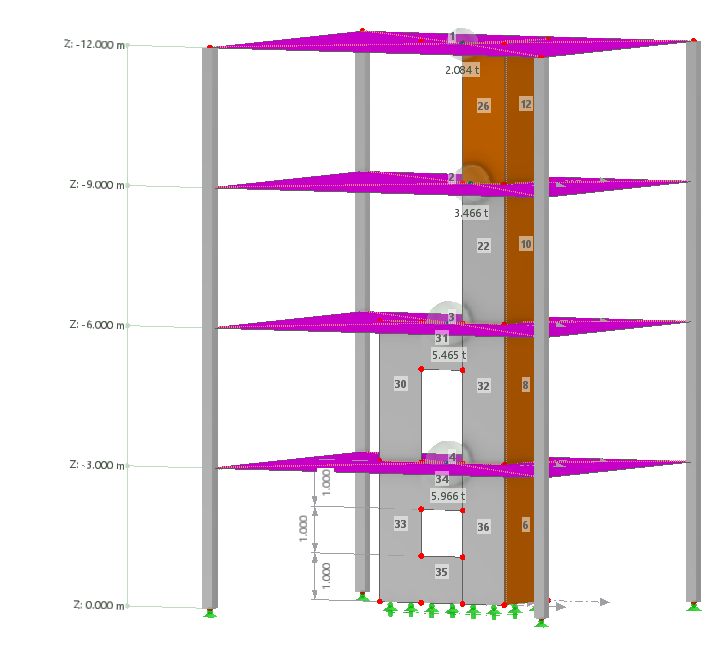

Jeśli natomiast otwory zostaną zamodelowane za pomocą segmentów powierzchni, jak pokazano na poniższym rysunku, siły wewnętrzne mogą być wyświetlane dla każdego segmentu ściany.
Płaszczyzny sztywne
Jeśli do połączenia poszczególnych elementów konstrukcyjnych na poziomie kondygnacji używana jest Płaszczyzna sztywna, płyta stropowa nie jest już odwzorowywana ze swoją rzeczywistą sztywnością. Jeśli chcesz na przykład uwzględnić dylatacje, koszyki izolacyjne itp., zastosuj inne modelowanie kondygnacji.
Ze względu na płaszczyznę sztywną wszystkie elementy konstrukcyjne kondygnacji są sztywno połączone w płaszczyźnie stropu. Dlatego opcja ta nie jest odpowiednia dla elementów konstrukcyjnych połączonych podatnie, takich jak ściana w konstrukcji szkieletu drewnianego lub ściana murowana. W takim przypadku wybierz sztywność stropu kondygnacji Bez | Oryginalna sztywność. Połączenie podatne można następnie uwzględnić poprzez odpowiednie modelowanie, na przykład za pomocą przegubów liniowych.
Przy sztywności stropu kondygnacji 'Płaszczyzna sztywna' wszystkie elementy konstrukcyjne kondygnacji – pręty, powierzchnie i bryły – są połączone w płaszczyźnie górnego punktu stropu kondygnacji za pomocą sztywnego łącznika. Połączenie to następuje w środku ciężkości kondygnacji. Decydującym kryterium jest zatem ciężar poszczególnych połączonych elementów konstrukcyjnych. Bardzo ciężki pręt po jednej stronie kondygnacji przesuwa odpowiednio środek ciężkości w tym kierunku.

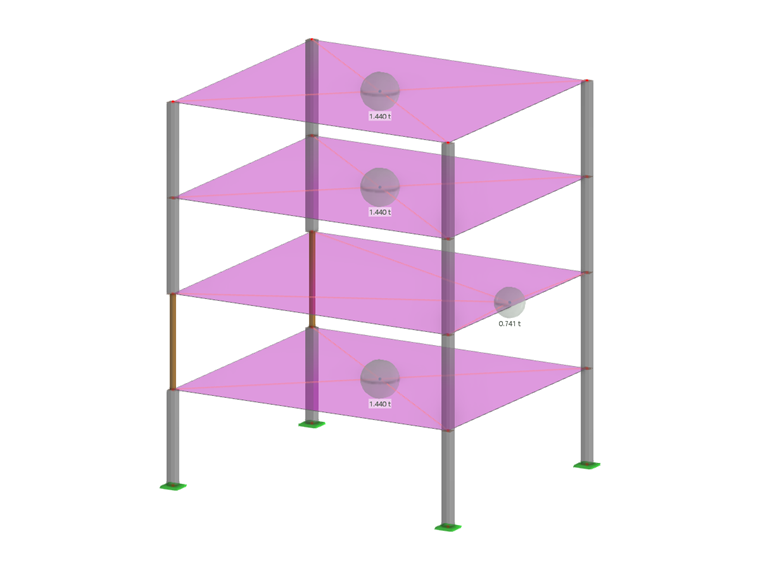

W poniższym modelu na drugiej kondygnacji znajdują się stosunkowo lekkie pręty drewniane po jednej stronie. W rezultacie środek ciężkości przesuwa się na drugą stronę piętra.
