Rámový nosník se připojí ke sloupům pomocí ohybově tuhých čelních desek. Vnější příčné nosníky – pruty č. 5 a 6 – se navíc připevní ke sloupům pomocí desek na stojině.

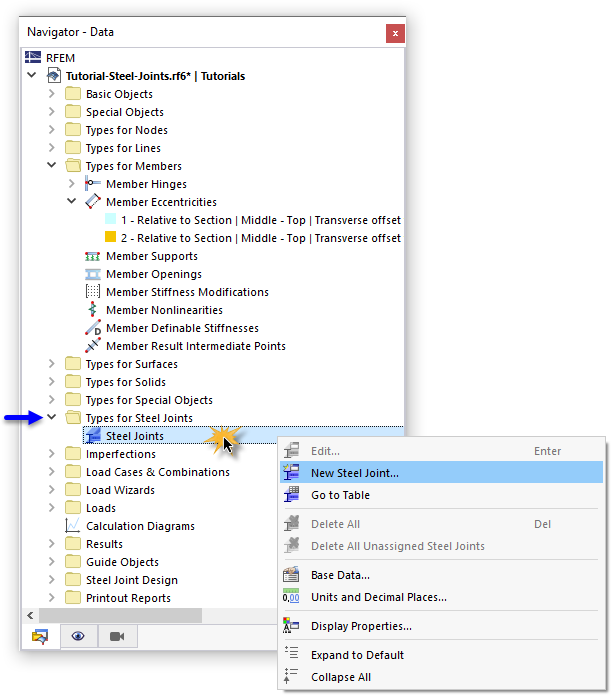

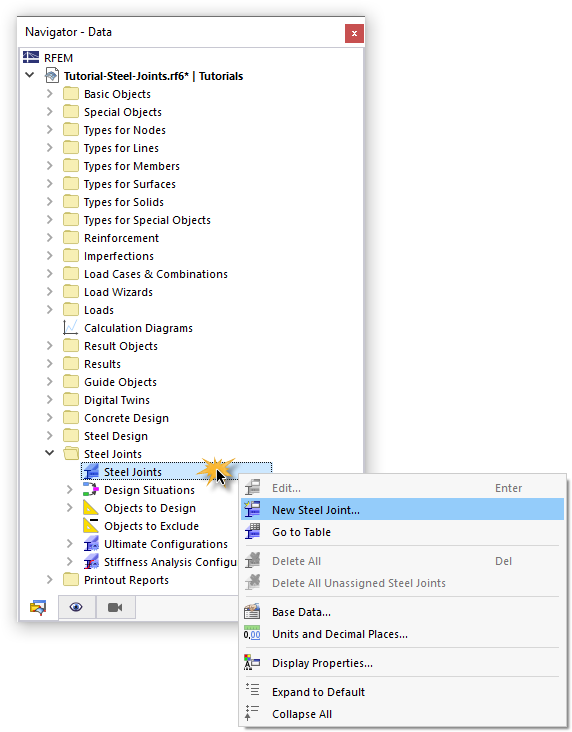

Chcete-li definovat nový ocelový přípoj, otevřete kategorii „Ocelové přípoje“ v „Navigátoru – Data“. Poté klikněte pravým tlačítkem myši na položku „Ocelové přípoje“. V místní nabídce vyberte možnost „Nový ocelový přípoj“.

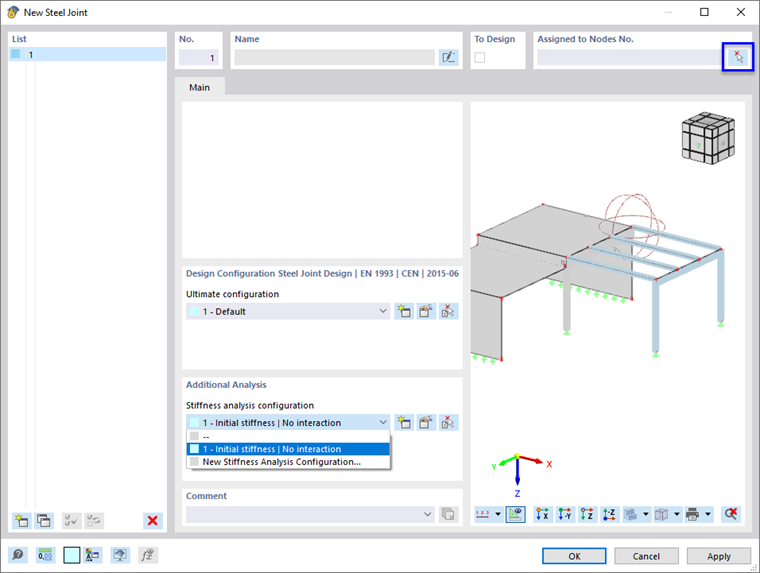

V dialogu „Nový ocelový spoj“ je jako výchozí nastavení zvolena konfigurace pro posouzení podle mezní hodnoty tuhosti (MSÚ). Pokud není přednastavena žádná konfigurace analýzy tuhosti, vyberte v oblasti „Další analýzy“ položku „1 – Počáteční tuhost | Žádná interakce“, aby byl spoj klasifikován.
Chcete-li graficky určit příslušné uzly spojů, klikněte na tlačítko

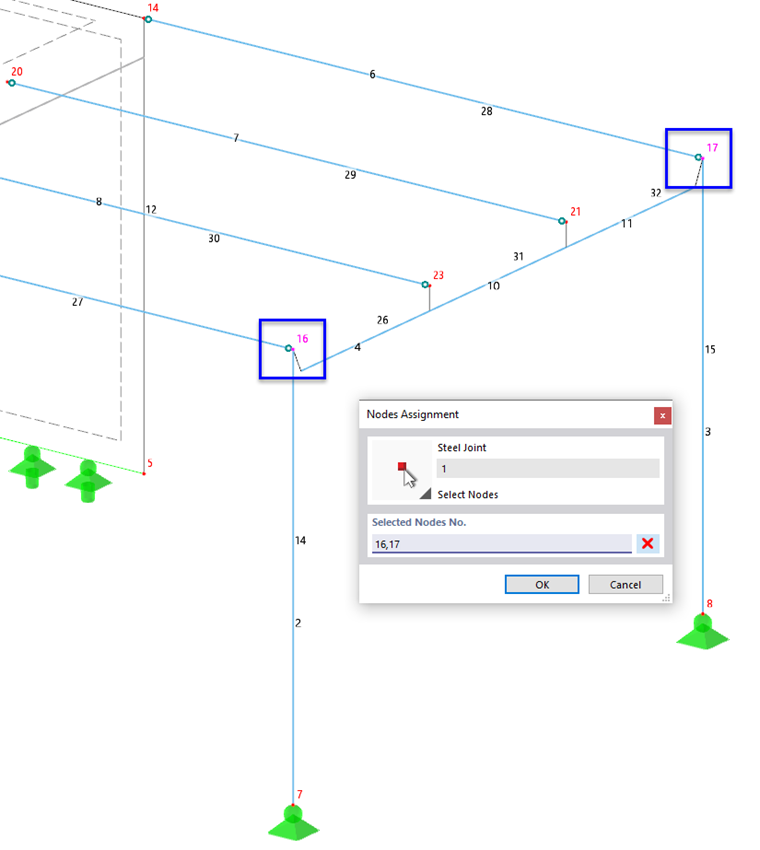

v části „Přiřazeno k uzlům č.“. Poté vyberte dva rohové uzly č. 16 a 17 tak, že na ně v pracovním okně postupně kliknete.

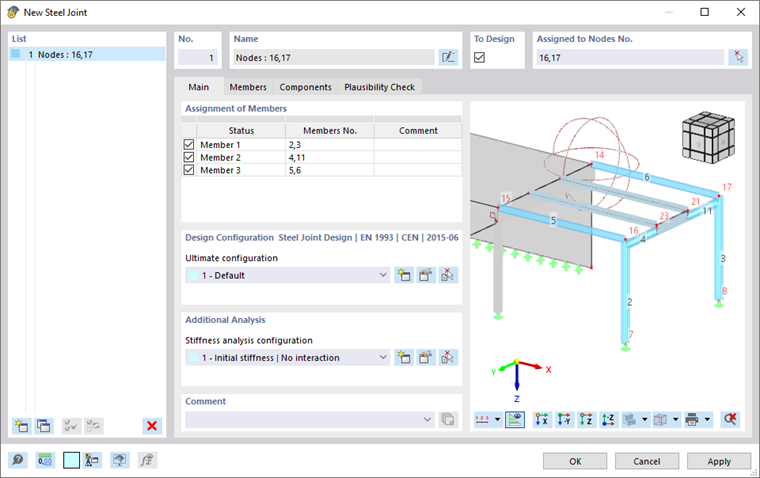

Kliknutím na tlačítko OK se vrátíte do dialogu, kde jsou nyní nastavena čísla uzlů. V oblasti „Přiřazení prutů“ program vytvořil tři „pruty“. Tyto pruty představují typy prutů pro posouzení, které vycházejí z topologie vybraných uzlů.
Prvky se stejnými vlastnostmi a podobnými pozicemi v modelu jsou seskupeny dohromady.

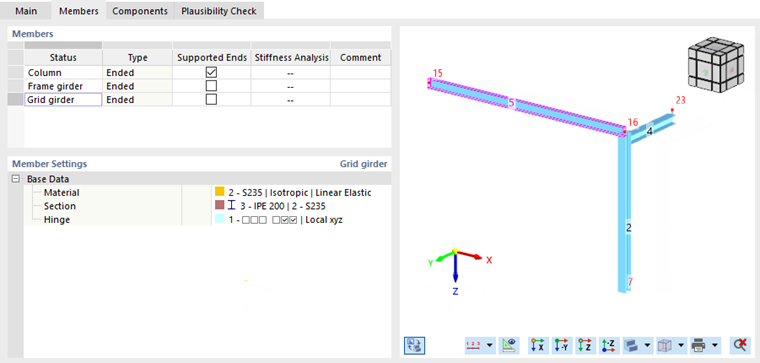

Přejděte na záložku Pruty. Výběrem typu prutu ve sloupci „Status“ můžete zkontrolovat jeho umístění v zobrazení modelu vpravo. Pro lepší přehled můžete typy prutů přejmenovat: Nahraďte „Prut 1“ výrazem Sloup, „Prut 2“ výrazem Rámový nosník a „Prut 3“ výrazem Příčný nosník.
Jeden z prutů v uzlu musí mít podepřené konce. V opačném případě nelze náhradní konečně-prvkový model ocelového přípoje posoudit. Uzlová podpora sloupu se pro tento prut automaticky rozpozná a přednastaví.
Chcete-li klasifikovat přípoj rámového nosníku, zaškrtněte políčko ve druhém řádku sloupce „Analýza tuhosti“. Otevřete seznam a vyberte všechny vnitřní síly (N, My, Mz) pro analýzu.

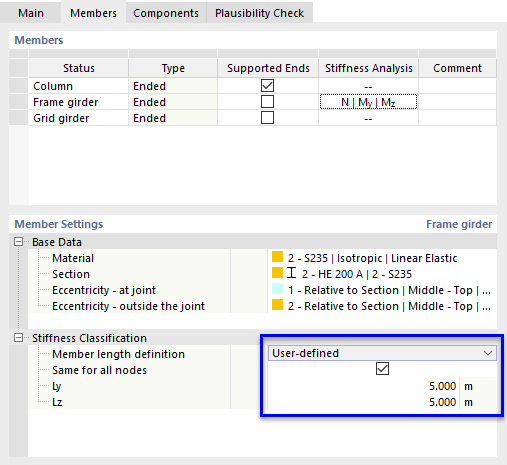

Kromě toho je třeba pro analýzu tuhosti upravit délku rámového nosníku (spojitý prvek byl rozdělen, aby bylo možné použít spoje pro příčné nosníky – viz kapitola ). Ujistěte se, že je v oblasti „Pruty“ stále vybrána druhá linie. Poté klikněte na políčko „Z globálního modelu“ v části „Klasifikace tuhosti“. Otevřete seznam, kde vyberete možnost „Uživatelsky zadání“.
Dále vyberte možnost Stejně pro všechny uzly. Nakonec zadejte délku rámového nosníku 5 m pro parametry Ly a Lz.
Nyní můžete začít zadávat komponenty spoje. Za tímto účelem přepněte na záložku Komponenty.
Čelní deska (rámový nosník se sloupy)
Seznam komponent je zatím prázdný. Chcete-li vytvořit komponentu čelní desky pro rámový nosník, klikněte na tlačítko
v oblasti „Komponenty“.

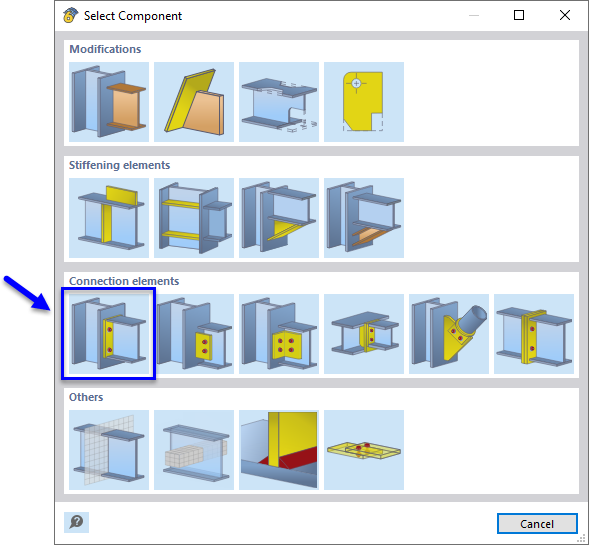

V okně „Vybrat komponentu“ vyberte typ komponenty Čelní deska kliknutím na něj.
Vrátíte se na záložku „Komponenty“, kde je čelní deska nastavena jako nový typ komponenty.

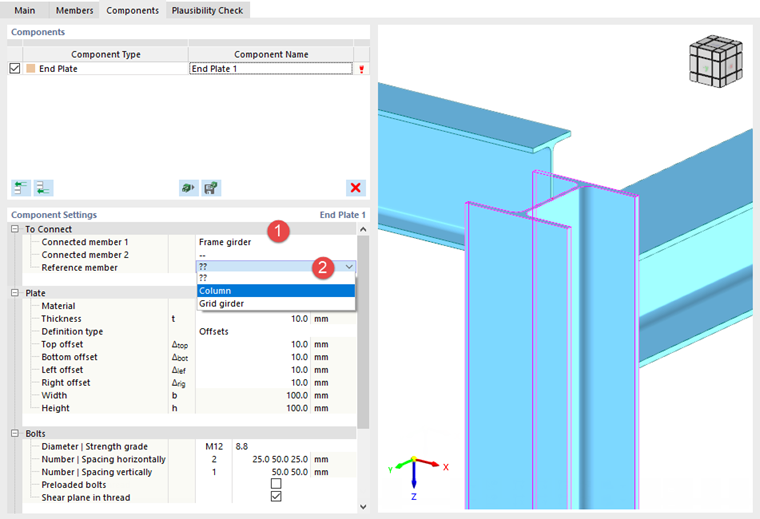

V oblasti „Nastavení komponenty“ vyberte v seznamu Rámový nosník jako „Připojený prut 1“ (1). Jako „Referenční prut“ vyberte Sloup (2).
Dále nastavte následující parametry pro definici čelní desky.
Deska
| Materiál | 2 - S 235 |
| Tloušťka | 15 mm |
| Odsazení vlevo | 0 mm |
| Odsazení vpravo | 0 mm |
Šrouby
| Průměr | M16 |
| Pevnost | 10.9 |
| Rozteč vodorovně | 40 120 40 mm (jednotlivé hodnoty oddělte mezerami) |
| Počet svisle | 2 |
| Rozteč svisle | 55 100 55 mm |
| Předepjaté šrouby | Povoleno |
| Smyková rovina v závitu | Zakázáno |
Svary
| Pásnice 1 | 6 mm |
| Stojina | 4 mm |
| Pásnice 2 | 6 mm |

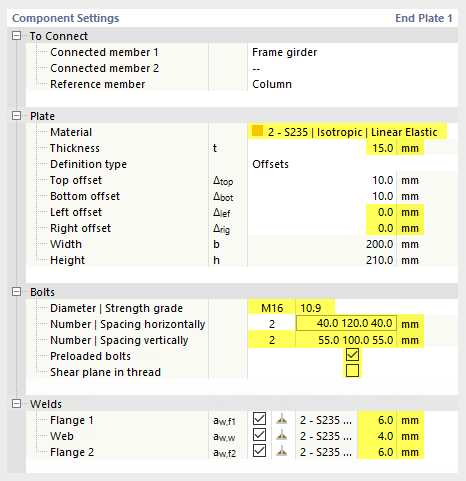

Nastavení komponent by mělo vypadat jako na následujícím obrázku.
Ořez prutu a deska na stojině (příčný nosník na sloup)
Další komponenta, kterou je třeba definovat, spojuje příčný nosník se sloupem pomocí desky na stojině. K tomu je nutné sloup prodloužit až k horní hraně příčného nosníku pomocí prvku „ořez prutu“. Poté lze použít prvek „deska na stojině“.

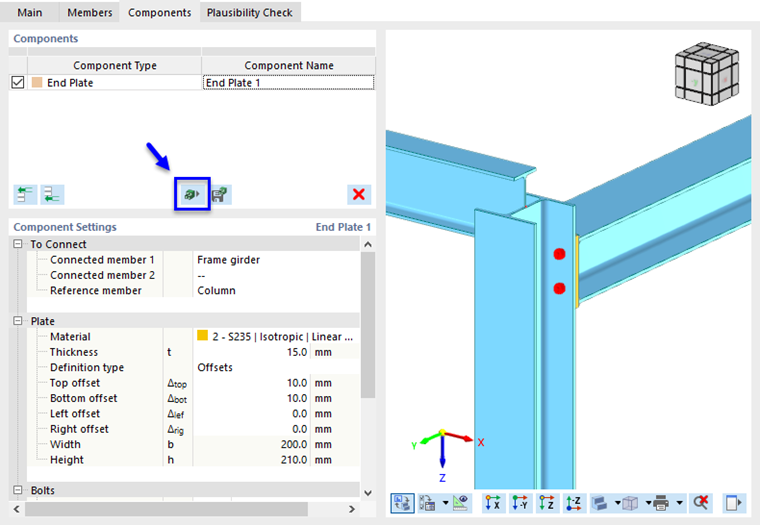

Místo samostatného definování obou prvků je pohodlnější použít jednu ze šablon v databázi komponent. Kliknutím na tlačítko
v části „Komponenty“ otevřete tuto databázi v Centru Dlubal.
Centrum Dlubal nabízí širokou škálu šablon. Chcete-li najít tu správnou, můžete využít možnosti filtrování: V kategorii „Spojovací prvky“ (1) vyberte typ Deska na stojině. Jelikož se spojují pouze dva prvky, v kategorii „Počet prvků“ (2) vyberte hodnotu 2. Nyní se v centrální oblasti zobrazí pouze jeden typ. Vyberte tuto desku na stojině (3).
Klikněte na tlačítko OK (4).

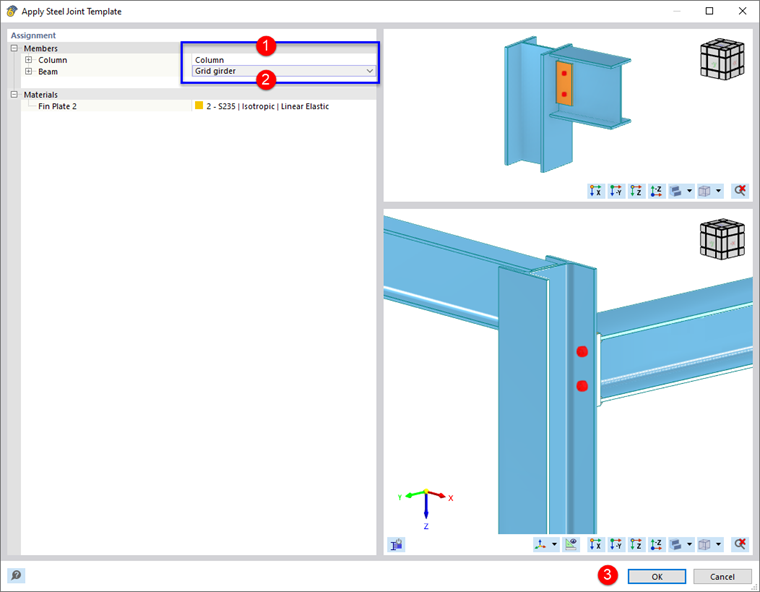

Otevře se dialog „Použít šablonu ocelové přípoje“, ve kterém program automaticky vyplní pruty a materiály pro použití šablony. Toto přiřazení je však nutné ručně upravit: U prutu „Sloup“ vyberte ze seznamu položku Sloup (1). Poté nastavte Příčný nosník pro prut typu „Nosník“ (2).
Po kliknutí na OK (3) se do seznamu komponent přidají dva nové typy: „Ořez prutu“ a „Deska na stojině“.

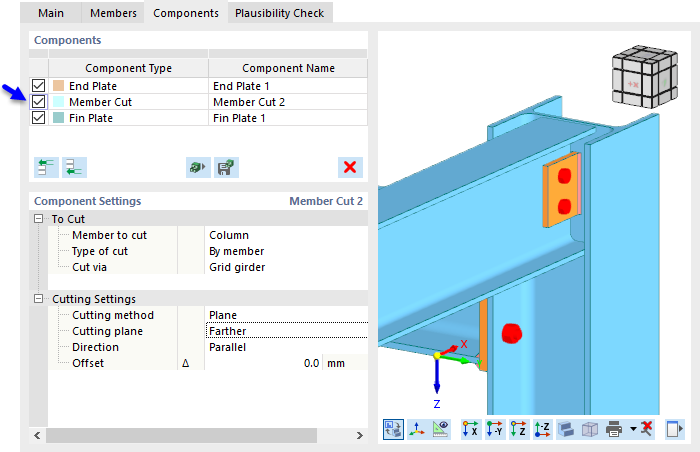

Pokud deaktivujete komponentu „Ořez prutu“ odškrtnutím příslušného políčka, uvidíte v náhledu, jak se sloup upravil. Políčko však znovu zaškrtněte, aby se komponenta použila na spoj!
Vyberte komponentu Deska na stojině kliknutím na třetí řádek v oblasti „Komponenty“. Výchozí hodnoty v části „Nastavení komponent“ jsou vhodné. Jediné, co zde musíte upravit, je zrušit zaškrtnutí políčka Smyková rovina v závitu.
Nastavení komponenty by pak mělo vypadat jako na následujícím obrázku.

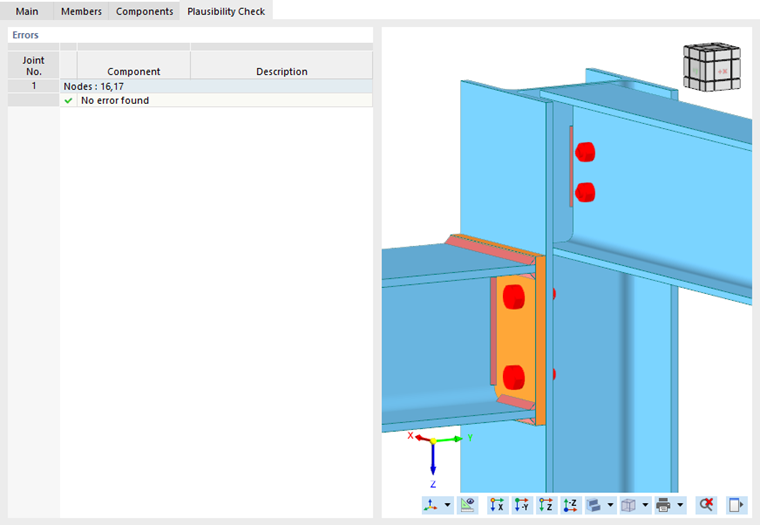

Přejděte na záložku „Kontrola správnosti“. Spoj je správně definován, protože program nezjistil žádné chyby.
Klikněte na tlačítko OK a zavřete tak dialog. V pracovním okně se spoj zobrazí na obou rohových uzlech jako zjednodušený model. Pokud v seznamu

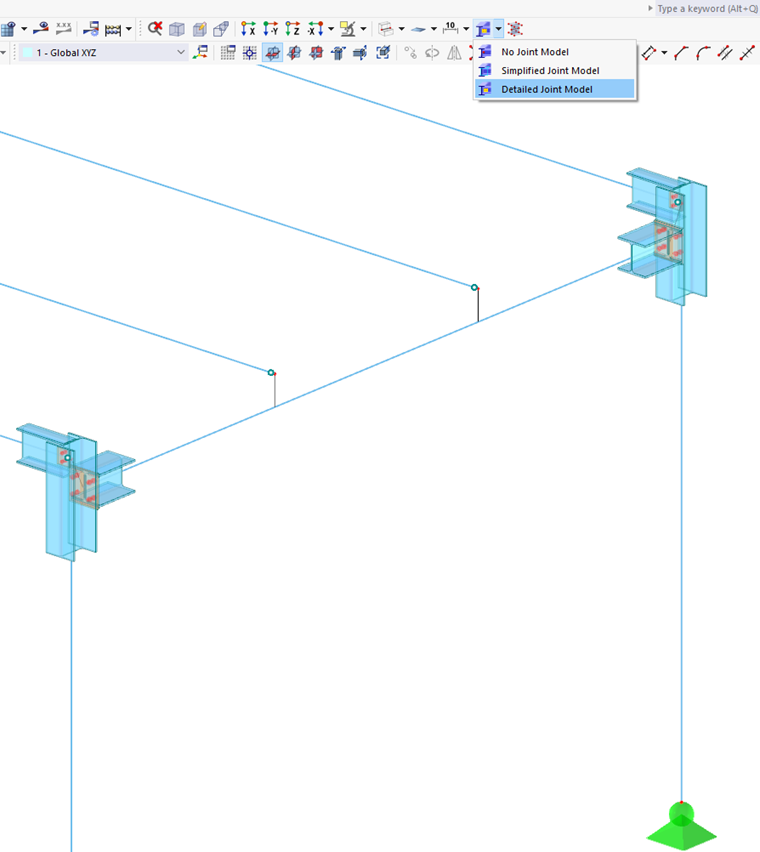

na panelu nástrojů vyberete možnost Podrobný model spoje, můžete aktivovat 3D zobrazení komponent.
