La viga del pórtico debe conectarse a las columnas mediante placas de extremo resistentes a la flexión. Además, las vigas de la retícula exterior – los elementos n.º 5 y 6 – deben fijarse a las columnas mediante placas de alma.

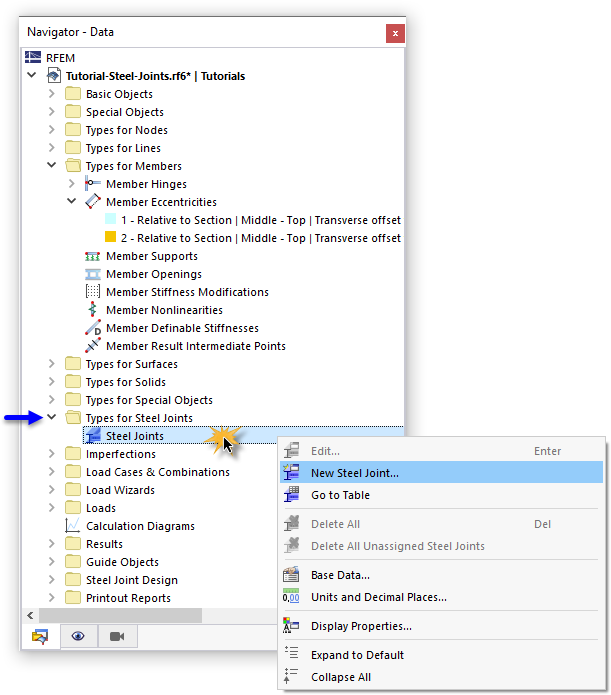

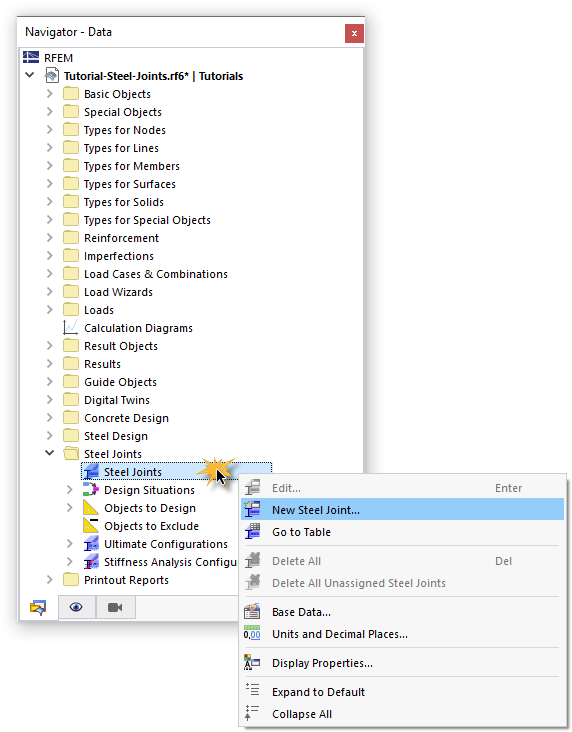

Para definir una nueva unión de acero, abra la categoría Uniones de acero en el "Navegador - Datos". A continuación, haga clic con el botón derecho en el elemento Uniones de acero. En el menú contextual, seleccione Nueva unión de acero.
En el cuadro de diálogo "Nueva unión de acero", la configuración predeterminada está establecida para el diseño en ELU. Si no hay ninguna configuración de análisis de rigidez predefinida, seleccione el elemento 1 - Rigidez inicial | Sin interacción en el área "Análisis adicional" para que la conexión se clasifique.

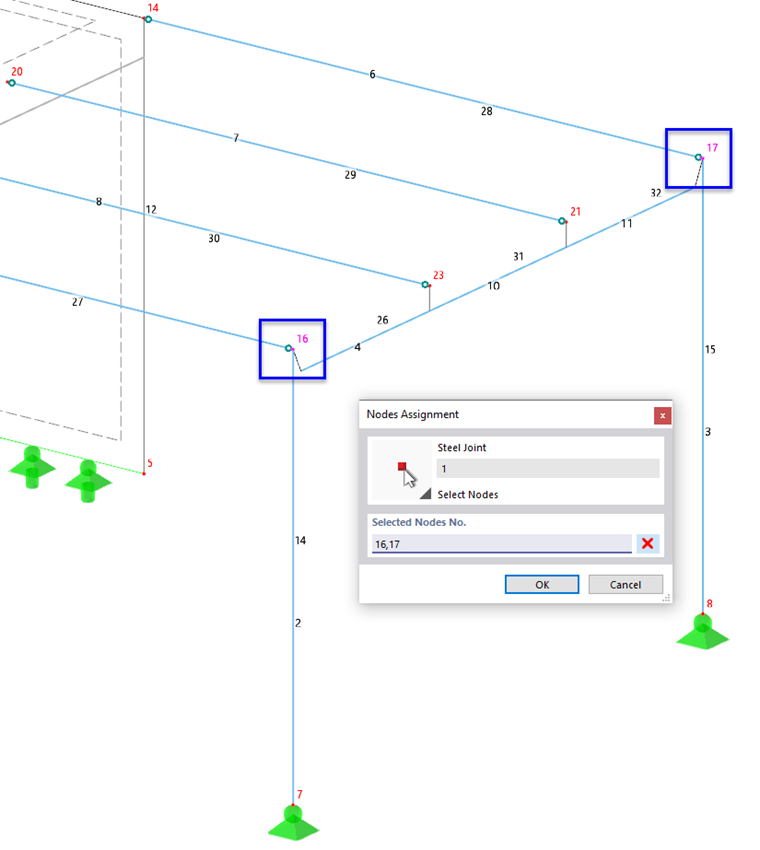

Para especificar los nodos relevantes de la conexión gráficamente, haga clic en el botón
en el área "Asignado a n.º de nodos". A continuación, seleccione los dos nodos de esquina n.º 16 y 17 haciendo clic en ellos uno por uno en la ventana de trabajo.

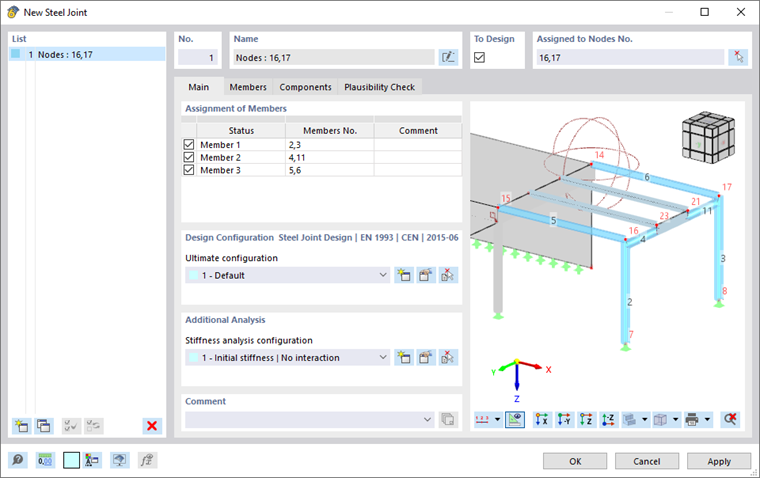

Haga clic en OK para volver al cuadro de diálogo, donde ahora se establecen los números de nodo. En el área "Asignación de elementos", el programa ha creado tres "Elementos". Estos representan tipos de elementos para el diseño que se basan en la topología de los nodos seleccionados.
Los elementos con propiedades idénticas y posiciones similares en el modelo se agrupan.

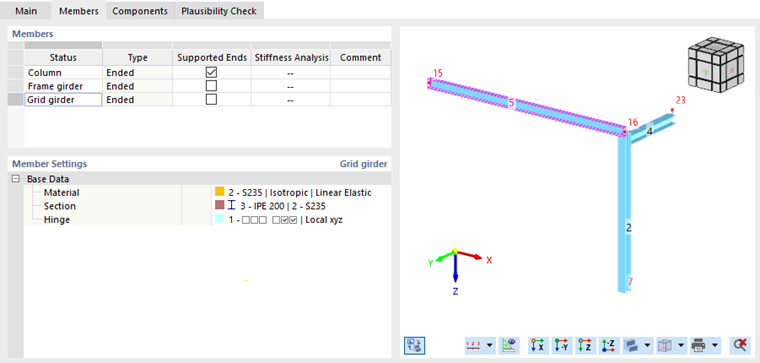

Vaya a la pestaña Elementos. Al seleccionar un tipo de elemento en la columna "Estado", puede comprobar su ubicación en la vista del modelo a la derecha. Puede renombrar los tipos de elemento para una mejor visión general: Sustituya "Elemento 1" por Columna, "Elemento 2" por Viga del pórtico, y "Elemento 3" por Viga de retícula.
Uno de los elementos que confluyen en el nudo debe tener extremos apoyados. De lo contrario, no se puede diseñar el Substitute Steel Joint FE Model. El apoyo nodal de la columna se detecta automáticamente y se predefine para ese elemento.
Para clasificar la unión de la viga del pórtico, seleccione la casilla de la segunda línea de la columna "Análisis de rigidez". Abra la lista y, a continuación, seleccione todas las fuerzas internas (N, My, Mz) para el análisis.

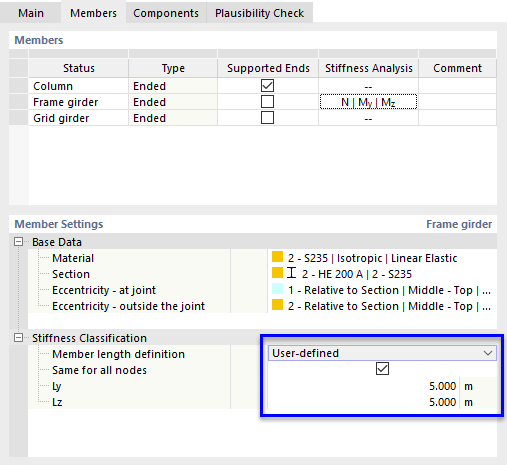

Además, la longitud de la viga del pórtico debe ajustarse para el análisis de rigidez (el elemento continuo se dividió para aplicar uniones para las vigas de retícula – véase el capítulo Ajuste del modelo ). Asegúrese de que la segunda línea siga seleccionada en el área "Elementos". A continuación, haga clic en la casilla Desde modelo global en el área "Clasificación de rigidez". Abra la lista donde seleccione la opción Definido por el usuario.
A continuación, seleccione la opción Igual para todos los nodos. Por último, introduzca la longitud de la viga del pórtico de 5 m para los parámetros Ly y Lz, respectivamente.
Ahora puede comenzar a definir los componentes de la unión. Para ello, cambie a la pestaña Componentes.
Placa de extremo (Viga del pórtico a columna)

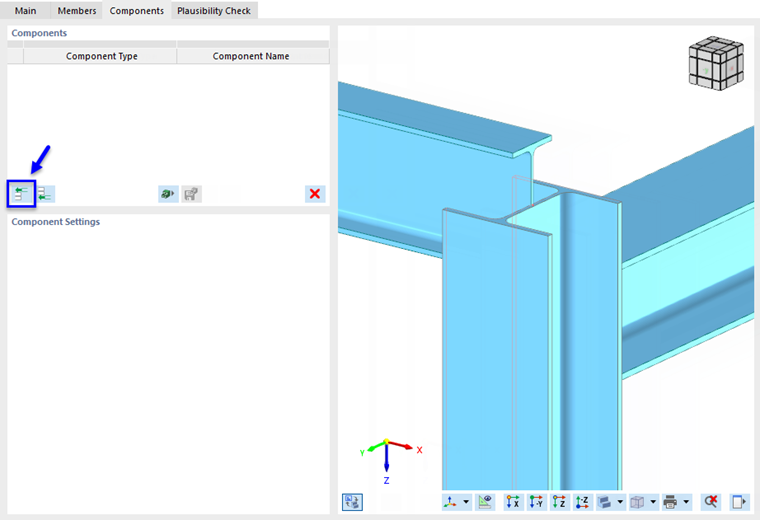

La lista de componentes sigue vacía. Para crear el componente de placa de extremo para la viga del pórtico, haga clic en el botón
en el área "Componentes".

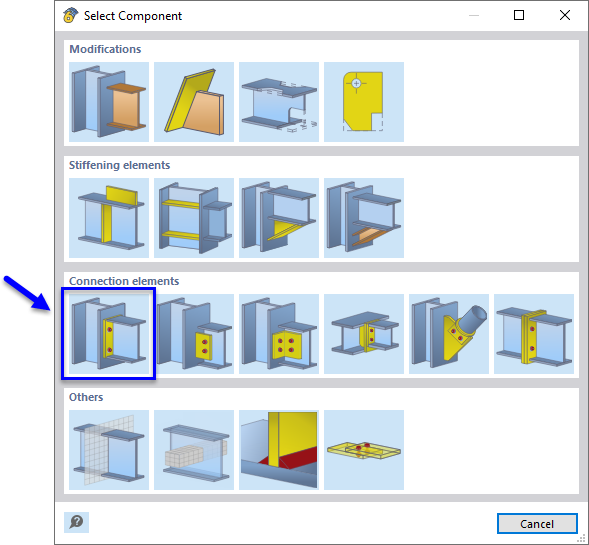

En la ventana "Seleccionar componente", seleccione el tipo de componente Placa de extremo haciendo clic en él.
Regresa a la pestaña "Componentes", donde la placa de extremo queda definida como nuevo tipo de componente.

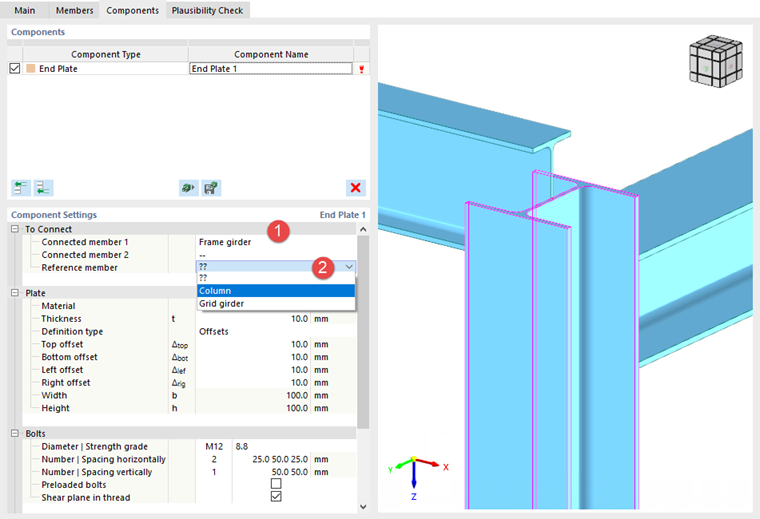

En el área "Configuración del componente", seleccione la Viga del pórtico como "Elemento conectado 1" en la lista (1). Como "Elemento de referencia", seleccione la Columna (2).

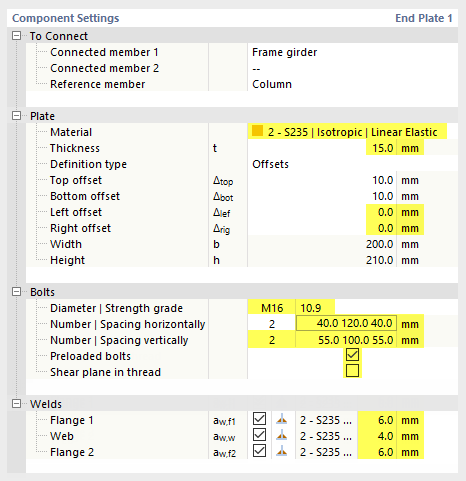

Además, establezca los siguientes parámetros para definir la placa de extremo.
Placa
| Material | 2 - S 235 |
| Espesor | 15 mm |
| Desfase izquierdo | 0 mm |
| Desfase derecho | 0 mm |
Tornillos
| Diámetro | M16 |
| Resistencia | 10.9 |
| Separación horizontal | 40 120 40 mm (separe los valores con espacios) |
| Número vertical | 2 |
| Separación vertical | 55 100 55 mm |
| Tornillos pretensados | Activado |
| Plano de cortante en la rosca | Desactivado |
Soldaduras
| Brida 1 | 6 mm |
| Alma | 4 mm |
| Brida 2 | 6 mm |
La configuración del componente debería tener entonces el aspecto de la siguiente imagen.
Corte de elemento y placa de alma (Viga de retícula a columna)
El siguiente componente que se definirá conecta la viga de retícula con la columna mediante una placa de alma. Para ello, la columna debe prolongarse hasta el borde superior de la viga de retícula mediante el componente "corte de elemento". Después puede aplicarse el componente "placa de alma".

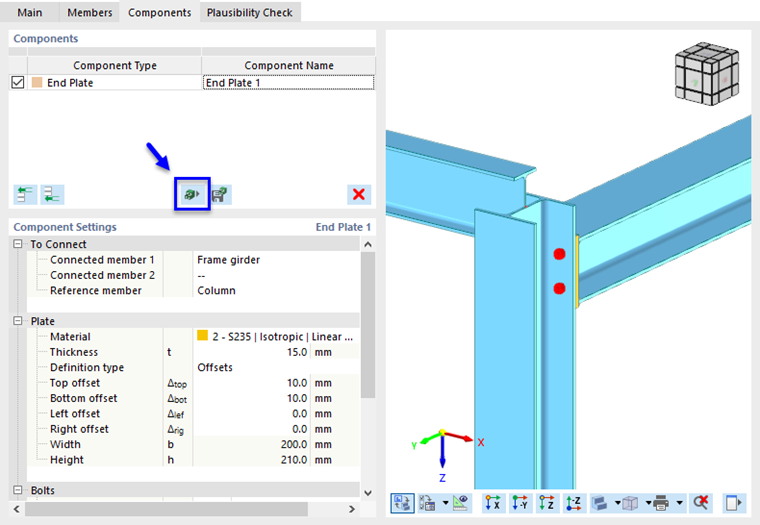

En lugar de definir los dos componentes por separado, es más conveniente utilizar una de las plantillas de la biblioteca de componentes. Haga clic en el botón
en el área "Componentes" para abrir esa biblioteca en el Dlubal Center.

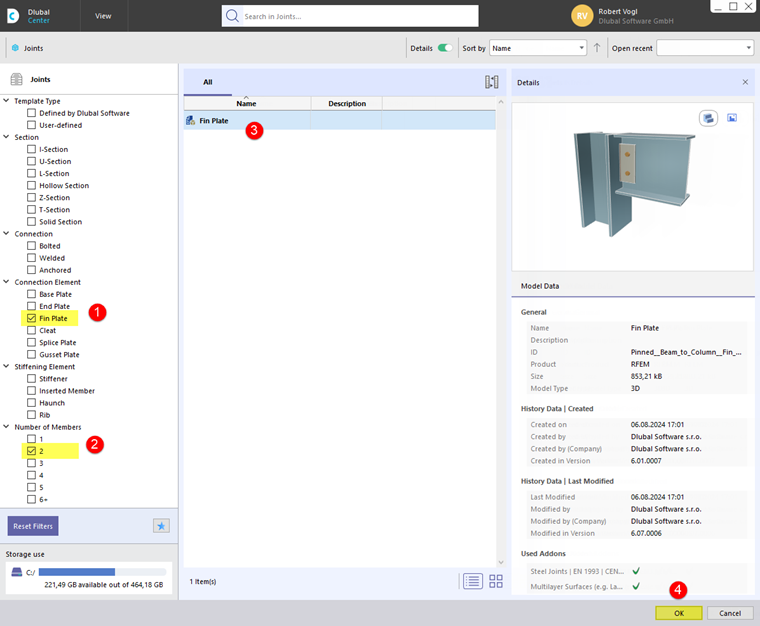

El Dlubal Center ofrece una amplia variedad de plantillas. Para encontrar la adecuada, puede usar las opciones de filtro: Seleccione el tipo Placa de alma en la categoría "Elemento de conexión" (1). Como solo se conectan dos elementos, seleccione 2 en la categoría "Número de elementos" (2). Ahora solo se muestra un tipo en el área central. Seleccione esa Placa de alma (3).
Haga clic en OK (4).

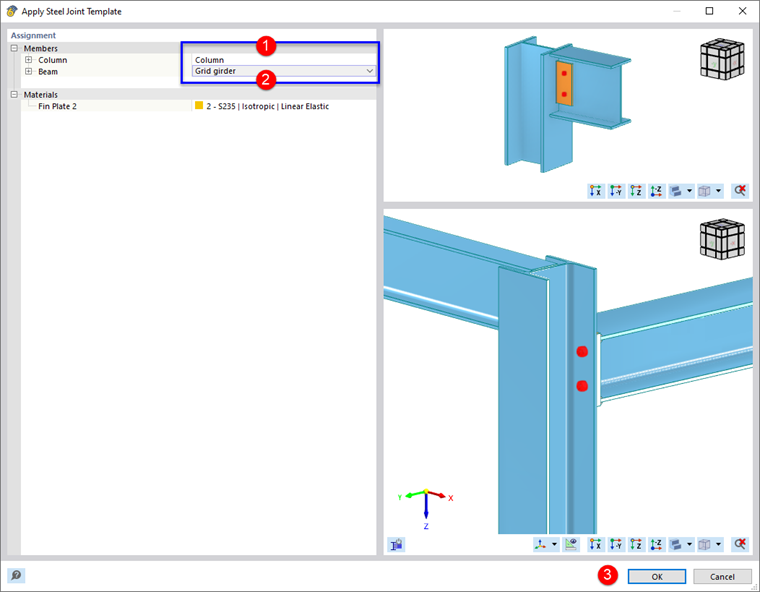

Se abre el cuadro de diálogo "Aplicar plantilla de unión de acero", donde el programa rellena los elementos y materiales para aplicar la plantilla. Sin embargo, es necesario ajustar esa asignación manualmente: Para el elemento "Columna", seleccione el elemento Columna de la lista (1). A continuación, establezca la Viga de retícula para el elemento "Viga" (2).
Cuando haya hecho clic en OK (3), se incluyen dos nuevos tipos de componente en la lista de componentes: "Corte de elemento" y "Placa de alma".

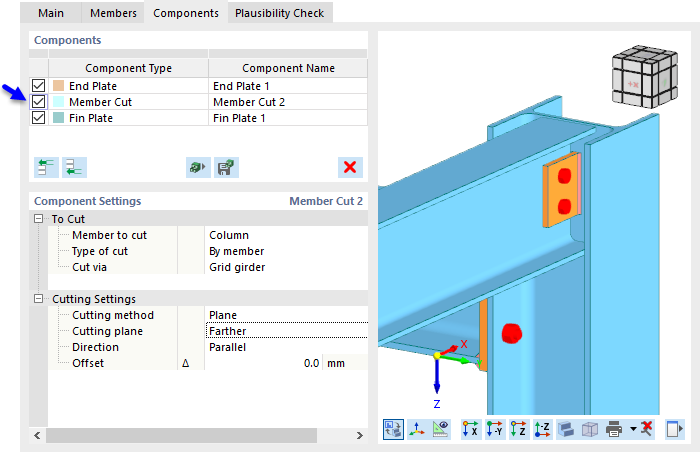

Si desactiva el componente "Corte de elemento" desmarcando su casilla, verá en la vista previa cómo se ha ajustado la columna. No obstante, vuelva a activar la casilla para que el componente se aplique a la conexión.

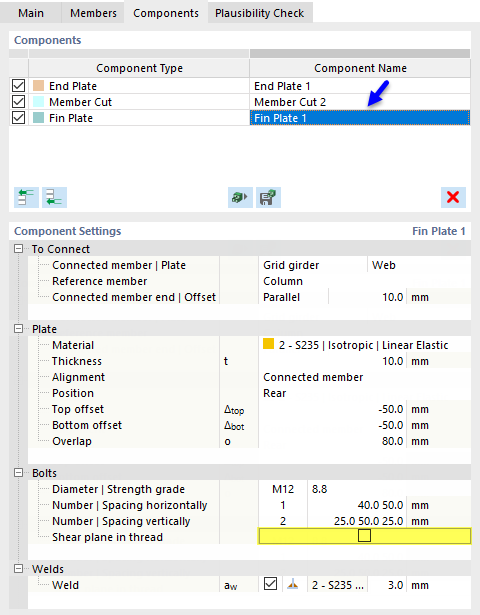

Seleccione el componente Placa de alma haciendo clic en la tercera línea del área "Componentes". Los valores predeterminados en el área "Configuración del componente" son adecuados. Lo único que debe ajustar aquí es desmarcar la casilla Plano de cortante en la rosca.
La configuración del componente debería tener entonces el aspecto de la siguiente imagen.

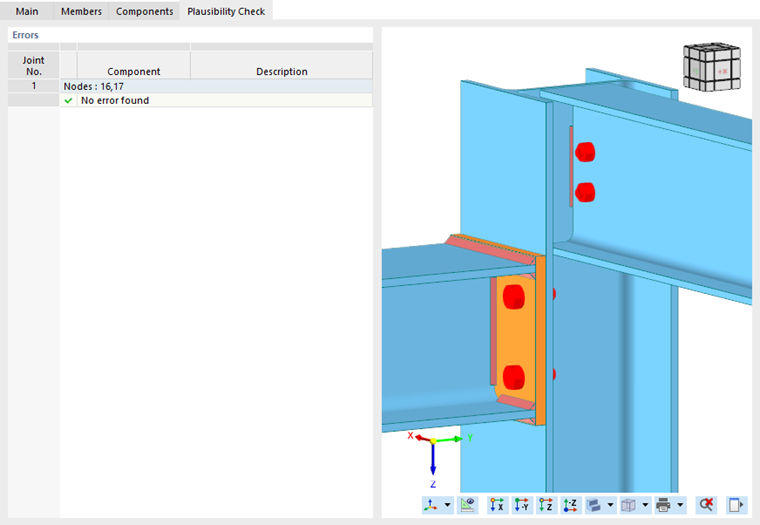

Cambie a la pestaña Comprobación de plausibilidad. La conexión está definida correctamente, ya que el programa no detecta ningún error.

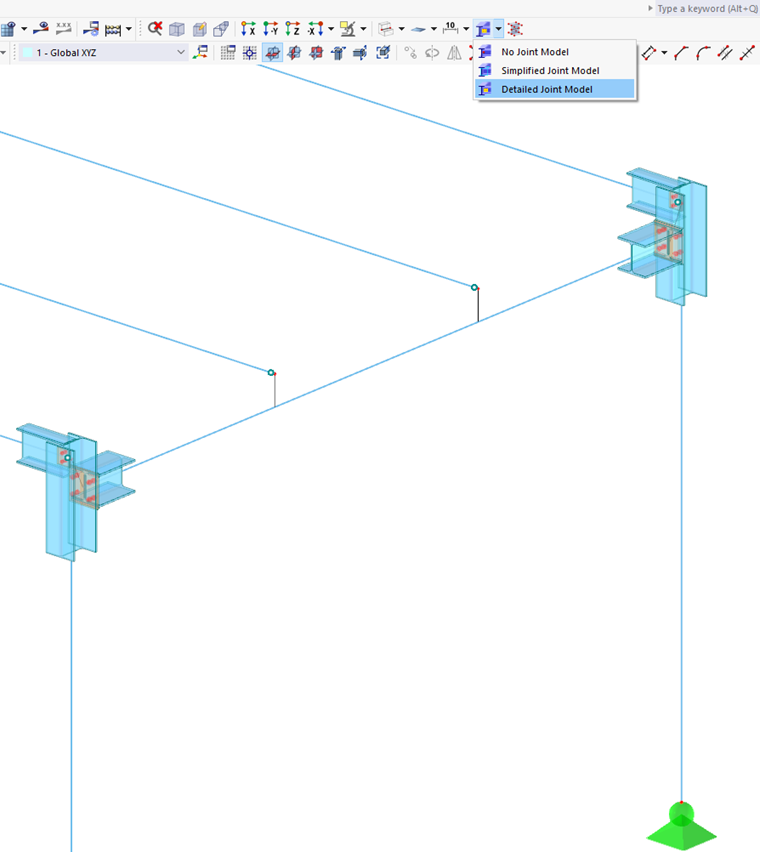

Haga clic en OK para cerrar el cuadro de diálogo. En la ventana de trabajo, la conexión se muestra en los dos nodos de esquina como un modelo simplificado. Cuando seleccione el Modelo detallado de la unión en la lista desplegable
de la barra de herramientas, puede activar la vista 3D de los componentes.
