rato
As funções do rato seguem as normas do Windows: Quando clica numa estrutura ou num objeto com o botão esquerdo do rato , seleciona-a. Faça duplo clique sobre o objeto para abrir a caixa de diálogo de edição. Pode utilizar esta funcionalidade não apenas para os objetos gráficos na janela de trabalho, mas também para as entradas dos objetos no navegador.
Quando mantém premida a tecla Ctrl , pode selecionar vários objetos clicando sobre os mesmos, um após o outro. Um símbolo de mais irá aparecer no cursor. Pode remover um objeto da seleção mantendo premida a tecla Shift. Em concordância, aparece um símbolo de menos no cursor.
Ao clicar com o botão direito do rato num objeto, abre o seu menu de contexto. Es bietet Ihnen objektbezogene Befehle und Funktionen an (siehe Bild Shortcut Menu of Node ). Os menus de contexto estão disponíveis não apenas nos gráficos, mas também no navegador e nas tabelas. Além do mais, pode abrir uma janela de zoom mantendo pressionado o botão direito do rato para aumentar uma determinada área da janela (corresponde à função "Zoom com janela" no RFEM 5).
Quando desloca com a roda do rato , pode maximizar ou minimizar o modelo exibido. A atual posição do cursor serve de centro da área de zoom. Isto também funciona com o teclado numérico ao mover dois digitais para cima ou para baixo ou para cima ou para baixo.
Pode deslocar o modelo utilizando a roda do rato premida. Quando mantém premida a tecla Ctrl, é possível rodar a vista do modelo'. A rotação também é possível utilizando a roda do rato e pressionando o botão direito do rato.
Cubo de vistas
No canto superior direito do espaço de trabalho existe um cubo, o Cubo de vistas. Ao clicar sobre o cubo ou rodar o mesmo (mantenha o botão esquerdo do rato premido enquanto desloca o cursor), pode controlar a vista.
Botões Ver
É fácil alternar rapidamente entre as vistas padrão utilizando as funções no menu Ver → Selecionar vista e os botões atribuídos na barra de ferramentas.
Os botões tem as seguintes funções:
| botão | Função |
|---|---|
|
Cancelar vista ampliada e mostrar modelo completo |
|
Mostrar o modelo numa vista axonométrica |
|
Define o modelo no ângulo de vista da barra definida pelo utilizador viewpoint |
|
Mostrar o modelo numa vista de perspetiva |
|
Mostrar vista do modelo na direção X |
|
Mostrar vista do modelo na direção Y oposta |
|
Mostrar vista do modelo na direção Z |
|
Mostrar vista do modelo na direção de X oposta |
Atalhos de teclado
Também é possível utilizar o teclado para controlar os gráficos. Os atalhos estão disponíveis na caixa de diálogo "Personalizar", que pode ser aberta selecionando Personalizar menus e barras de ferramentas no menu Ver. De seguida, selecione a categoria Vista.

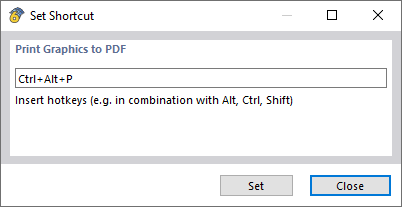

Para atribuir um atalho definido pelo utilizador, faça duplo clique sobre o comando. Depois, pode definir a combinação de teclas na caixa de diálogo 'Definir atalho'.
Pode utilizar o comando
pode restaurar os atalhos de teclado padrão.
Representação
Existem diversas formas de representar graficamente o modelo. Utilize o botão da lista para alternar rapidamente entre os três tipos de visualização básicos.
As funções dos botões são as seguintes:
| botão | Função |
|---|---|
|
Mostra um modelo de linha no qual as superfícies são indicadas por linhas tracejadas dentro das linhas de contorno |
|
Exibe o modelo representado numa vista transparente com secções de barra e superfícies sem espessura |
|
Exibe o modelo representado como um modelo sólido com secções e superfícies preenchidas onde não é possível "alargar" para fazer seleções |
É possível especificar configurações detalhadas para a visualização dos objetos estruturais e das cargas na Navigator - Display na categoria Representação.
