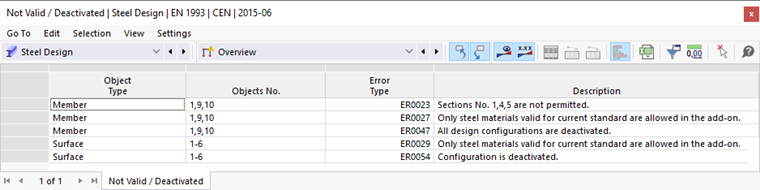

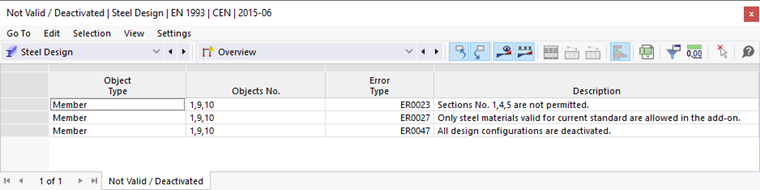

Impostare nuovamente la categoria Steel Design nell’elenco. Viene visualizzata la tabella "Not Valid / Deactivated". Essa offre una panoramica delle sezioni, dei materiali e delle superfici che non sono stati considerati durante la progettazione in acciaio.

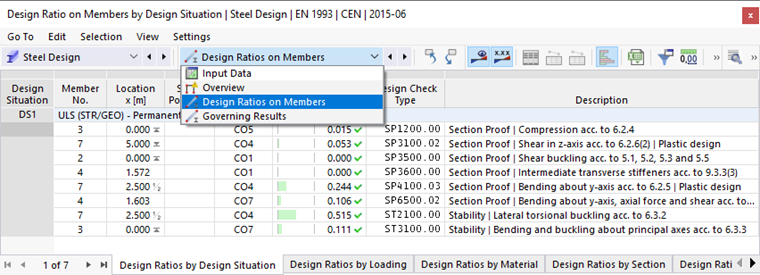

Per controllare i risultati di verifica specifici di ciascun elemento, utilizza le categorie nell’elenco della barra degli strumenti. A ciascuna categoria è assegnato un insieme di tabelle.
Rapporti di verifica sugli elementi

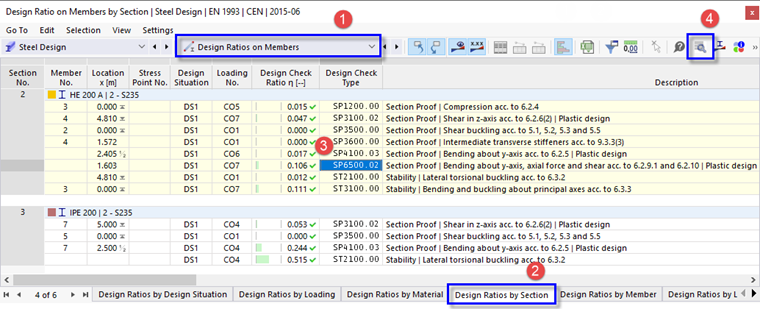

Seleziona la categoria Design Ratios on Members (1). I rapporti di verifica di ciascun elemento sono elencati secondo diversi criteri in ogni scheda tabella. Imposta la tabella Design Ratios by Cross-Section (2).
Questa tabella mostra i risultati massimi di ciascuna sezione. I valori elencati nella colonna "Design Check Ratio" rappresentano il rapporto tra i valori di verifica esistenti e le rispettive resistenze di progetto. Essi includono le verifiche di sezione nonché le verifiche di stabilità. Le prime sono indicate come tipi di verifica "SP", le seconde come "ST". Ad esempio, "SP6500.02" rappresenta la verifica di sezione per flessione attorno all’asse y, forza assiale e taglio secondo EN 1993-1-1, 6.2.9.1 e 6.2.10. Seleziona questa riga nei risultati HEA 200 (3). Il rapporto più elevato di quel tipo di verifica per questa sezione è stato calcolato per la trave di telaio (n. elemento 4). La posizione x è contrassegnata da una freccia nella grafica.

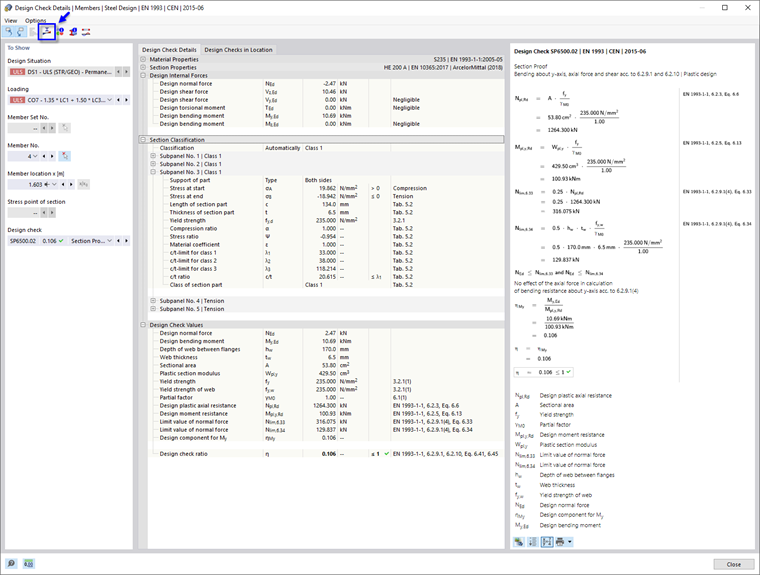

Per esaminare i dettagli di verifica di questo controllo, fai clic sul pulsante
nella barra degli strumenti della tabella (4). Si apre la finestra "Design Check Details".
Questa finestra presenta tutti i parametri della verifica e le equazioni pertinenti. Facendo clic sul pulsante
nell’area in basso a destra, puoi passare dalla visualizzazione dei valori a quella dei simboli nelle formule della verifica.
Quando apri la voce ad albero "Section Classification", puoi anche controllare la classificazione della sezione HEA.
Per visualizzare il diagramma dei risultati della sezione, fai clic sul pulsante
nella barra degli strumenti.
Utilizzando il pulsante elenco
, puoi inoltre visualizzare le tensioni o le deformazioni della sezione della trave di telaio. Fai clic su Close per chiudere questa finestra.

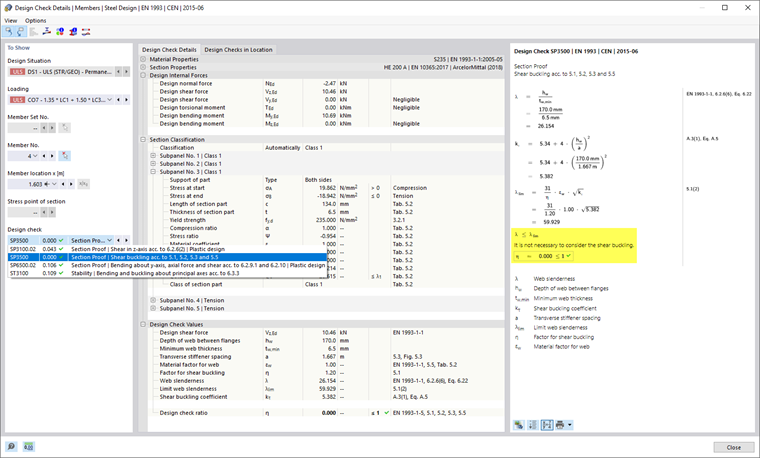

Per verificare i risultati di instabilità a taglio di questo elemento, seleziona l’opzione SP3500 dall’elenco "Design check".
Poiché la snellezza dell’anima della sezione HEA è inferiore al valore limite, non è necessario considerare l’instabilità a taglio. I rinforzi trasversali definiti per la trave di telaio non hanno quindi alcuna influenza su questo tipo di verifica.
Torna alle tabelle facendo clic su Close.

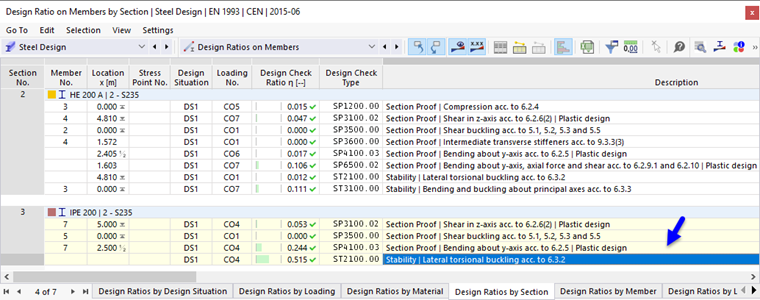

Il rapporto complessivo più elevato della verifica di stabilità si ha per la sezione IPE 200. Seleziona questa riga.
Fai clic sul pulsante
nella barra degli strumenti della tabella per aprire nuovamente la finestra "Design Check Details".
Puoi esaminare ancora una volta i valori della verifica, come il momento critico elastico, la snellezza ecc.

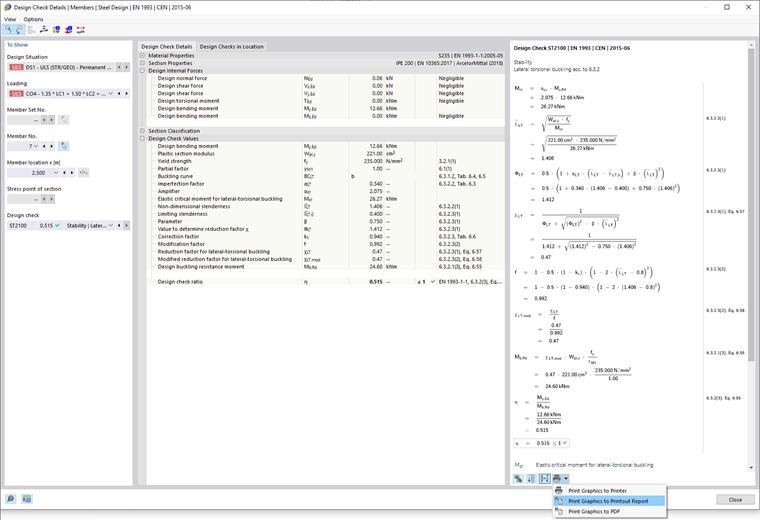

Per stampare i dettagli, fai clic sul pulsante
accanto al pulsante
. Seleziona l’opzione Print Graphics to Printout Report. Le equazioni di questa verifica vengono esportate nel report senza aprirlo.
Torna alle tabelle facendo clic su Close.
Risultati governanti

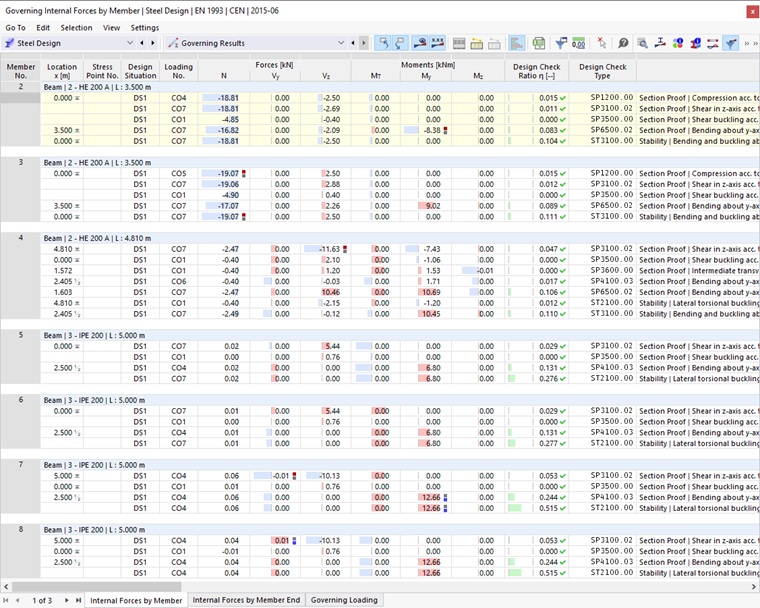

Nella barra degli strumenti delle tabelle, seleziona la categoria Governing Results (vedi l’immagine Categories for Design Results). Le forze interne e il carico governante di ciascun elemento sono elencati in diverse tabelle. È preimpostata la tabella Internal Forces by Member.
In questa tabella, le forze interne rilevanti per i diversi tipi di verifica sono elencate per ogni elemento. Le forze o i momenti governanti sono contrassegnati dai simboli
. Puoi anche esaminare quale combinazione di carico genera le forze interne rilevanti per ciascun tipo di verifica.
