Tabele wyników

Ustaw ponownie kategorię Steel Design na liście. Wyświetlana jest tabela „Not Valid / Deactivated”. Zawiera ona przegląd przekrojów, materiałów i powierzchni, które nie zostały uwzględnione podczas projektowania stali.

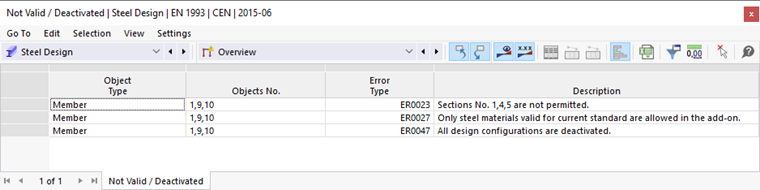

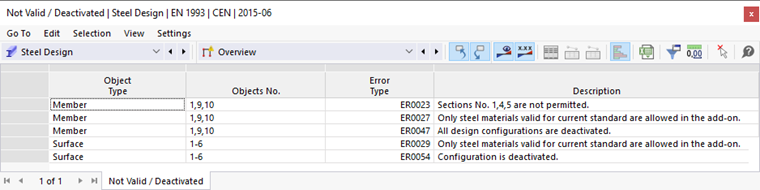

Tabela „Nieprawidłowe / Dezaktywowane”

Aby sprawdzić szczegółowe wyniki projektowe każdego pręta, użyj kategorii na liście na pasku narzędzi. Do każdej kategorii przypisany jest zestaw tabel.

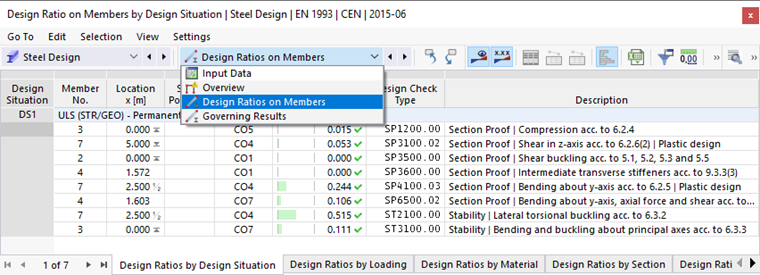

Kategorie wyników obliczeń

Wskaźniki nośności na prętach

Wybierz kategorię Design Ratios on Members (1). Wskaźniki nośności każdego pręta są zestawione według różnych kryteriów w każdej karcie tabeli. Ustaw tabelę Design Ratios by Cross-Section (2).

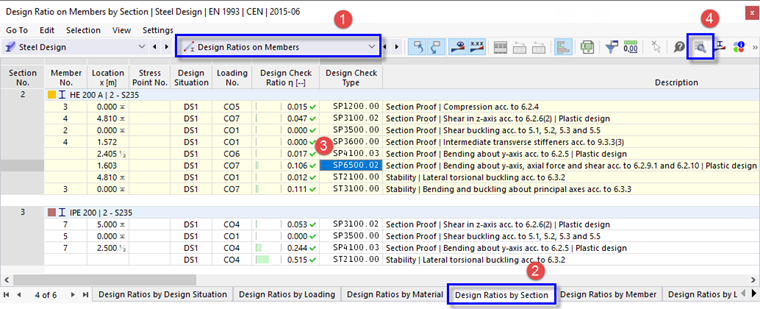

Tabela "Stopnie wykorzystania według przekroju"

Ta tabela wyświetla maksymalne wyniki każdego przekroju. Wartości podane w kolumnie „Design Check Ratio” reprezentują stosunek istniejących wartości projektowych do odpowiednich odporności projektowych. Obejmują one sprawdzenia przekroju, jak również sprawdzenia stateczności. Te pierwsze są oznaczone typami sprawdzeń „SP”, drugie jako „ST”. Na przykład „SP6500.02” oznacza sprawdzenie przekroju na zginanie względem osi y, siłę osiową i siłę tnącą zgodnie z EN 1993-1-1, 6.2.9.1 i 6.2.10. Wybierz ten wiersz w wynikach HEA 200 (3). Najwyższy wskaźnik tego typu sprawdzenia dla tego przekroju został obliczony dla dźwigara ramy (nr pręta 4). Położenie x jest zaznaczone strzałką na grafice.

Aby przeanalizować szczegóły projektowe tego sprawdzenia, kliknij przycisk na pasku narzędzi tabeli (4). Otworzy się okno „Design Check Details”.

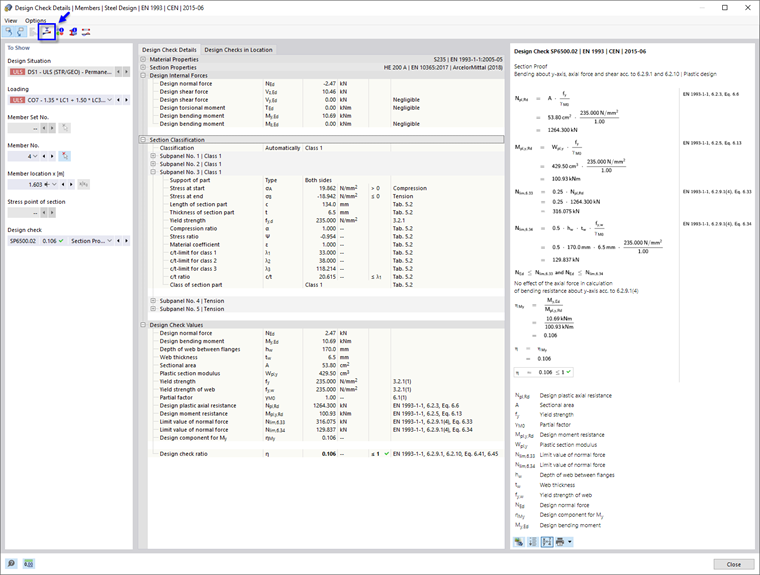

Szczegóły warunku projektowego dla zginania względem osi y, siły osiowej i ścinania

To okno przedstawia wszystkie parametry sprawdzenia oraz odpowiednie równania. Klikając przycisk w prawym dolnym obszarze, można przełączać między wartościami i symbolami wyświetlanymi we wzorach sprawdzenia.

Po otwarciu pozycji drzewa „Section Classification” można również sprawdzić klasyfikację przekroju HEA.

Aby wyświetlić diagram wyników przekroju, kliknij przycisk na pasku narzędzi.

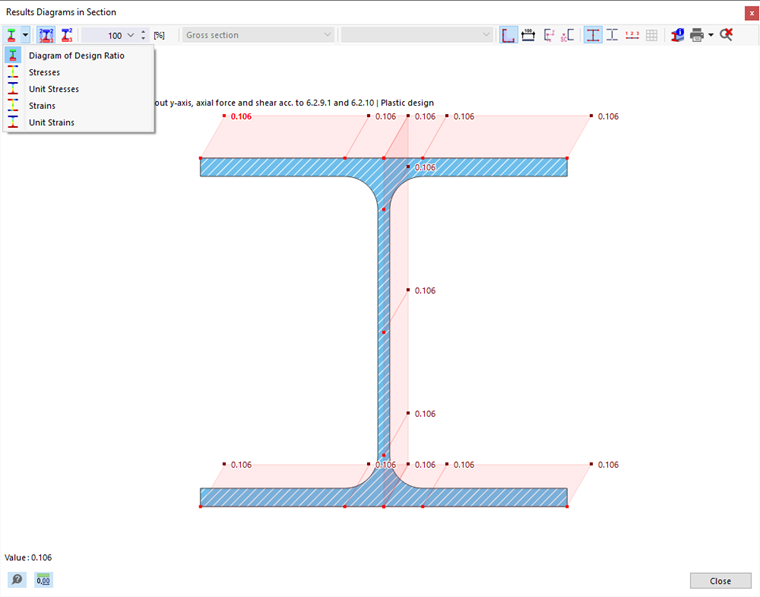

Wykresy wyników w przekroju

Za pomocą przycisku listy można również wyświetlić naprężenia lub odkształcenia przekroju dźwigara ramy. Kliknij Close, aby zamknąć to okno.

Aby sprawdzić wyniki projektowe wyboczenia na ścinanie tego pręta, wybierz opcję SP3500 z listy „Design check”.

Wymiarowanie dźwigara ramowego z uwagi na wyboczenie przy ścinaniu

Ponieważ smukłość środnika przekroju HEA jest poniżej wartości granicznej, nie ma potrzeby uwzględniania wyboczenia na ścinanie. Żebra poprzeczne zdefiniowane dla dźwigara ramy nie mają zatem wpływu na ten typ sprawdzenia.

Wróć do tabel, klikając Close.

Najwyższy całkowity wskaźnik sprawdzenia stateczności występuje dla przekroju IPE 200. Wybierz ten wiersz.

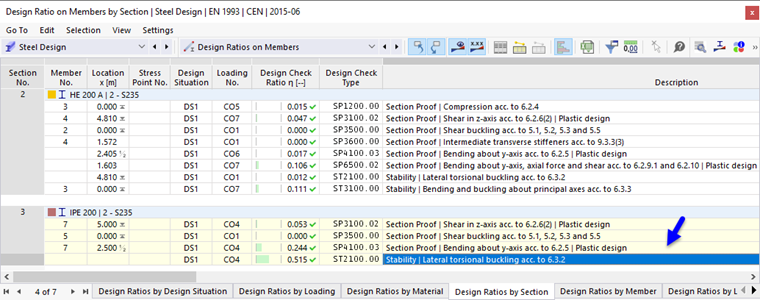

Sprawdzenie stateczności dźwigarów pomostowych

Kliknij przycisk na pasku narzędzi tabeli, aby ponownie otworzyć okno „Design Check Details”.

Drukowanie szczegółów warunku projektowego

Możesz ponownie przeanalizować wartości sprawdzenia, takie jak sprężysty moment krytyczny, smukłość itd.

Aby wydrukować szczegóły, kliknij przycisk obok przycisku . Wybierz opcję Print Graphics to Printout Report. Równania tego sprawdzenia są eksportowane do raportu bez jego otwierania.

Wróć do tabel, klikając Close.

Wyniki decydujące

Na pasku narzędzi tabel wybierz kategorię Governing Results (zob. obraz Categories for Design Results). Siły wewnętrzne i decydujące obciążenie każdego pręta są zestawione w kilku tabelach. Domyślnie ustawiona jest tabela Internal Forces by Member.

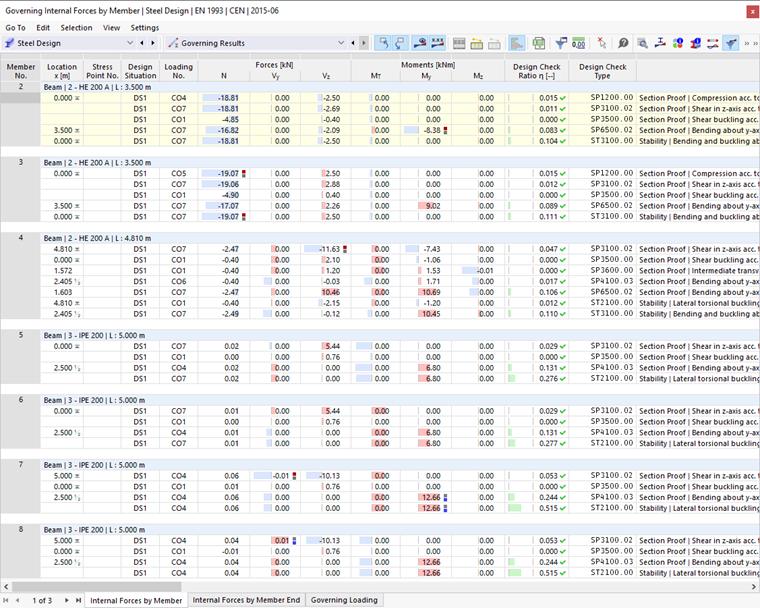

Tabela "Siły wewnętrzne według prętów"

W tej tabeli siły wewnętrzne istotne dla różnych typów sprawdzeń są zestawione dla każdego pręta. Decydujące siły lub momenty są oznaczone symbolami . Można również sprawdzić, która kombinacja obciążeń daje siły wewnętrzne istotne dla każdego typu sprawdzenia.
