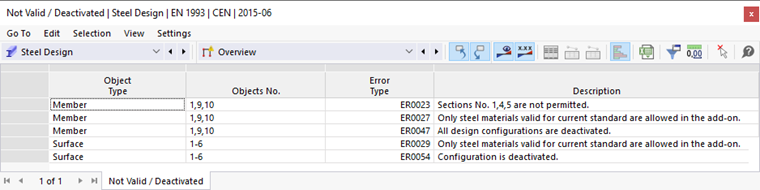

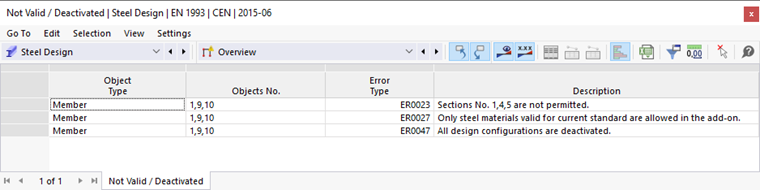

Establezca de nuevo la categoría Steel Design en la lista. Se muestra la tabla "Not Valid / Deactivated". Ofrece una visión general de las secciones, materiales y superficies que no se consideraron durante el cálculo de acero.

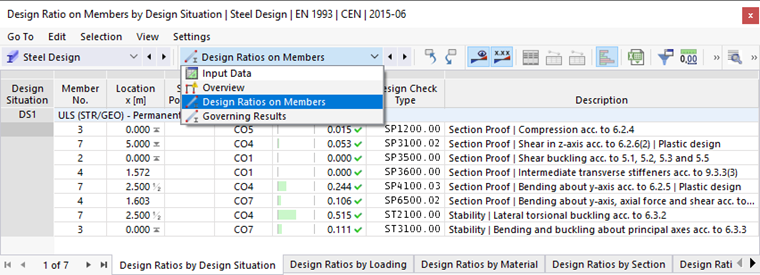

Para comprobar los resultados específicos de verificación de cada barra, utilice las categorías de la lista de la barra de herramientas. A cada categoría se le asigna un conjunto de tablas.
Design Ratios on Members

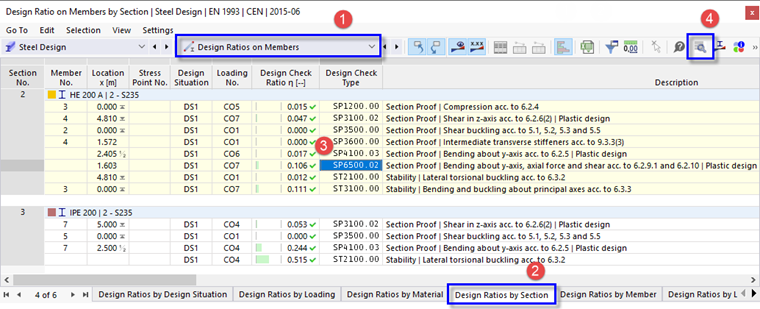

Seleccione la categoría Design Ratios on Members (1). Los coeficientes de comprobación de cada barra se enumeran según distintos criterios en cada hoja de tabla. Establezca la tabla Design Ratios by Cross-Section (2).
Esta tabla muestra los resultados máximos de cada sección. Los valores enumerados en la columna "Design Check Ratio" representan la relación entre los valores de verificación existentes y las correspondientes resistencias de comprobación. Incluyen las comprobaciones de sección, así como las verificaciones de estabilidad. Las primeras se etiquetan como tipos de comprobación "SP", las segundas como "ST". Por ejemplo, "SP6500.02" representa la comprobación de sección por flexión respecto al eje y, fuerza axial y cortante según EN 1993-1-1, 6.2.9.1 y 6.2.10. Seleccione esta línea en los resultados de HEA 200 (3). El mayor coeficiente de ese tipo de comprobación para esta sección se calculó para la viga del pórtico (nº de barra 4). La posición x está marcada por una flecha en la gráfica.
Para examinar los detalles de la comprobación de este cálculo, haga clic en el botón

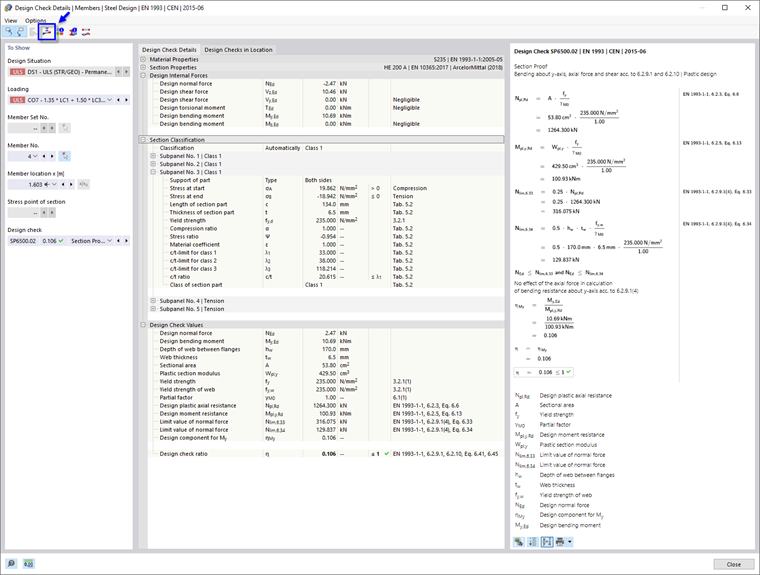

de la barra de herramientas de la tabla (4). Se abre la ventana "Design Check Details".
Esta ventana presenta todos los parámetros de la comprobación y las ecuaciones pertinentes. Haciendo clic en el botón
en la zona inferior derecha, puede alternar entre los valores y los símbolos mostrados en las fórmulas de la comprobación.
Al abrir el árbol "Section Classification", también puede comprobar la clasificación de la sección HEA.

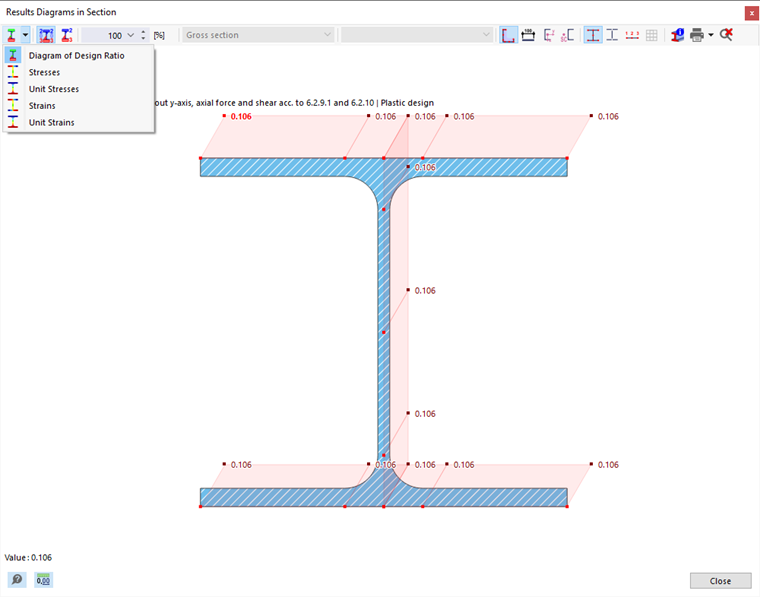

Para mostrar el diagrama de resultados de la sección, haga clic en el botón
de la barra de herramientas.
Con la lista
, también puede mostrar las tensiones o deformaciones de la sección de la viga del pórtico. Haga clic en Close para cerrar esta ventana.

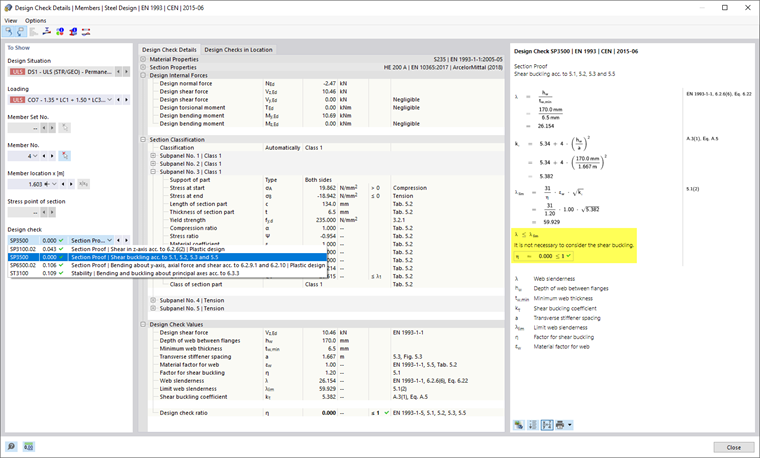

Para comprobar los resultados de pandeo por cortante de esta barra, seleccione la opción SP3500 de la lista "Design check".
Dado que la esbeltez del alma de la sección HEA está por debajo del valor límite, no es necesario considerar el pandeo por cortante. Los rigidizadores transversales definidos para la viga del pórtico no tienen, por tanto, ninguna influencia en este tipo de comprobación.
Vuelva a las tablas haciendo clic en Close.

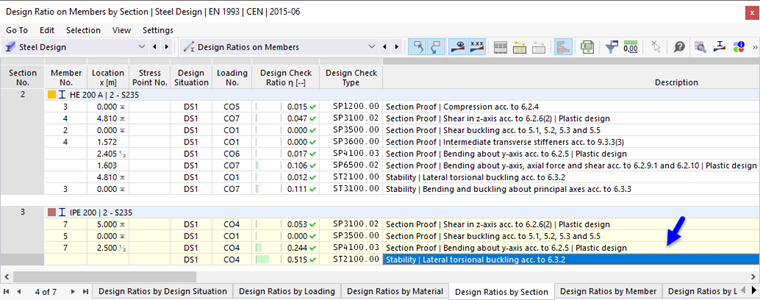

El coeficiente global máximo de la comprobación de estabilidad corresponde a la sección IPE 200. Seleccione esta línea.
Haga clic en el botón
de la barra de herramientas de la tabla para volver a abrir la ventana "Design Check Details".
Puede examinar de nuevo los valores de la comprobación, como el momento crítico elástico, la esbeltez, etc.

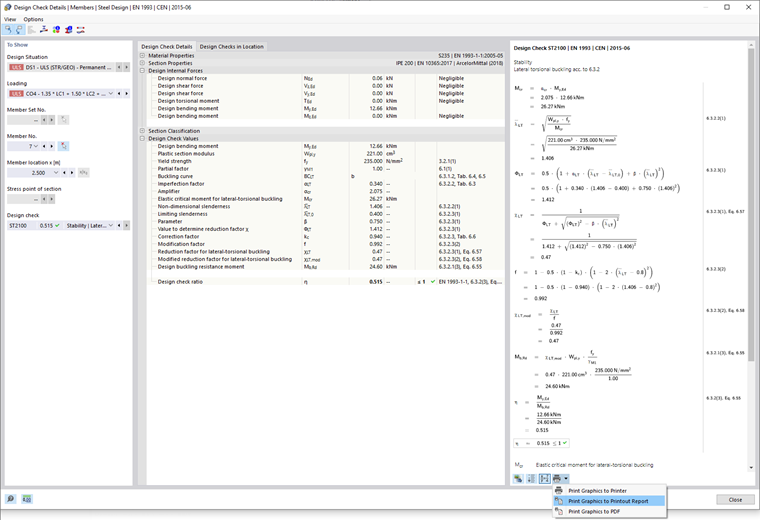

Para imprimir los detalles, haga clic en el botón
junto al botón
. Seleccione la opción Print Graphics to Printout Report. Las ecuaciones de esta comprobación se exportan al informe sin abrirlo.
Vuelva a las tablas haciendo clic en Close.
Governing Results

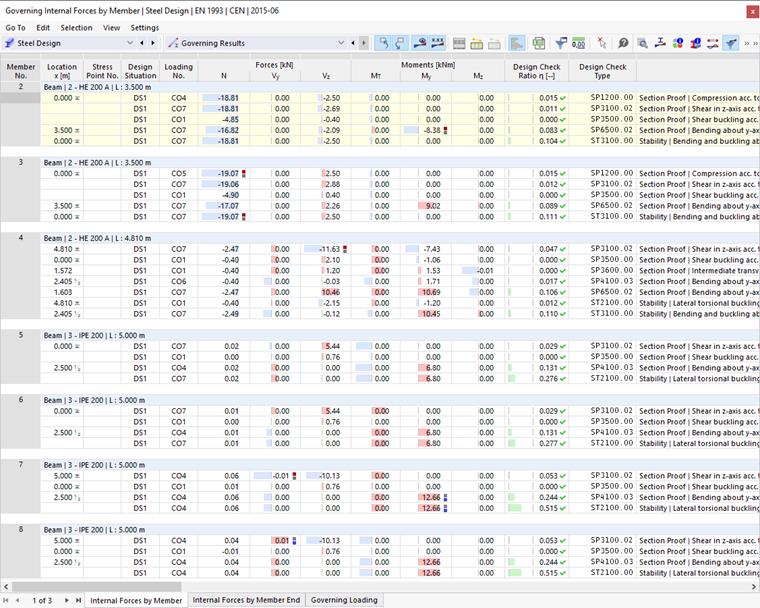

En la barra de herramientas de la tabla, seleccione la categoría Governing Results (véase la imagen Categories for Design Results). Las fuerzas internas y las acciones decisivas de cada barra se enumeran en varias tablas. Está preestablecida la tabla Internal Forces by Member.
En esta tabla se enumeran, para cada barra, las fuerzas internas relevantes para los distintos tipos de comprobación. Las fuerzas o momentos decisivos se señalan con símbolos
. También puede examinar qué combinación de acciones produce las fuerzas internas relevantes para cada tipo de comprobación.
