Tableaux de résultats

Définissez la catégorie Vérification de l’acier à nouveau dans la liste. Le tableau « Non valide/désactivé » apparait et donne un aperçu des sections, matériaux et surfaces qui n’ont pas été considérés pendant la vérification de l’acier.

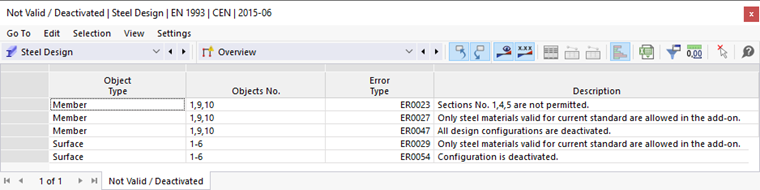

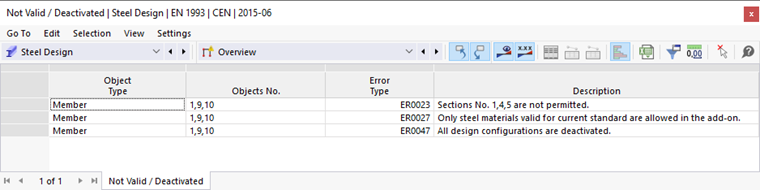

Tableau « Non valide / désactivé »

Pour vérifier les résultats pour chaque barre, utilisez les catégories dans la liste de la barre d’outils. Chaque catégorie a un ensemble de tableaux assigné.

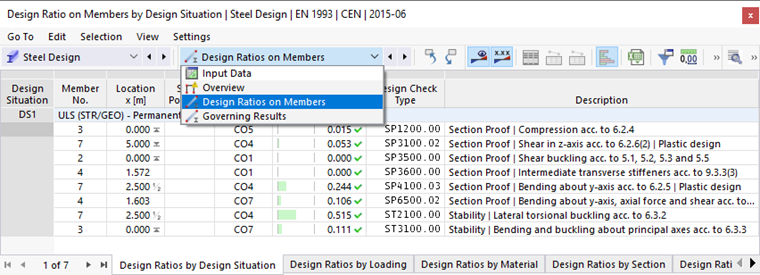

Catégories pour les résultats de vérification

Ratios de vérification sur les barres

Sélectionnez la catégorie Ratios de vérification sur les barres (1). Les ratios de vérification de chaque barre sont répertoriés selon différents critères dans chaque onglet du tableau. Définissez le tableau Ratios de vérification par section (2).

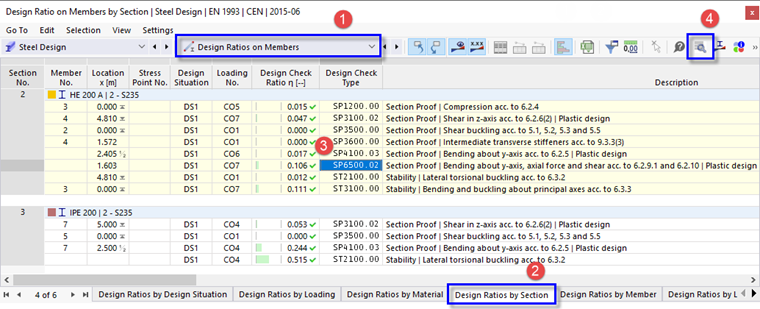

Ce tableau affiche les résultats maximaux de chaque section. Les valeurs répertoriées dans la colonne « Ratio de vérification » représente les ratios des valeurs de calcul existantes aux résistances de calcul correspondantes. Cela inclut les vérifications de section ainsi que les vérifications de stabilité. Les premières ont le type de vérification « SP », les deuxièmes « ST ». Par exemple, « SP6500.02 U représente la vérification de section pour la flexion autour de l’axe y, l’effort normal et le cisaillement selon l’EN 1993-1-1, 6.2.9.1 et 6.2.10. Sélectionnez cette ligne dans les résultats HEA 200 (3). Le ratio le plus élevé de ce type de calcul pour cette section a été calculé pour la poutre de portique (barre n°4). La position x est indiquée par une flèche dans les graphiques. Pour examiner les détails de cette vérification, cliquez sur Tableau « Ratios de vérification par section »

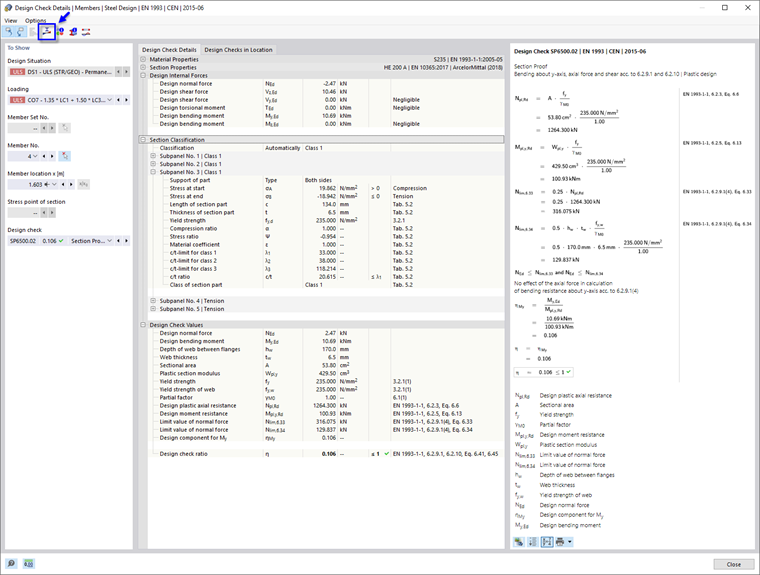

Détails de vérification pour la flexion autour de l’axe y, effort normal et tranchant

Cette boite de dialogue présente les paramètres de vérification et les équations correspondantes. Cliquez sur dans la zone inférieure droite pour naviguer entre les valeurs et symboles affichés dans les formules.

Ouvrir l’élément d’arborescence « Classification de section » vous permet également de vérifier la classification de la section HEA.

Pour afficher le diagramme de résultats de la section, cliquez sur dans la barre d’outils.

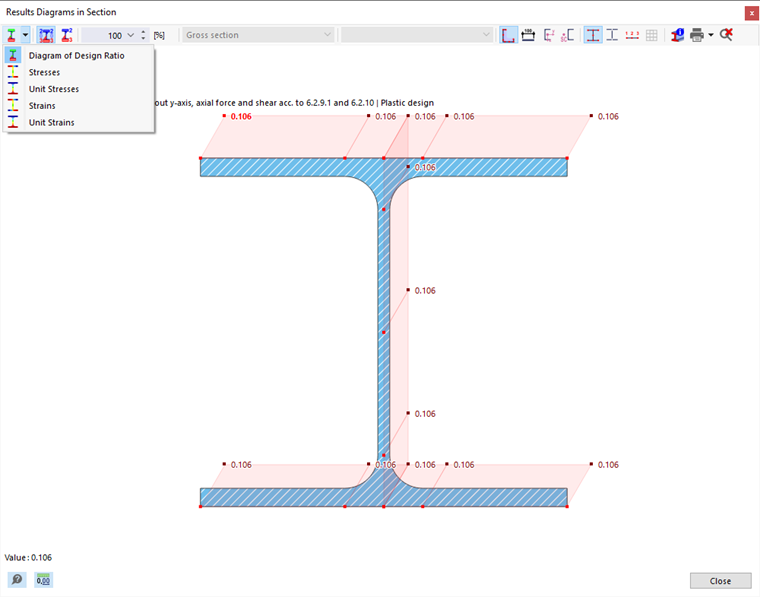

Diagrammes de résultats dans la coupe

Le bouton de liste vous permet d’afficher les contraintes ou déformations de la section de la poutre du portique. Cliquez sur « Fermer » pour quitter la boite de dialogue.

Pour vérifier les résultats de la vérification du flambement par cisaillement de cette barre, sélectionnez l’option SP3500 dans la liste « Vérification »

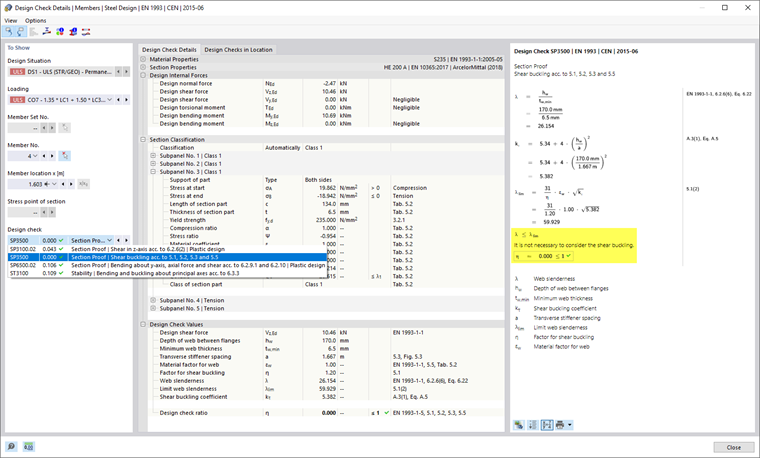

Vérification du flambement en cisaillement de poutre de portique

L’élancement de l’âme de la section HEA étant inférieur à la valeur limite, il n’est pas nécessaire de considérer le flambement par cisaillement. Les raidisseurs transversaux qui ont été définis pour la poutre de portique n’ont donc aucune influence sur ce type de vérification.

Revenez aux tableaux en cliquant sur Fermer.

Le ratio global le plus élevé de l’analyse de stabilité est pour la section IPE 200. Sélectionnez cette ligne.

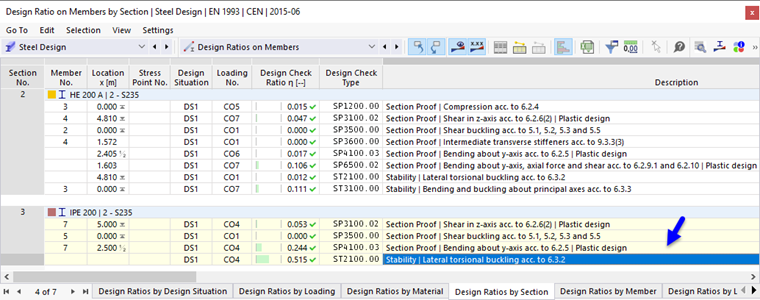

Contrôle de stabilité des poutres de plateforme

Cliquez sur sur la barre d’outils du tableau pour ouvrir la boite de dialogue des « Détails de vérification » à nouveau.

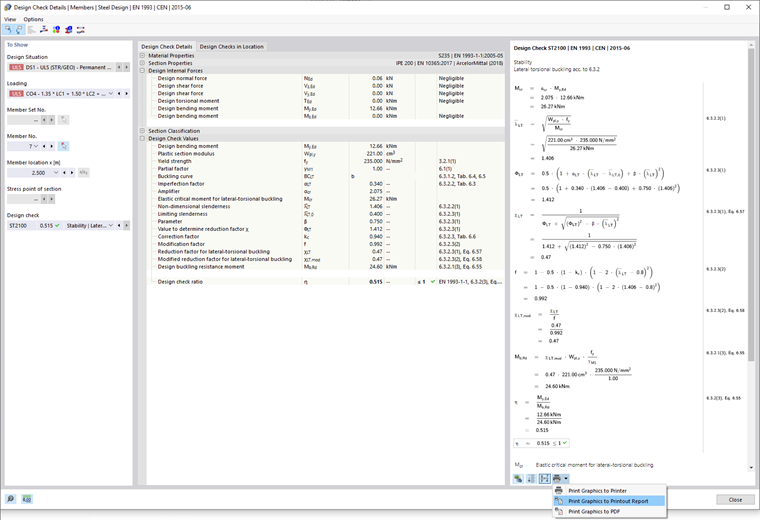

Impression des détails de vérification

Vous pouvez examiner les valeurs de calcul (moment critique élastique, élancement) à nouveau.

Pour imprimer les détails, cliquez sur à côté du bouton . Sélectionnez l’option « Imprimer les graphiques dans le rapport d’impression ». Les équations de cette vérification sont exportées vers le rapport sans que vous ayez besoin de l’ouvrir.

Revenez aux tableaux en cliquant sur Fermer

Résultats déterminants

Dans la barre d’outils du tableau, sélectionnez la catégorie Résultats déterminants (voir l’image Catégories pour les résultats de vérification). Les efforts internes et charges déterminantes de chaque barre sont répertoriés dans plusieurs tableaux. Le tableau des efforts internes par barre est prédéfini.

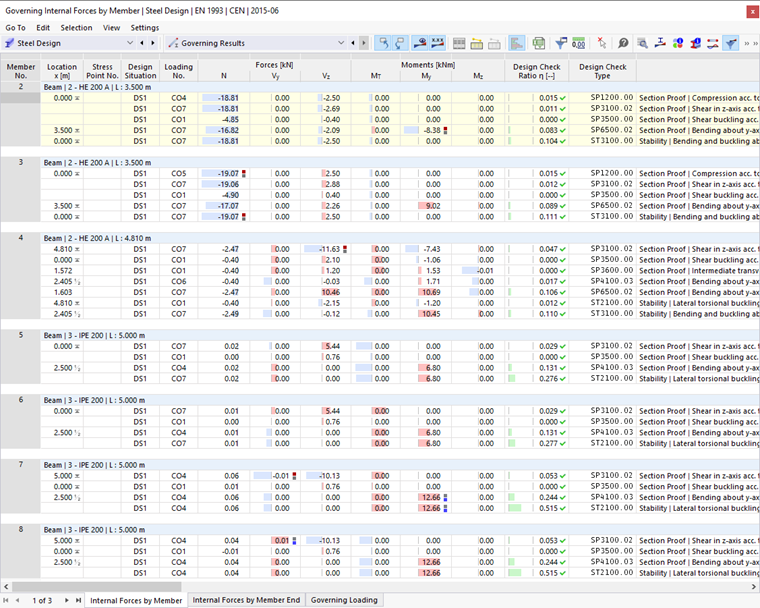

Tableau « Efforts internes par barre »

Ce tableau répertorie les efforts internes correspondants aux différents type de calcul pour chaque barre. Les efforts internes ou moments déterminants sont désignés par des symboles . Vous pouvez examiner quelle combinaison de charges donne les efforts internes correspondants à chaque type de calcul.
