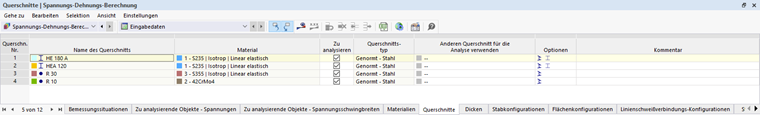

W tabeli Przekroje w nawigatorze znajduje się lista wszystkich przekrojów dostępnych w modelu i odpowiednich materiałów w kategorii 'Analiza naprężeniowo-odkształceniowa'. Podane typy przekrojów mają jedynie charakter informacyjny.
Usuń przekroje z analizy
W przypadku wszystkich prawidłowych przekrojów można wyłączyć wszystkie pręty z analizy naprężeniowo-odkształceniowej poprzez odznaczenie pola wyboru 'Do analizy', do którego przypisany jest dany materiał. W ten sposób pręty są posortowane w tabelach Obiekty do analizy - naprężenia oraz Obiekty do analizy - zakresy naprężeń w kolumnie 'Nieprawidłowe/Dezaktywowane' i usunięte z analizy.
Użyj innego przekroju do analizy
Jeżeli do analizy naprężeń ma zostać użyty inny przekrój niż do obliczeń w programie RFEM, można wybrać alternatywę w kolumnie 'Zastosować inny przekrój do analizy'. Siły wewnętrzne pozostają niezmienione; w przypadku analizy naprężeń są one również stosowane do zmodyfikowanego przekroju.
Można użyć funkcji
można wybrać inny przekrój z biblioteki.
W przypadku przypisania innego przekroju w menu kontekstowym komórki (otwieranym po kliknięciu prawym przyciskiem myszy) dostępne są dodatkowe opcje:
- Użyj zoptymalizowanego przekroju w modelu
- Użyj w modelu wszystkich zoptymalizowanych przekrojów
- Użyj przekroju z modelu w rozszerzeniu
- Użyj wszystkich przekrojów z modelu w rozszerzeniu
Optymalizacja przekroju

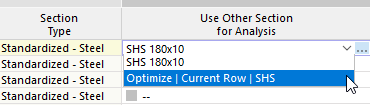

Wszystkie znormalizowane i sparametryzowane przekroje można zoptymalizować w ramach aktualnego szeregu. Optymalizację można wywołać za pomocą listy w kolumnie 'Zastosować inny przekrój do analizy' (patrz ilustracja Wybrać inny przekrój do analizy). Podczas optymalizacji program RFEM określa najmniejszy możliwy przekrój w serii, którego wykorzystanie jest mniejsze niż w przypadku Ustawienia globalne .
W przypadku „uproszczonej optymalizacji przekroju” obowiązują te same warunki, co w przypadku zastosowania alternatywnego przekroju opisanego powyżej: Podczas optymalizacji obliczenia są przeprowadzane z uwzględnieniem sił wewnętrznych modelu. Następnie do tabeli wprowadzany jest optymalny wariant.
W celu przeprowadzenia kompleksowej optymalizacji modelu zalecamy rozszerzenie szacowanie emisji koszty optymalizacji/CO2 -szacowanie emisji.
Dostosowanie przekroju
Aby użyć innego przekroju do analizy naprężeń, można skorzystać z listy w Wykorzystanie innego przekroju do analizy Aby ogólnie zmienić przekrój - a zatem również dla modelu - należy dwukrotnie kliknąć wiersz przekroju w tabeli lub kliknąć przycisk
otwiera okno dialogowe do edycji przekroju na pasku narzędzi tabeli. Można tam przypisać inny przekrój z biblioteki.
