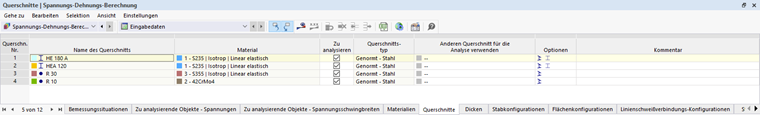

V tabulce Průřezy a v kategorii 'Analýza napětí-přetvoření' v navigátoru jsou uvedeny všechny dostupné průřezy v modelu s příslušnými materiály. Údaje o typech průřezů jsou pouze informativní.
Odstranit průřezy z analýzy
U všech platných průřezů je možné z analýzy napětí-přetvoření vyloučit všechny pruty, pokud zrušíme zaškrtnutí políčka 'Analyzovat', kterému je tento materiál přiřazen. Pruty jsou tak seřazeny v tabulkách Objekty pro analýzu - napětí a Objekty pro analýzu - rozkmity napětí ve sloupci 'Not Valid/Deaktivováno' a odstraněno z analýzy.
Použít jiný průřez pro analýzu
Pokud chcete pro analýzu napětí použít jiný průřez než pro výpočet v programu RFEM, můžete vybrat alternativu ve sloupci 'Použít jiný průřez pro analýzu'. Vnitřní síly nejsou ovlivněny; v případě analýzy napětí se použijí také na upravený průřez.

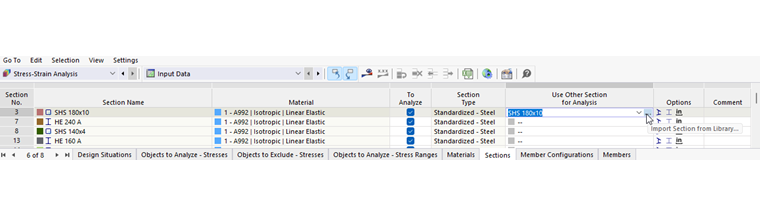

Můžete použít můžete vybrat jiný průřez z databáze.
Pokud je přiřazen jiný průřez, jsou v místní nabídce buňky (otevře se po kliknutí pravým tlačítkem myši) k dispozici další možnosti:
- Použít optimalizovaný průřez v modelu
- Použijte všechny optimalizované průřezy v modelu
- Použít průřez z modelu v addonu
- Použít všechny průřezy z modelu v addonu
Optimalizace průřezu

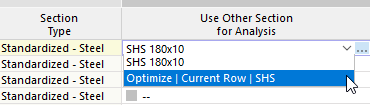

Všechny normované a parametrické průřezy lze optimalizovat v rámci aktuální řady. Optimalizaci lze otevřít ze seznamu ve sloupci 'Použít jiný průřez pro analýzu' (viz obrázek Vybrat jiný průřez pro analýzu). Při optimalizaci se stanoví nejmenší možný průřez v řadě, jehož využití je menší než v případě Globální nastavení dialog.
Pro tuto „zjednodušenou optimalizaci průřezu“ platí stejné podmínky jako pro použití alternativního průřezu popsaného výše: Při optimalizaci se posouzení provádí s vnitřními silami modelu. Optimální varianta se pak zadá do tabulky.
Pro komplexní optimalizaci modelu doporučujeme addon odhad-emisi Optimalizace nákladů/odhad emisí CO2.
Úprava průřezu
Pokud chcete pro analýzu napětí použít jiný průřez, můžete použít seznam v Použít jiný průřez pro analýzu Chcete-li obecně změnit průřez - a tedy i pro model - dvakrát klikněte na řádek průřezu v tabulce nebo klikněte na tlačítko otevře dialog pro úpravu průřezu v panelu nástrojů v tabulce. Tam je možné přiřadit jiný průřez z databáze.
