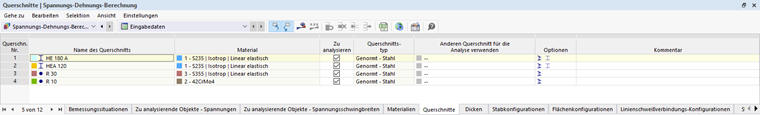

La tabella Sezioni trasversali e la categoria del navigatore 'Analisi tensioni-deformazioni' elenca tutte le sezioni trasversali disponibili nel modello con i materiali corrispondenti. Le specifiche dei tipi di sezioni trasversali sono solo informative.
Rimuovi le sezioni trasversali dall'analisi
Per tutte le sezioni trasversali valide, è possibile escludere tutte le aste dall'analisi tensioni-deformazioni deselezionando la casella di controllo 'Da analizzare' a cui è assegnato questo materiale. Pertanto, le aste sono ordinate nelle tabelle Oggetti da analizzare - Tensioni e Oggetti da analizzare - Intervalli di tensioni nella colonna 'Non valido/Disattivato' e rimosso dall'analisi.
Utilizza un'altra sezione per l'analisi
Se si desidera utilizzare una sezione trasversale diversa per l'analisi delle tensioni rispetto al calcolo di RFEM, è possibile selezionare un'alternativa nella colonna 'Usa altra sezione trasversale per l'analisi'. Le forze interne non sono influenzate; nel caso di un'analisi delle tensioni, vengono applicati anche alla sezione trasversale modificata.

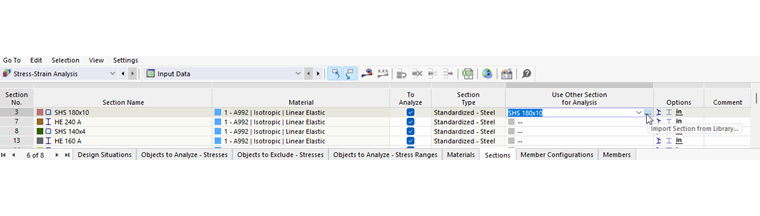

È possibile utilizzare il è possibile selezionare un'altra sezione trasversale nella libreria.
Se viene assegnata una sezione trasversale diversa, sono disponibili ulteriori opzioni nel menu di scelta rapida della cella (si apre quando si fa clic con il pulsante destro del mouse):
- Usa sezione ottimizzata nel modello
- Utilizza tutte le sezioni trasversali ottimizzate nel modello
- Usa sezione dal modello nell'add-on
- Usa tutte le sezioni dal modello nell'add-on
Ottimizzazione della sezione trasversale

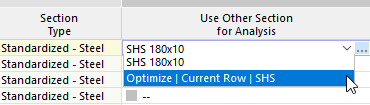

Tutte le sezioni trasversali normalizzate e parametrizzate possono essere ottimizzate all'interno della serie corrente. È possibile aprire l'ottimizzazione tramite l'elenco della colonna 'Usa altra sezione trasversale per l'analisi' (vedi immagine Seleziona altra sezione per l'analisi). Durante l'ottimizzazione, RFEM determina la sezione trasversale più piccola possibile nella serie, il cui utilizzo è inferiore rispetto al caso di .
Per questa "ottimizzazione semplificata della sezione trasversale", si applicano le stesse condizioni dell'uso di una sezione trasversale alternativa descritta sopra: Durante l'ottimizzazione, le verifiche vengono eseguite con le forze interne del modello. La variante ottimale viene quindi inserita nella tabella.
Per un'ottimizzazione completa del modello, consigliamo l'add-on costi di ottimizzazione della stima delle emissioni/Stima delle emissioni di CO2.
Regolazione della sezione trasversale
Se si desidera utilizzare una sezione trasversale diversa per l'analisi delle tensioni, è possibile utilizzare l'elenco in Utilizzo di un'altra sezione per l'analisi Per modificare la sezione trasversale in generale, quindi anche per il modello, fare doppio clic sulla riga della sezione trasversale nella tabella o fare clic su apre la finestra di dialogo di modifica della sezione trasversale nella barra degli strumenti della tabella. Lì, è possibile assegnare una sezione trasversale diversa dalla libreria.
