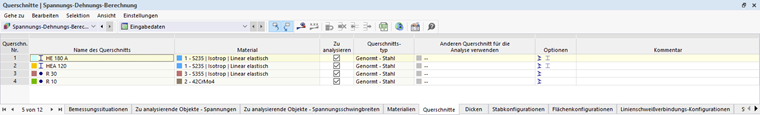

La tabla Secciones, así como la categoría del navegador 'Análisis tensión-deformación', enumera todas las secciones disponibles en el modelo con los materiales correspondientes. Las especificaciones de los tipos de sección son solo informativas.
Quitar secciones del análisis
Para todas las secciones válidas, puede excluir todas las barras del análisis tensión-deformación desactivando la casilla de verificación 'Para analizar' a la que se asigna este material. Por lo tanto, las barras se ordenan en las tablas Objetos para analizar - Tensiones y Objetos para analizar - Carreras de tensión en la columna 'No válido/Desactivado' y eliminado del análisis.
Usar otra sección para el análisis
Si desea utilizar una sección diferente para el análisis de tensiones que para el cálculo de RFEM, puede seleccionar una alternativa en la columna 'Usar otra sección para el análisis'. Los esfuerzos internos no se ven afectados; en el caso de un análisis de tensiones, también se aplican a la sección modificada.

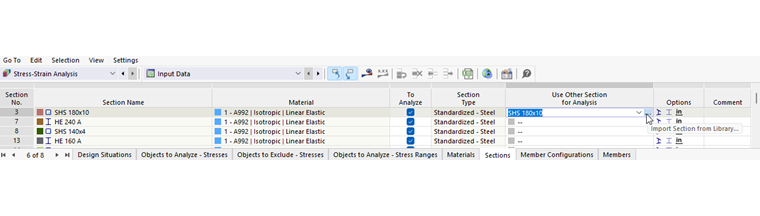

Puede usar el
puede seleccionar otra sección en la biblioteca.
Si se asigna una sección diferente, hay más opciones disponibles en el menú contextual de la celda (se abre al hacer clic con el botón secundario):
- Usar sección optimizada en el modelo
- Usar todas las secciones optimizadas en el modelo
- Usar sección del modelo en el complemento
- Usar todas las secciones del modelo en el complemento
Optimización de la sección

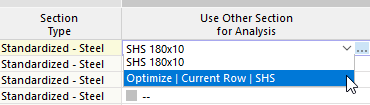

Todas las secciones normalizadas y parametrizadas se pueden optimizar dentro de la serie actual. Puede abrir la optimización a través de la lista de la columna 'Usar otra sección para el análisis' (consulte la imagen Seleccionar otra sección para análisis). Durante la optimización, RFEM determina la sección más pequeña posible en la serie, cuya utilización es menor que en el caso de Configuración global cuadro de diálogo.
Para esta "optimización simplificada de la sección", se aplican las mismas condiciones que para el uso de una sección alternativa descrita anteriormente: Durante la optimización, las comprobaciones de diseño se realizan con los esfuerzos internos del modelo. La variante óptima se introduce entonces en la tabla.
Para una optimización completa del modelo, recomendamos el complemento estimación-de-emisiones Optimización de costes/CO2 -Estimación de emisiones.
Ajuste de la sección
Si desea usar una sección diferente para el análisis de tensiones, puede usar la lista en el Uso de otra sección para el análisis Para cambiar la sección en general, por lo tanto también para el modelo, haga doble clic en la fila de la sección en la tabla o haga clic en el botón
abre el cuadro de diálogo de edición de la sección en la barra de herramientas de la tabla. Allí, puede asignar una sección diferente de la biblioteca.
