Konfigurace těles

V dialogu Konfigurace tělesa se nastavují základní údaje pro analýzu napětí-přetvoření těles. Koncept dialogu Konfigurace popisujeme v kapitole Analýza napětí-přetvoření . Vysvětlíme také, jak lze objekty přiřadit.

Informace

Parametry konfigurace platí pro všechna tělesa, kterým je tato konfigurace přiřazena. Pokud analyzovanému objektu není přiřazena žádná konfigurace, neprovede se pro tento objekt žádná analýza napětí-přetvoření.

Napětí

V záložce Napětí je možné vybrat napětí pro výpočet a zadat typ mezního napětí.

Pokud chcete mezní napětí pro určitý typ napětí zvýšit nebo snížit, můžete ho odpovídajícím způsobem změnit ve sloupci 'Faktor'. Pokud vybereme možnost '/', vydělí se napětí faktorem vynásobeným '*'.

Pokud chcete místo mezního napětí uloženého ve vlastnostech materiálu použít jako referenci uživatelsky definované napětí, vyberte ze seznamu typ mezního napětí 'User'. Tím se zpřístupní pole ve sloupci 'Mezní napětí'. U typu mezního napětí 'Uživatelsky zadaný tlak/tah' lze pro určité složky napětí zadat mezní napětí závislá na znaménku.

Rozkmity napětí

V záložce Rozkmity napětí je možné vybrat, pro které typy napětí se mají rozkmity spočítat a zda jsou v tomto případě relevantní mezní napětí.

Přednastaven je typ mezního napětí 'Bez'. Pokud chcete zadat mezní napětí, vyberte ze seznamu typ napětí 'Uživatelské' a zadejte příslušnou hodnotu.

poměrná přetvoření

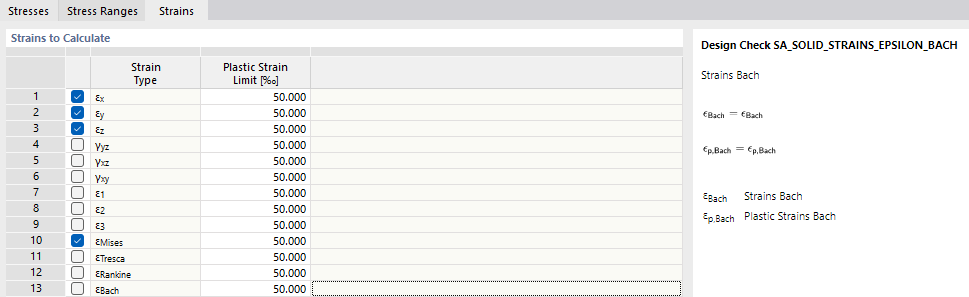

Záložka Přetvoření je k dispozici, pokud jste aktivovali Globální nastavení dialog. Zde můžete vybrat, která přetvoření se mají vypočítat.

Pokud chcete zadat mezní přetvoření, aktivujte addon v the model's - Základní údaje -Chování materiálu Nelineární chování materiálu (za příplatek). Poté přiřaďte materiálový model Plastický (plochy/tělesa). Při výpočtu se plastická přetvoření porovnávají s mezními přetvořeními.
