La boîte de dialogue Configuration pour les solides gère les spécifications de base pour l’analyse contrainte-déformation des solides. Le concept de la boîte de dialogue Configuration est décrit dans le chapitre Analyse contrainte-déformation . Nous vous expliquons également comment assigner des objets.

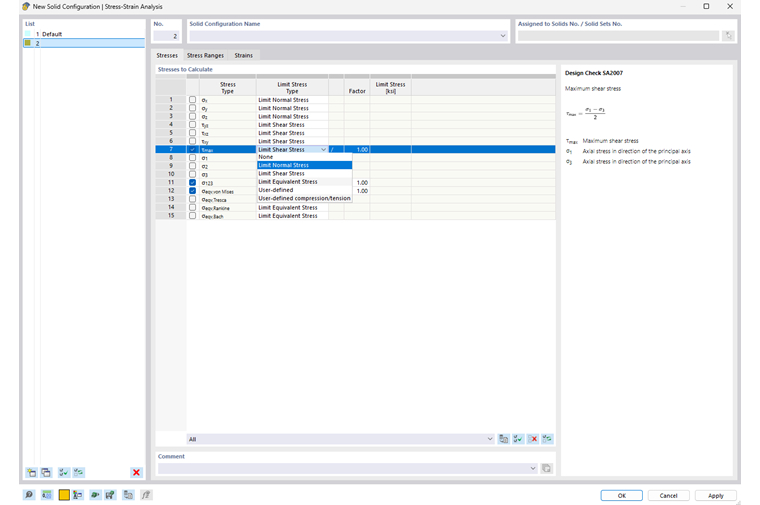

Contraintes
Dans l’onglet Contraintes, vous pouvez sélectionner les contraintes à calculer et définir le type de contrainte limite.
Si vous souhaitez augmenter ou réduire la contrainte limite pour un type de contrainte, vous pouvez l’échelonner en conséquence dans la colonne « Facteur ». Si vous sélectionnez l’option « / », la contrainte est divisée par le facteur, et multipliée avec l'option « * ».
Si vous souhaitez utiliser la contrainte définie par l'utilisateur comme référence au lieu de la contrainte limite enregistrée dans les propriétés de matériau, sélectionnez le type de contrainte limite « Défini par l'utilisateur » dans la liste. Ainsi, le champ de la colonne « Contrainte limite » devient accessible. Avec le type de contrainte limite « Compression/traction définie par l’utilisateur », vous pouvez définir des contraintes limites dépendantes des signes pour certaines composantes de contrainte.

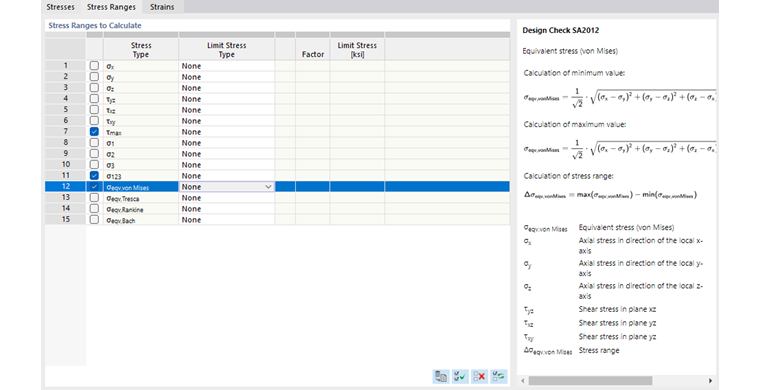

Intervalles de contrainte
Dans l’onglet Intervalles de contraintes, vous pouvez sélectionner les types de contrainte pour lesquels les plages doivent être calculées et si les contraintes limites sont pertinentes dans ce cas.
Le type de contrainte limite « Aucune » est prédéfini. Si vous souhaitez définir une contrainte limite, sélectionnez le type de contrainte « Défini par l'utilisateur » dans la liste, puis entrez la valeur correspondante.

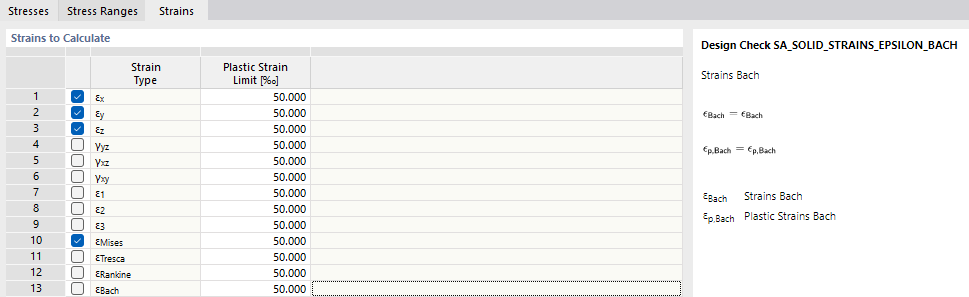

Déformations
L’onglet Déformations est disponible si vous activez la case correspondante dans les Paramètres globaux . Vous pouvez sélectionner ici les déformations à calculer.
Si vous souhaitez définir la déformation limite, activez le module complémentaire Comportement non-linéaire du matériau dans les données de base du modèle. Assignez ensuite le modèle de matériau Plastique (surfaces/solides). Les déformations plastiques sont comparées aux déformations limites lors de l’analyse.
