W oknie dialogowym Konfiguracja bryły można zarządzać podstawowymi ustawieniami dla analizy naprężeniowo-odkształceniowej brył. Koncepcja okna dialogowego Konfiguracje jest opisana w rozdziale Analiza naprężeniowo-odkształceniowa . Wyjaśniono w nim również, w jaki sposób można przydzielić obiekty.
Naprężenie

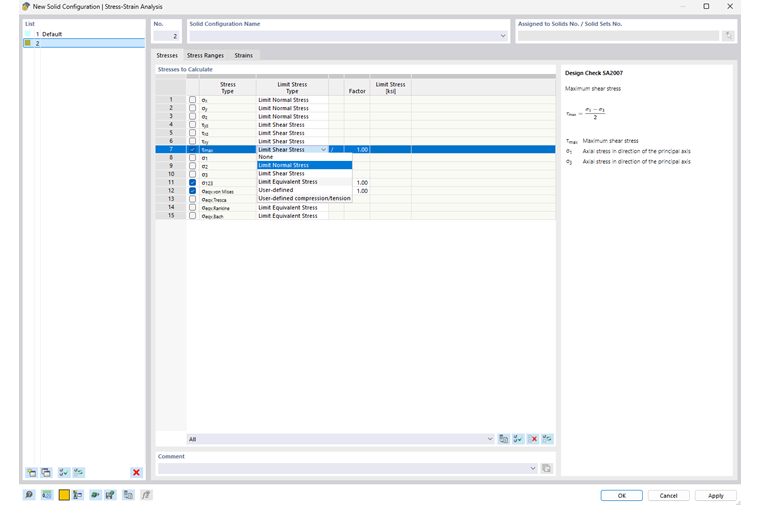

W zakładce Naprężenia można wybrać naprężenia , które mają zostać obliczone, oraz określić typ naprężenia granicznego.
Aby zwiększyć lub zmniejszyć naprężenie graniczne dla danego typu naprężenia, można je odpowiednio przeskalować w kolumnie 'Współczynnik'. W przypadku wybrania opcji '/' naprężenie jest podzielone przez współczynnik pomnożony przez '*'.
Aby użyć naprężenia zdefiniowanego przez użytkownika jako odniesienia zamiast naprężenia granicznego zapisanego we właściwościach materiału, należy wybrać z listy typ naprężenia granicznego 'Użytkownik'. Tym samym pole w kolumnie 'Naprężenie graniczne' staje się dostępne. Za pomocą granicznego typu naprężenia 'Zdefiniowanego przez użytkownika ściskania/rozciągania', można określić zależne od znaku naprężenia graniczne dla określonych składowych naprężenia.
Zakresy naprężeń

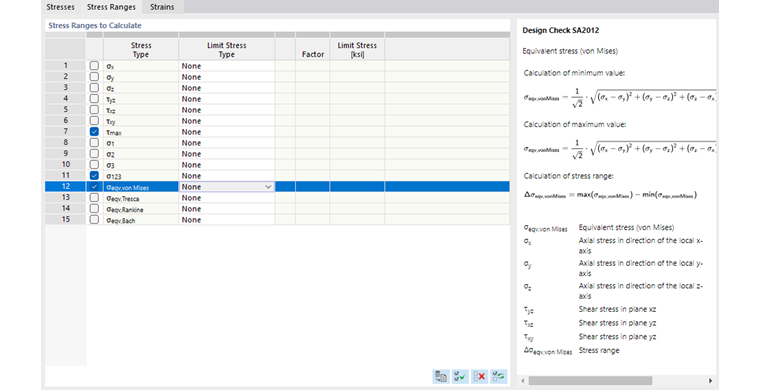

W zakładce Zakresy naprężeń można wybrać typy naprężeń, dla których mają zostać obliczone zakresy, oraz czy w tym przypadku mają być uwzględniane naprężenia graniczne.
Domyślnie ustawiony jest typ naprężenia granicznego 'Bez'. Aby określić naprężenie graniczne, należy wybrać z listy typ naprężenia 'Użytkownik', a następnie wprowadzić odpowiednią wartość.
odkształcenia

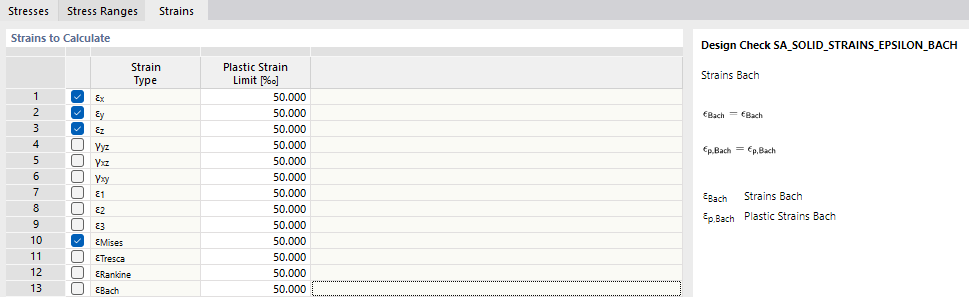

Zakładka Odkształcenia jest dostępna, jeśli aktywowano #extbookmarkmanual|odkształcenia|Ustawienia globalne#. W tym miejscu można wybrać odkształcenia, które mają zostać obliczone.
Aby określić odkształcenie graniczne, należy aktywować rozszerzenie w model's - dane podstawowe -zachowanie materiału Nieliniowe zachowanie materiału (za dodatkową opłatą). Następnie przypisz model materiałowy Plastyczny (powierzchnie/bryły). W analizie porównywane są odkształcenia plastyczne z odkształceniami granicznymi.
