Al utilizar métodos de cálculo con análisis de valores propios (ver Tipo de análisis de estabilidad), obtendrá los siguientes resultados para cada valor propio:
Factor de carga de bifurcación f (valor propio)
... relaciona la carga real de la estructura F con la carga crítica Fcr, es decir, con la carga de bifurcación que causa una inestabilidad en la estructura:
El factor proporciona indicaciones sobre la estabilidad de la estructura y sobre la necesidad de un estudio según la teoría de segundo orden.
Al utilizar un método de cálculo incremental, es decir, un análisis de estabilidad no lineal; ver Tipo de análisis de estabilidad, el factor de carga de bifurcación corresponde al multiplicador de carga en el que se cumple uno de los siguientes puntos:
- el sistema no puede soportar un aumento de carga adicional y se vuelve inestable; no se puede encontrar una solución convergente
- se ha alcanzado el número máximo de etapas de carga o un criterio para detener el aumento de carga; ver Tab: Aumentar carga
Coeficiente de ampliación α
... describe la relación entre los momentos según la teoría de primer orden y segundo orden:
En el caso de que f > 1 y que la línea de pandeo debido a la carga se asemeje a la línea de pandeo del sistema no deformado, el coeficiente de ampliación α se calcula como:
Figura de deformación
... proporciona una representación gráfica de los modos propios para la evaluación (óptica) del comportamiento de estabilidad de la estructura y para la identificación de elementos críticos. Puede acceder a los modos propios en el navegador de resultados y en las tablas.
En un cálculo incremental, se representan deformaciones absolutas, de manera análoga al análisis estático. Para representar etapas de carga individuales, active la opción 'Guardar resultados de todas las etapas de carga' (ver Tab: Aumentar carga).

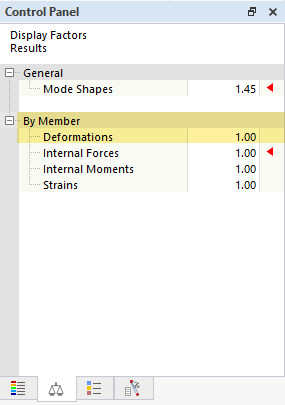

Tenga en cuenta también las opciones para la representación de resultados (especialmente en barras) en el navegador de resultados.

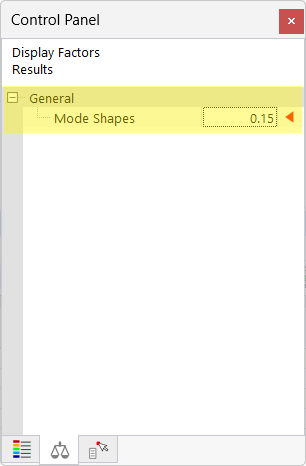

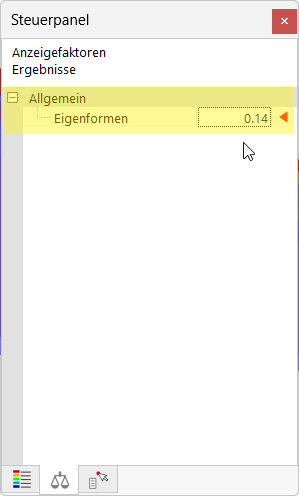

Galería de imágenes Ajuste de la representación de resultados:
