屈曲荷载和变形简图

在使用带有特征值分析的计算方法时（请参阅稳定性分析类型），您将获得每个特征值的以下结果：

分支负载系数 f（特征值）

… 将结构的实际负载 F 与临界负载 F_cr（即导致结构不稳定的分支负载）进行比较：

该系数提供了有关结构稳定性的提示以及是否需要进行二阶理论分析的必要性。

在使用增量计算方法时——即在进行非线性稳定性分析时；参见稳定性分析类型——分支负载系数与满足以下条件之一的负载乘数相对应：

• 系统无法再承受负载增加并变得不稳定；无法找到收敛解
• 达到了最大负载级数或停止增加负载的标准；请参阅选项卡: 增加负载

放大系数 α

… 描述了一阶和二阶理论下的弯矩关系：

如果 f > 1 且由于负载导致的弯曲曲线类似于未变形系统的弯曲曲线，则放大系数 α 计算为：

变形形式

… 提供特征模态的图形表示，以（视觉）评估结构的稳定性行为和识别关键要素。您可以在结果导航器和表格中访问特征模态。

在增量计算中，将展示绝对变形，就像静态分析一样。要显示各个负载级，请激活选项“存储所有负载级的结果”（参见选项卡: 增加负载）。

请同时注意结果导航器中关于结果显示（特别是在杆件上）的选项。

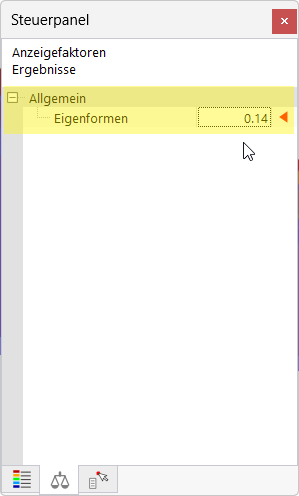

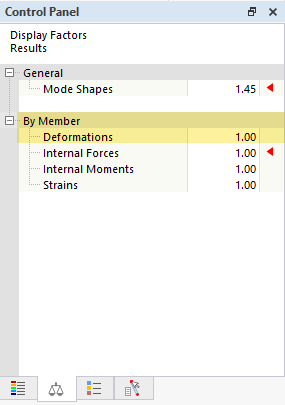

图片库 调整结果显示：

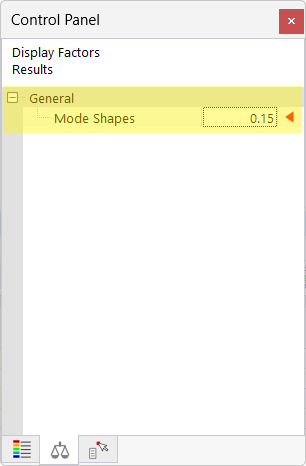

控制面板中的结果比例
