Quando si utilizzano metodi di calcolo con analisi agli autovalori (vedi Tipo di analisi di stabilità), si ottengono per ogni autovalore i seguenti risultati:
Fattore di carico di biforcazione f (autovalore)
... mette in relazione il carico reale della struttura F con il carico critico Fcr, cioè con il carico di biforcazione che causa un'instabilità della struttura:
Il fattore fornisce indicazioni sulla stabilità della struttura e sulla necessità di un'analisi secondo la teoria del secondo ordine.
Utilizzando un metodo di calcolo incrementale - cioè in un'analisi di stabilità non lineare; vedi Tipo di analisi di stabilità - il fattore di carico di biforcazione corrisponde al moltiplicatore di carico per il quale si verifica uno dei seguenti punti:
- il sistema non può sopportare ulteriori incrementi di carico e diventa instabile; non si può trovare una soluzione convergente
- si è raggiunto il numero massimo di incrementi di carico o un criterio per fermare l'aumento del carico; vedi Tab: Aumentare il carico
Coefficiente di amplificazione α
... descrive la relazione tra i momenti secondo la teoria del primo e del secondo ordine:
Nel caso in cui f > 1 e la linea di inflessione dovuta al carico sia simile alla linea di inflessione della struttura non deformata, il coefficiente di amplificazione α si calcola come:
Figura di deformazione
... fornisce una rappresentazione grafica delle forme proprie per la valutazione (visiva) del comportamento di stabilità della struttura e per l'identificazione degli elementi critici. È possibile accedere alle forme proprie nel navigatore dei risultati e nelle tabelle.
In un calcolo incrementale, analogamente all'analisi statica, vengono visualizzate deformazioni assolute. Per visualizzare i singoli incrementi di carico, attiva l'opzione 'Salva risultati per tutti gli incrementi di carico' (vedi Tab: Aumentare il carico).

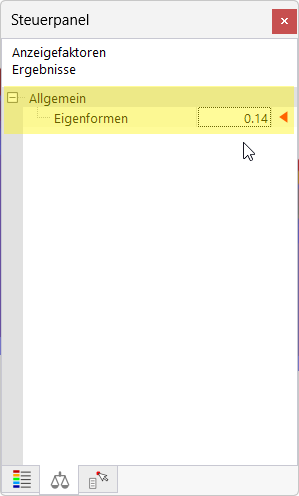

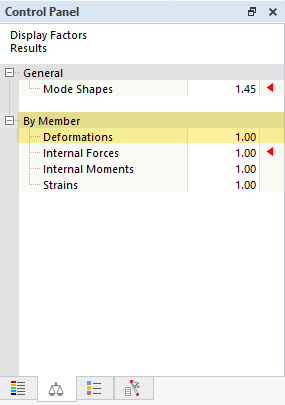

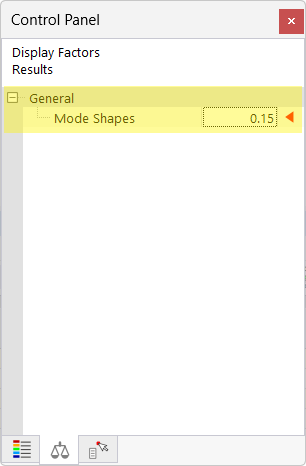

Si prega di notare anche le opzioni per la visualizzazione dei risultati (soprattutto su aste) nel navigatore dei risultati.
Galleria Adattare la visualizzazione dei risultati:
