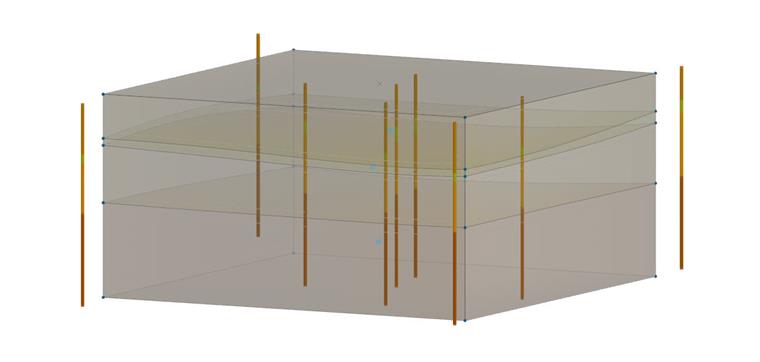

W sekcji otworów wiertniczych można zapisać informacje o materiałach gruntowych i ich rozciągłości na głębokości w określonym miejscu terenu (lokalizacja otworów wiertniczych). Ziel ist die Möglichkeit aus den Bohrprofilen das zu analysierende Bodenvolumen, die sogenannten Bodenmassive, generieren zu können. Das Erzeugen von Bohrprofilen wird im vorliegenden Abschnitt beschrieben.

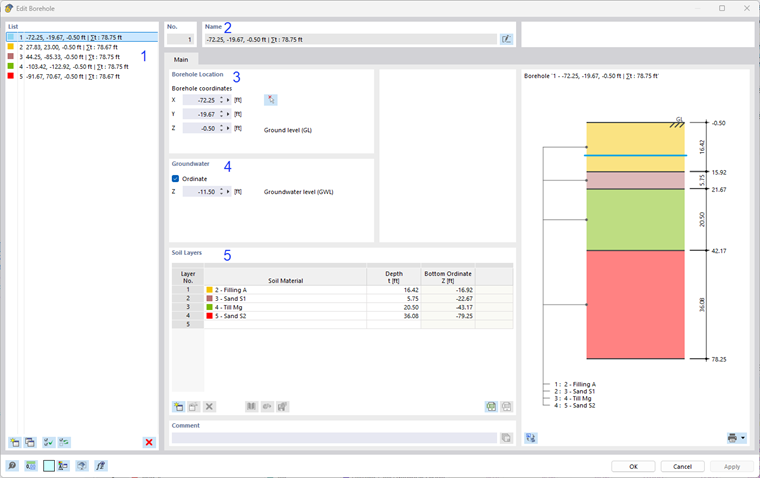

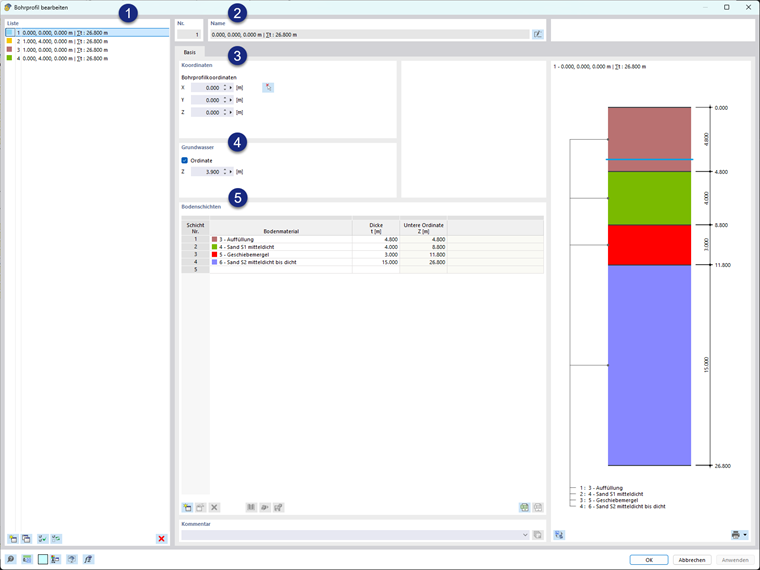

Próbki gruntu znajdują się w Nawigatorze, w folderze "Obiekty specjalne", skąd można otworzyć odpowiednie okno dialogowe do wprowadzania danych. Okno to pokazano na poniższym rysunku.
Lista
Die Liste des Dialoges enthält alle Bohrprofile, die im vorliegenden Modell erzeugt wurden. Alle weiteren Felder des gesamten Eingabedialoges enthalten die Einträge für die Bohrprofil die aktuell in der Liste angewählt ist.
Kolor czcionki próbek gruntu na liście zawiera informacje zgodnie z konwencją znaną z programu RFEM 6. Nieprawidłowo zdefiniowane obiekty są wyświetlane na czerwono. Jeżeli próbki gruntu nie zostały wykorzystane do wygenerowania masywu gruntowego, są one oznaczone czcionką w kolorze niebieskim.
Nazwa
Voreingestellt ist, dass sich der Name des Bohrprofils aus den Koordinaten der Probe sowie der Tiefe zusammensetzt. Istnieje jednak również możliwość nadawania własnych nazw przez użytkownika.
Współrzędne

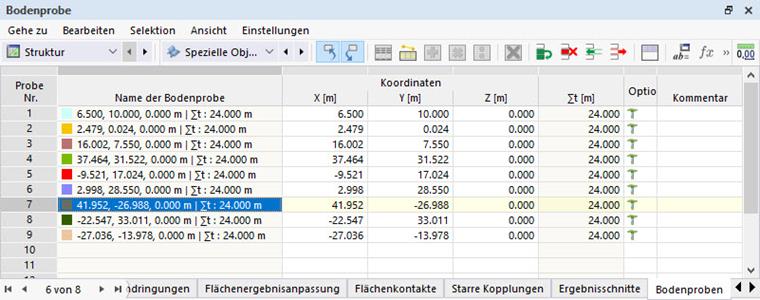

Um die Lage des jeweiligen Bohrprofils zu beschreiben, werden die globalen Koordinaten für die Oberkante des Bohrprofils eingegeben. Można to zrobić w oknie dialogowym lub w tabeli. Edycję współrzędnych w tabelach umożliwiają eksport do i import z programu Excel.
woda gruntowa
Es kann ein Grundwasserstand für die Ordinate bezogen auf das Bohrprofil definiert werden.
warstwy gruntu
W tabeli należy określić układ warstw gruntu, zaczynając od górnej krawędzi próbki do głębokości jej dolnej krawędzi. W tym celu w pierwszej kolumnie tabeli można wybrać materiał gruntu spośród materiałów już zdefiniowanych w modelu lub przejść do okna dialogowego wprowadzania materiałów w celu utworzenia nowego materiału gruntowego. Jeden wiersz odpowiada jednej warstwie.
Die Mächtigkeit der jeweiligen Bodenschicht der Probe kann in der zweiten Spalte der Tabelle für den Wert der Dicke eingetragen werden.
Wideo

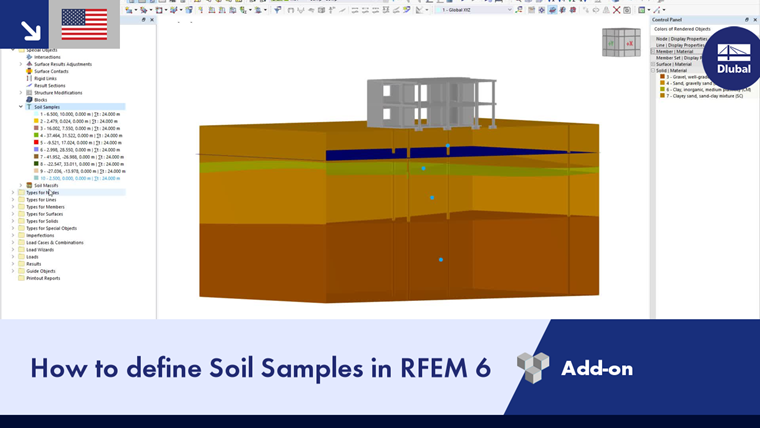

Das nachfolgende Video zeigt kurzgefasst das Vorgehen für das Erstellen von Bohrprofilen in RFEM 6.
